Zbuduj głośnik Bluetooth DIY: Schematy, kroki, porady eksperta

W dzisiejszych czasach, kiedy muzyka towarzyszy nam na każdym kroku, posiadanie przenośnego głośnika Bluetooth stało się niemal standardem. Ale co, jeśli powiem Ci, że możesz zbudować własny, spersonalizowany głośnik, który nie tylko zagra dokładnie tak, jak chcesz, ale także zapewni Ci ogromną satysfakcję z samodzielnego stworzenia czegoś od podstaw? Ten szczegółowy poradnik DIY to Twój praktyczny przewodnik od A do Z, zawierający konkretne schematy i wskazówki, które pozwolą Ci wcielić ten projekt w życie, nawet jeśli jesteś hobbystą-elektronikiem.

Zanim zaczniesz: Co warto wiedzieć o budowie własnego głośnika Bluetooth?

Budowa własnego głośnika Bluetooth to fascynujące przedsięwzięcie, które oferuje wiele korzyści. Przede wszystkim, zyskujesz możliwość pełnej personalizacji od wyglądu obudowy, przez jakość użytych komponentów, aż po charakterystykę dźwięku. To także doskonała okazja do zdobycia praktycznej wiedzy z zakresu elektroniki i akustyki. Często, przy odrobinie sprytu i cierpliwości, możesz zbudować urządzenie o parametrach znacznie lepszych niż gotowe produkty w podobnej cenie, co przekłada się na potencjalne oszczędności. No i oczywiście, nie do przecenienia jest satysfakcja z samodzielnego stworzenia czegoś, co działa i cieszy ucho.

Zasada działania głośnika bezprzewodowego jest stosunkowo prosta, choć kryje w sobie sporo inżynierii. W skrócie, moduł Bluetooth w Twoim głośniku odbiera cyfrowy sygnał audio z urządzenia źródłowego, takiego jak smartfon czy tablet. Następnie sygnał ten jest dekodowany i przesyłany do wzmacniacza. Wzmacniacz, jak sama nazwa wskazuje, zwiększa moc sygnału elektrycznego, który następnie trafia do przetworników, czyli głośników. To właśnie głośniki, dzięki ruchom membrany, zamieniają sygnał elektryczny w fale dźwiękowe, które słyszymy jako muzykę.

Aby z powodzeniem zrealizować ten projekt, przydadzą się podstawowe umiejętności manualne i odrobina wiedzy z elektroniki. Chodzi przede wszystkim o umiejętność lutowania, która jest kluczowa do łączenia komponentów. Ważne jest także podstawowe rozumienie schematów elektronicznych, aby wiedzieć, co z czym połączyć. Nie musisz być ekspertem, ale cierpliwość i precyzja na pewno się przydadzą. Oto lista niezbędnych narzędzi, które ułatwią Ci pracę:

• Lutownica z cienkim grotem i cyna lutownicza
• Multimetr do sprawdzania napięć, prądów i ciągłości obwodów
• Ściągacz izolacji i nożyczki do przewodów
• Podstawowe narzędzia do obróbki obudowy: piła (np. wyrzynarka), wiertarka, pilnik, papier ścierny
• Klej (np. do drewna, klej na gorąco) i ściski stolarskie
• Opcjonalnie: gorące powietrze (do koszulek termokurczliwych), trzecia ręka (uchwyt do lutowania)

Krok 1: Projekt i schemat fundament Twojego głośnika

Serce każdego głośnika Bluetooth to moduł odpowiedzialny za odbiór sygnału i jego wzmocnienie. Na rynku znajdziesz wiele rozwiązań, od prostych modułów Bluetooth z wbudowanym wzmacniaczem, takich jak popularne płytki z serii XY-BT czy ZK-502T, po bardziej zaawansowane układy, gdzie moduł Bluetooth (np. oparty na BK8000L) jest osobnym elementem, który należy połączyć ze wzmacniaczem (np. PAM8403 lub TPA3116D2). Coraz częściej jednak producenci oferują zintegrowane płytki, które zawierają już wszystko w jednym moduł BT, wzmacniacz i podstawowe złącza, co znacznie upraszcza montaż. Kluczowe jest dopasowanie mocy wzmacniacza do głośników, pamiętając, że moc wzmacniacza powinna być nieco niższa lub równa mocy głośników, aby ich nie uszkodzić.

Przygotowując się do budowy, warto zastanowić się nad złożonością schematu. Możesz wybrać ścieżkę najmniejszego oporu, opierając się na zintegrowanych modułach, które wymagają minimalnej liczby połączeń. Jeśli jednak szukasz większej mocy, lepszej jakości dźwięku lub po prostu lubisz wyzwania, możesz pokusić się o bardziej zaawansowany schemat, który będzie wymagał większej precyzji i liczby połączeń. Niezależnie od wyboru, dobrze przemyślany schemat to podstawa.

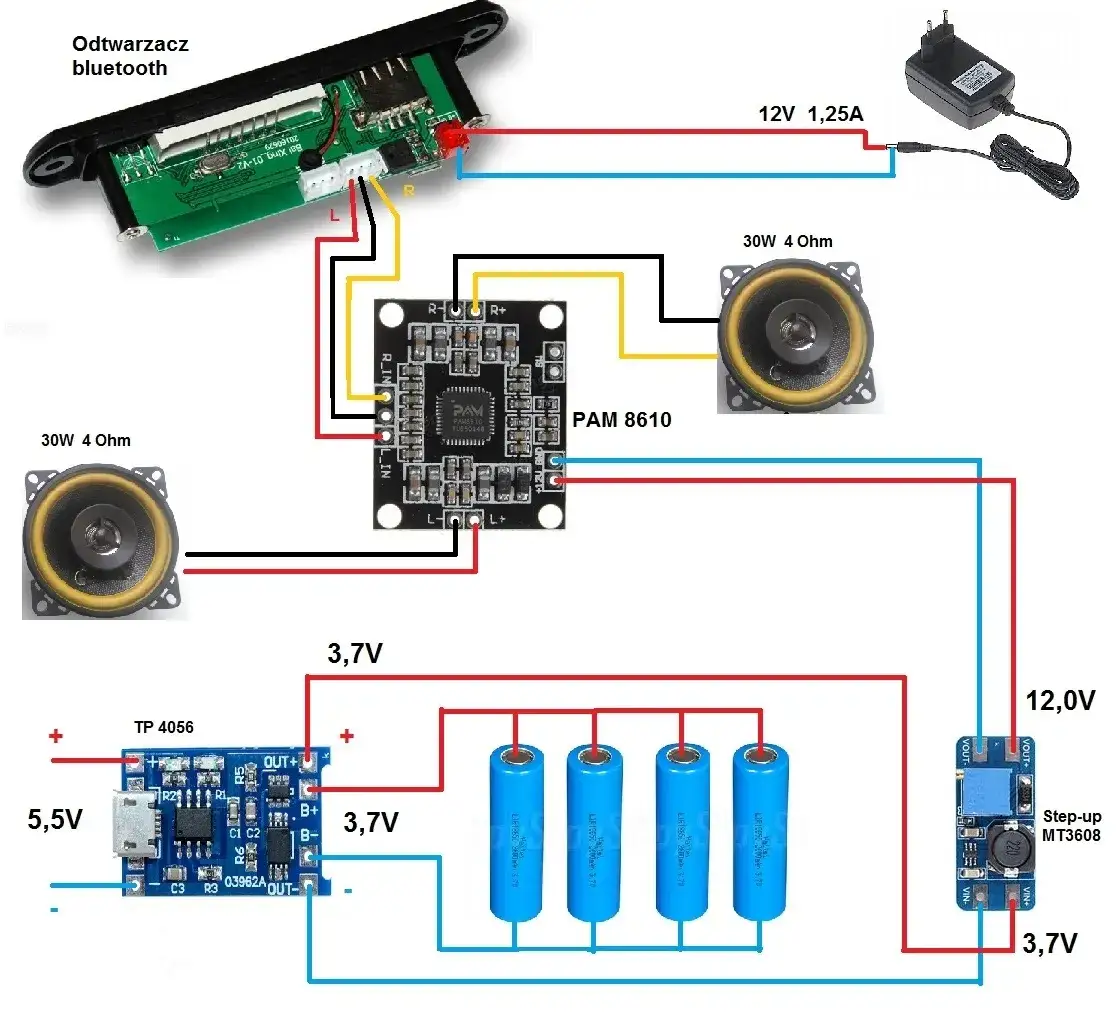

Dla początkujących polecam uproszczony schemat oparty na modułach o mniejszej mocy, takich jak PAM8403 (2x3W). Jest to wzmacniacz klasy D, który charakteryzuje się wysoką sprawnością i niskim zużyciem energii. Możesz połączyć go z zewnętrznym modułem Bluetooth, np. z popularnej serii XY-BT, lub poszukać zintegrowanej płytki, która już zawiera oba elementy. W takim przypadku schemat sprowadza się do podłączenia zasilania (najczęściej 5V, idealnie z jednego ogniwa 18650 przez moduł ładowania) oraz dwóch głośników. To minimalna liczba połączeń, co sprawia, że jest to idealny projekt na start.

Jeśli masz już pewne doświadczenie i szukasz czegoś z większym "kopem", rozważ schemat oparty na wzmacniaczu TPA3116D2 (2x50W). Ten układ oferuje znacznie większą moc i lepszą jakość dźwięku. Wymaga jednak wyższego napięcia zasilania, zazwyczaj 12V lub 24V. Oznacza to, że będziesz potrzebować pakietu ogniw 18650 (np. 3S lub 4S) lub przetwornicy step-up, która podniesie napięcie z pojedynczego ogniwa do wymaganego poziomu. Kluczowe połączenia obejmują zasilanie, wejście sygnału audio z modułu Bluetooth oraz wyjścia do głośników. Warto pamiętać o kondensatorach filtrujących i odpowiednim ekranowaniu przewodów sygnałowych, aby uniknąć zakłóceń.

Krok 2: Kompletowanie podzespołów Twoja lista zakupów

Wybór odpowiednich przetworników, czyli głośników, jest kluczowy dla ostatecznej jakości dźwięku Twojego projektu. Zwróć uwagę na ich impedancję, która najczęściej wynosi 4 lub 8 Ohm, oraz na ich moc. Pamiętaj o zasadzie, którą już wspomniałem: moc wzmacniacza powinna być nieco niższa lub równa mocy głośników. Dzięki temu unikniesz ich uszkodzenia i zapewnisz sobie optymalne brzmienie. Na przykład, jeśli masz wzmacniacz 2x3W, głośniki o mocy 3W lub 5W będą odpowiednie. Dla wzmacniacza 2x50W potrzebujesz głośników o mocy co najmniej 50W, a najlepiej nieco więcej, np. 60-80W.

System zasilania to kolejny bardzo ważny element. Standardem w projektach DIY stały się ogniwa litowo-jonowe 18650, znane z dużej pojemności i stosunkowo niskiej ceny. Aby bezpiecznie je ładować i chronić przed uszkodzeniem, niezbędny jest moduł ładowania i zabezpieczenia, najczęściej oparty na układzie TP4056. Ten mały moduł pełni funkcje BMS/PCM (Battery Management System/Protection Circuit Module), chroniąc ogniwo przed przeładowaniem, nadmiernym rozładowaniem i zbyt wysokim prądem. Jeśli Twój wzmacniacz wymaga wyższego napięcia (np. 12V lub 24V), a Ty używasz pojedynczego ogniwa 18650 (które ma nominalnie 3.7V), konieczne będzie zastosowanie przetwornicy step-up, która podniesie napięcie do wymaganego poziomu.

Oprócz głównych komponentów, nie zapomnij o kilku drobnych, ale kluczowych elementach, które zapewnią funkcjonalność i bezpieczeństwo Twojego głośnika:

• Przełączniki: Niezbędny będzie przełącznik on/off do włączania i wyłączania głośnika. Możesz także dodać przełączniki do sterowania trybami pracy (np. Bluetooth/AUX), jeśli Twój moduł to umożliwia.
• Gniazda: Gniazdo ładowania (np. micro USB, USB-C lub DC) jest konieczne do podłączenia ładowarki. Jeśli planujesz wejście AUX, potrzebujesz gniazda jack 3.5mm.
• Przewody: Użyj przewodów o odpowiednim przekroju. Do zasilania i głośników o większej mocy potrzebne będą grubsze przewody, aby uniknąć strat i przegrzewania. Do sygnałów audio wystarczą cieńsze, najlepiej ekranowane przewody, aby zminimalizować zakłócenia.
• Potencjometry: Jeśli moduł wzmacniacza nie ma wbudowanej regulacji głośności, możesz dodać zewnętrzny potencjometr.
• Diody LED: Dioda sygnalizująca zasilanie lub status ładowania to miły dodatek.

Jeśli chodzi o miejsca zakupu komponentów w Polsce, masz kilka dobrych opcji. Popularne platformy takie jak Allegro oferują szeroki wybór modułów i podzespołów, często od sprzedawców z Polski, co skraca czas dostawy. Specjalistyczne sklepy elektroniczne, takie jak Botland czy TME, to z kolei gwarancja wysokiej jakości i profesjonalnego wsparcia, choć ceny mogą być nieco wyższe. Warto również pamiętać o możliwości zakupu tanich modułów bezpośrednio z Chin (np. przez AliExpress), co jest opłacalne, ale wiąże się z dłuższym czasem oczekiwania.

Krok 3: Montaż elektroniki krok po kroku

Prawidłowe lutowanie to podstawa sukcesu w każdym projekcie elektronicznym. Oto kilka kluczowych wskazówek, które pomogą Ci osiągnąć solidne i trwałe połączenia:

1. Czystość końcówki: Zawsze upewnij się, że grot lutownicy jest czysty. Regularnie czyść go gąbką lub czyścikiem.
2. Odpowiednia temperatura: Ustaw temperaturę lutownicy odpowiednią do używanej cyny i komponentów. Zbyt niska temperatura spowoduje "zimne luty", zbyt wysoka może uszkodzić komponenty.
3. Technika łączenia: Najpierw podgrzej jednocześnie pad na płytce i wyprowadzenie komponentu, a następnie dodaj niewielką ilość cyny. Cyna powinna ładnie rozpłynąć się, tworząc błyszczące, stożkowate połączenie.
4. Wentylacja: Lutuj w dobrze wentylowanym pomieszczeniu lub używaj pochłaniacza oparów.

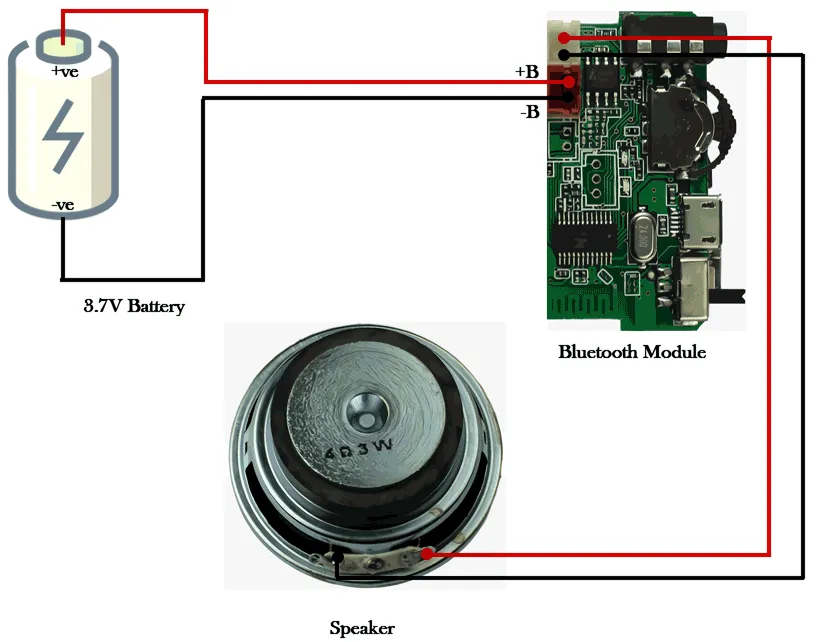

Podłączanie modułu Bluetooth do wzmacniacza to jeden z najważniejszych etapów. Zazwyczaj moduł Bluetooth ma wyjścia audio (L, R, GND), które należy połączyć z wejściami wzmacniacza. Upewnij się, że masa sygnałowa (GND) jest wspólna dla obu modułów. Pamiętaj o ekranowaniu przewodów sygnałowych, zwłaszcza jeśli są dłuższe pomoże to zminimalizować ryzyko szumów i zakłóceń. Oto typowe błędy, których należy unikać:

• Odwrócona polaryzacja: Najczęstszy błąd, który może uszkodzić moduł. Zawsze dokładnie sprawdzaj, gdzie jest plus (+), a gdzie minus (-) zasilania.
• Niewłaściwe połączenia sygnałowe/masy: Błędne połączenie sygnału audio lub masy może prowadzić do braku dźwięku, szumów lub uszkodzenia komponentów.
• Brak ekranowania przewodów sygnałowych: Długie, nieekranowane przewody sygnałowe działają jak anteny, zbierając zakłócenia z otoczenia.

Bezpieczne podłączenie akumulatora 18650 to klucz do długiej i bezawaryjnej pracy Twojego głośnika. Postępuj zgodnie z poniższymi krokami:

1. Podłącz akumulator do modułu TP4056: Ogniwo 18650 ma dwa bieguny: plus (+) i minus (-). Podłącz plus ogniwa do złącza B+ na module TP4056, a minus ogniwa do złącza B-. Upewnij się, że polaryzacja jest prawidłowa!
2. Podłącz zasilanie wyjściowe: Z modułu TP4056 wyprowadzone są złącza OUT+ i OUT-. To stąd będziesz pobierać zasilanie dla reszty układu.
3. Podłącz zasilanie do wzmacniacza (lub przetwornicy): Jeśli wzmacniacz wymaga napięcia 5V, podłącz OUT+ i OUT- z TP4056 bezpośrednio do zasilania wzmacniacza. Jeśli wzmacniacz wymaga wyższego napięcia, najpierw podłącz OUT+ i OUT- do wejścia przetwornicy step-up, a następnie wyjście przetwornicy do wzmacniacza, ponownie zwracając uwagę na polaryzację.
4. Podłącz gniazdo ładowania: Gniazdo ładowania (np. micro USB na module TP4056) służy do podłączenia ładowarki.

Po zmontowaniu elektroniki nadszedł czas na pierwsze uruchomienie i testowanie. To moment prawdy! Podłącz zasilanie, włącz głośnik i spróbuj sparować go z telefonem. Jeśli wszystko działa, gratulacje! Jeśli nie, nie panikuj. Oto podstawowe kroki diagnostyczne:

• Sprawdź wszystkie połączenia: Czy każdy przewód jest podłączony do właściwego miejsca? Czy nie ma zimnych lutów?
• Sprawdź zasilanie: Użyj multimetru, aby sprawdzić, czy napięcie dociera do każdego modułu i czy jest zgodne z wymaganiami. Czy akumulator jest naładowany?
• Sprawdź orientację komponentów: Czy diody, kondensatory elektrolityczne i inne komponenty wrażliwe na polaryzację są wlutowane prawidłowo?
• Izolacja: Upewnij się, że żadne przewody ani komponenty nie stykają się ze sobą w miejscach, gdzie nie powinny, powodując zwarcia.

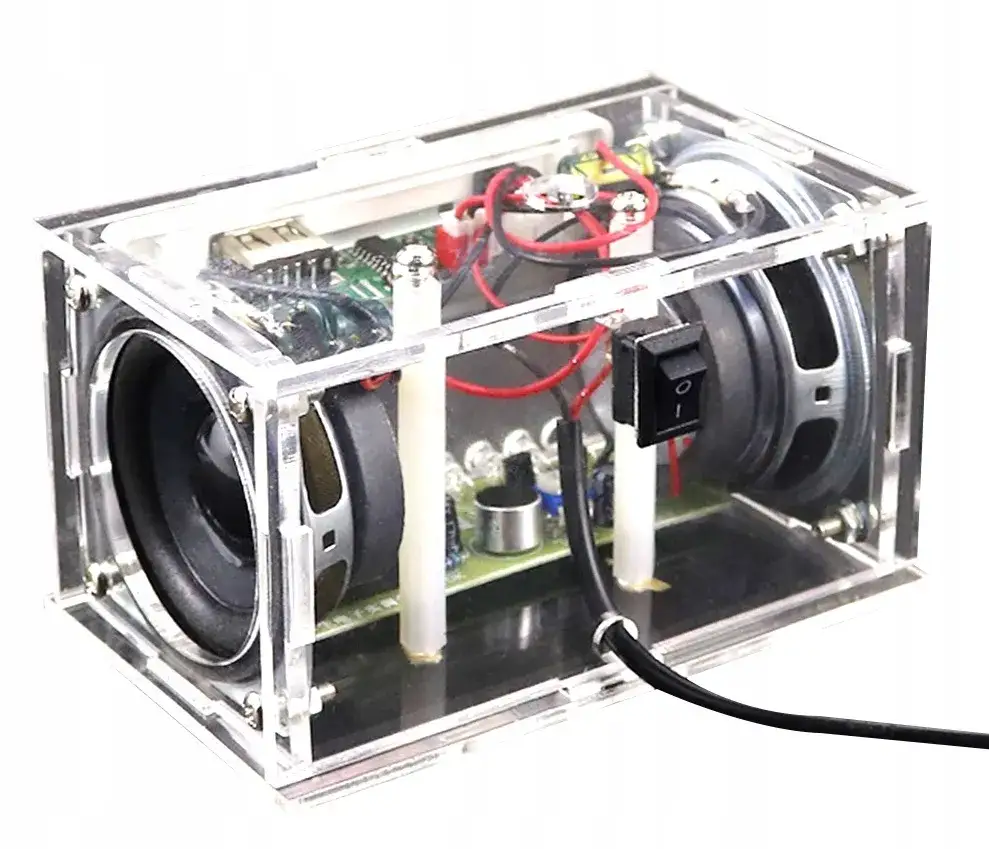

Krok 4: Obudowa opakowanie dla Twojego dźwięku

Obudowa to coś więcej niż tylko estetyczne opakowanie dla elektroniki. To kluczowy element akustyczny, który ma ogromny wpływ na jakość dźwięku, szczególnie na reprodukcję niskich tonów. Materiał, z którego wykonana jest obudowa (np. sklejka, MDF), jego grubość oraz objętość wewnętrzna mają bezpośrednie przełożenie na to, jak głośnik będzie brzmiał. Odpowiednio zaprojektowana i wykonana obudowa minimalizuje rezonanse i wibracje, które mogłyby zniekształcać dźwięk. Wspomniany port bass-reflex, czyli specjalny otwór, pozwala na wzmocnienie niskich częstotliwości, poprawiając dynamikę i głębię basu.

Wybierając materiał na obudowę, masz kilka popularnych opcji, każda z własnymi zaletami i wadami. Sklejka i MDF są najczęściej wybierane ze względu na ich dobre właściwości akustyczne są gęste, sztywne i łatwe w obróbce. Sklejka jest lżejsza i bardziej odporna na wilgoć, natomiast MDF jest bardziej jednorodny i łatwiejszy do malowania. Coraz większą popularnością cieszą się również obudowy drukowane w technologii 3D. Dają one niemal nieograniczoną swobodę w projektowaniu kształtów i detali, ale wymagają dostępu do drukarki 3D oraz umiejętności projektowania w programach CAD. Należy też pamiętać, że drukowane obudowy mogą wymagać dodatkowego wzmocnienia lub wygłuszenia, aby osiągnąć optymalne parametry akustyczne.

Podczas montażu komponentów w obudowie, pamiętaj o kilku praktycznych poradach:

• Szczelność głośników: Upewnij się, że głośniki są szczelnie zamontowane w otworach. Możesz użyć uszczelek piankowych lub silikonu, aby zapobiec ucieczce powietrza, co jest kluczowe dla prawidłowego działania bass-reflexu i jakości basu.
• Bezpieczne mocowanie modułów: Elektronika powinna być stabilnie zamocowana w obudowie, aby uniknąć przesuwania się i uszkodzeń. Możesz użyć dystansów, wkrętów, kleju na gorąco lub opasek zaciskowych.
• Unikanie zakłóceń: Staraj się oddzielić przewody zasilające od sygnałowych, aby minimalizować zakłócenia. Moduły Bluetooth i wzmacniacze powinny być umieszczone w pewnej odległości od siebie, jeśli to możliwe.
• Ergonomia i dostępność: Zaplanuj rozmieszczenie przełączników, gniazd i potencjometrów tak, aby były łatwo dostępne i wygodne w obsłudze.
• Wygłuszenie: Wnętrze obudowy możesz wyłożyć materiałem wygłuszającym (np. watą akustyczną, filcem), aby zredukować wewnętrzne odbicia dźwięku i poprawić brzmienie.

Estetyka to ostatni szlif, który sprawi, że Twój głośnik będzie wyglądał profesjonalnie. Po złożeniu obudowy ze sklejki czy MDF, warto poświęcić czas na szlifowanie, aby powierzchnia była idealnie gładka. Następnie możesz ją pomalować (farbą w sprayu lub wałkiem), okleić fornirem, folią samoprzylepną, a nawet materiałem. Dodanie maskownic na głośniki nie tylko ochroni je przed uszkodzeniem, ale także nada głośnikowi bardziej "fabryczny" wygląd. Detale, takie jak gumowe nóżki czy estetyczne przyciski, również podniosą ogólną jakość wykonania.

Rozwiązywanie najczęstszych problemów Twój poradnik troubleshootingu

Nawet w najlepiej zaplanowanym projekcie mogą pojawić się problemy. Jednym z najczęstszych są szumy i zakłócenia w dźwięku. Ich przyczyny mogą być różnorodne: niska jakość samego modułu Bluetooth, pętle masy (gdy masa jest połączona w kilku punktach, tworząc zamkniętą pętlę, która działa jak antena), brak ekranowania przewodów sygnałowych, a nawet zakłócenia z zasilacza impulsowego. Aby je wyeliminować, spróbuj: używać ekranowanych przewodów sygnałowych, zastosować filtr ferrytowy na przewodach zasilających, sprawdzić połączenia masy i upewnić się, że jest ona połączona w jednym, centralnym punkcie, a także zainwestować w moduł Bluetooth wyższej jakości, jeśli problem nadal występuje.

Problemy z parowaniem Bluetooth potrafią być frustrujące. Najczęściej wynikają z: braku widoczności urządzenia, błędnego kodu PIN (choć większość nowoczesnych modułów nie wymaga już kodu), lub po prostu zbyt dużego zasięgu. Oto sprawdzone rozwiązania:

• Reset modułu Bluetooth: Wiele modułów ma przycisk resetu lub można go zresetować poprzez odłączenie i ponowne podłączenie zasilania.
• Sprawdzenie zasilania: Upewnij się, że moduł Bluetooth otrzymuje stabilne zasilanie.
• Usunięcie urządzenia z listy sparowanych: Na telefonie/tablecie usuń głośnik z listy sparowanych urządzeń, a następnie spróbuj ponownie wyszukać i sparować.
• Zmniejszenie odległości: Upewnij się, że urządzenie źródłowe jest blisko głośnika.
• Sprawdzenie innych urządzeń: Upewnij się, że głośnik nie jest już sparowany z innym urządzeniem w pobliżu.

Niska moc dźwięku, czyli cichy dźwięk, mimo maksymalnej głośności, może mieć kilka przyczyn. Może to być niedopasowanie głośników do wzmacniacza (np. głośniki o zbyt wysokiej impedancji dla danego wzmacniacza), niskie napięcie akumulatora (wzmacniacz nie otrzymuje wystarczającej mocy), błędne okablowanie (np. jeden kanał nie jest podłączony lub jest podłączony nieprawidłowo), lub po prostu uszkodzony komponent (np. sam wzmacniacz lub jeden z głośników). Sprawdź wszystkie te elementy po kolei, używając multimetru i wizualnej inspekcji.

Krótki czas pracy akumulatora to częsty problem, szczególnie w przypadku małych głośników. Czynniki wpływające na to to przede wszystkim pojemność akumulatora (im większa, tym dłużej), sprawność wzmacniacza (wzmacniacze klasy D są bardziej efektywne niż klasy AB) oraz głośność, z jaką słuchasz muzyki (im głośniej, tym szybciej bateria się rozładowuje). Aby zoptymalizować zużycie energii:

• Zwiększ pojemność baterii: Dodaj więcej ogniw 18650 (w konfiguracji równoległej, aby zwiększyć pojemność, lub szeregowej, aby zwiększyć napięcie, pamiętając o odpowiednim BMS).
• Użyj bardziej efektywnych komponentów: Wybieraj wzmacniacze klasy D.
• Zmniejsz głośność: Oczywiste, ale skuteczne.
• Wyłączaj głośnik: Gdy nie jest używany, wyłączaj go całkowicie, aby uniknąć zużycia energii w trybie czuwania.
