Planując budowę lub gruntowny remont domu, jednym z kluczowych, a często niedocenianych aspektów jest prawidłowy dobór kabli do instalacji elektrycznej. Ten kompleksowy przewodnik ma na celu rozwiać wszelkie wątpliwości i dostarczyć niezbędnej wiedzy, abyś mógł podjąć świadome decyzje, które zapewnią bezpieczeństwo i funkcjonalność Twojego domowego systemu elektrycznego na lata.
Wybór odpowiednich kabli do instalacji elektrycznej klucz do bezpieczeństwa i funkcjonalności Twojego domu
- W nowych instalacjach domowych stosuje się wyłącznie przewody miedziane, aluminium jest niedopuszczalne w obwodach o przekrojach poniżej 10 mm².
- Standardowy przekrój żył to 1,5 mm² dla oświetlenia (zabezpieczenie 10 A) i 2,5 mm² dla gniazdek ogólnego użytku (zabezpieczenie 16 A).
- Urządzenia o dużej mocy (np. płyta indukcyjna, piekarnik) wymagają obwodów trójfazowych ("siły") z przewodami 5x2,5 mm², 5x4 mm² lub 5x6 mm².
- Kolory żył są znormalizowane: zielono-żółty (PE ochronny), niebieski (N neutralny), brązowy, czarny lub szary (L fazowy).
- Do montażu podtynkowego w suchych pomieszczeniach używa się kabli YDYp/YDY, na zewnątrz YKY, a OMY/OWY tylko do ruchomych urządzeń.
- Każda nowa instalacja wymaga projektu wykonanego przez uprawnionego elektryka, który również dokonuje odbioru i pomiarów.
Prawidłowy dobór kabli: fundament bezpieczeństwa Twojego domu
Jako doświadczony elektryk, zawsze podkreślam, że prawidłowy dobór kabli to absolutna podstawa bezpieczeństwa w każdym domu. Błędny wybór, choćby pozornie niewielki, może prowadzić do szeregu poważnych konsekwencji od częstych awarii i wybijania bezpieczników, przez przegrzewanie się przewodów, aż po realne ryzyko pożaru czy porażenia prądem. Nie możemy zapominać, że instalacja elektryczna to serce domu, a jej właściwe wykonanie to inwestycja, która procentuje spokojem i bezpieczeństwem wszystkich domowników.
Miedź czy aluminium? Dlaczego miedź jest dziś jedynym słusznym wyborem?
W nowoczesnych instalacjach domowych stosujemy wyłącznie przewody miedziane. To nie jest kwestia preferencji, lecz standardu i bezpieczeństwa. Aluminium, choć tańsze, ma gorszą przewodność i jest bardziej podatne na utlenianie oraz pękanie pod wpływem temperatury, co zwiększa ryzyko powstawania luźnych połączeń i iskrzenia. Zgodnie z obowiązującymi przepisami, aluminium nie jest już dopuszczalne w obwodach o przekrojach poniżej 10 mm², co w praktyce wyklucza je z większości domowych zastosowań. Miedź gwarantuje znacznie lepszą przewodność, trwałość i niezawodność, co przekłada się na lata bezproblemowej eksploatacji i, co najważniejsze, wysoki poziom bezpieczeństwa.
Zrozumieć projekt instalacji: Twoja mapa do bezpiecznej elektryki
Zanim wbijesz pierwszy gwóźdź, a nawet zanim zaczniesz myśleć o kablach, musisz mieć solidny projekt instalacji elektrycznej. To absolutnie kluczowe. Projekt wykonany przez uprawnionego elektryka to Twoja mapa do bezpiecznej i funkcjonalnej elektryki. Określa on nie tylko rozmieszczenie gniazdek i punktów świetlnych, ale przede wszystkim precyzuje, jakie kable, o jakich przekrojach i z jakimi zabezpieczeniami należy zastosować w poszczególnych obwodach. Bez projektu działamy po omacku, ryzykując błędy, które mogą być bardzo kosztowne w naprawie i niebezpieczne w użytkowaniu.
Kable i przewody: rozszyfruj tajemnicze oznaczenia na izolacji

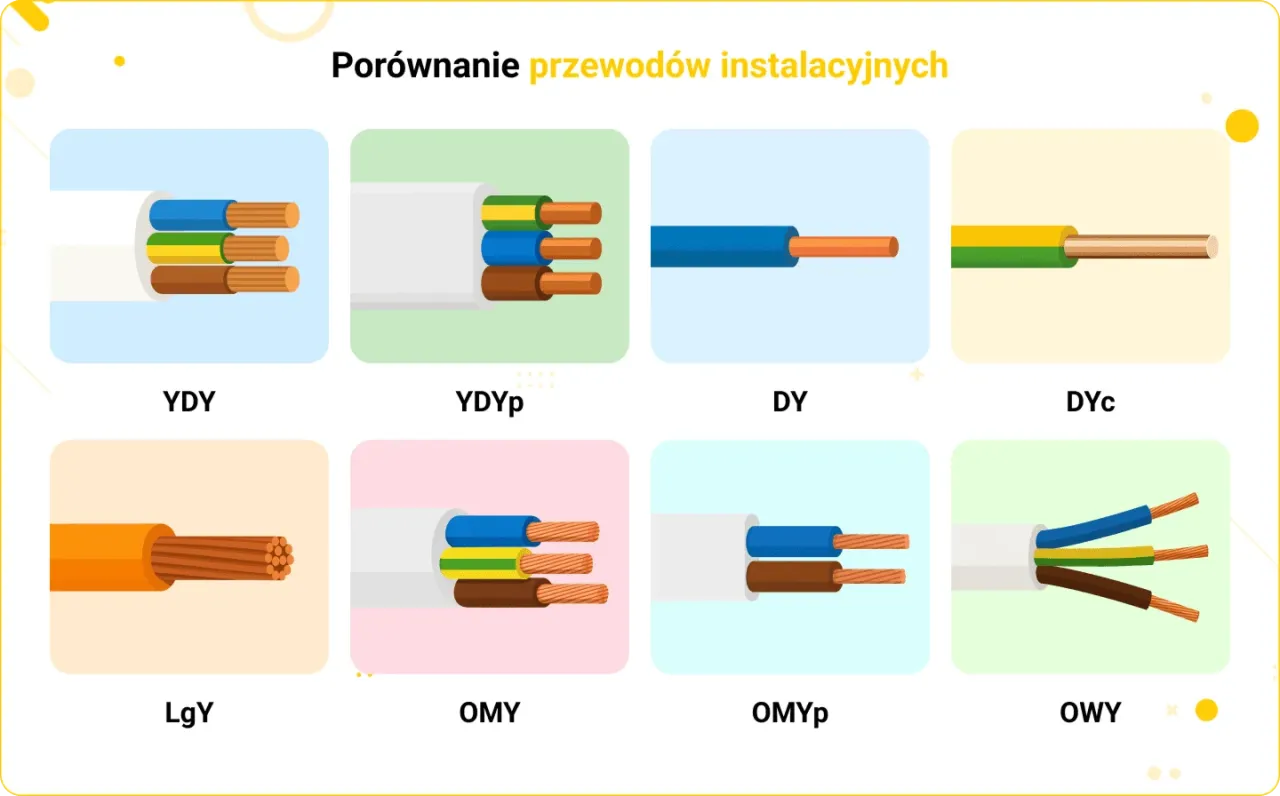

Wybór odpowiedniego typu kabla to kolejny krok. Na rynku dostępnych jest wiele rodzajów, a ich oznaczenia mogą być mylące. Skupmy się na tych, które są kluczowe w instalacjach domowych.
YDYp/YDY: Podstawowe kable do instalacji podtynkowych
W większości domowych instalacji podtynkowych w suchych pomieszczeniach spotkasz się z przewodami typu YDYp lub YDY. YDYp to kabel płaski, idealny do układania bezpośrednio pod tynkiem. Jego płaski kształt ułatwia montaż i minimalizuje grubość warstwy tynku. Składa się z jednodrutowych żył miedzianych w izolacji polwinitowej (PVC) i z dodatkową powłoką polwinitową. Z kolei YDY to kabel o okrągłym przekroju. Jest on stosowany tam, gdzie płaski przewód jest trudniejszy do ułożenia, na przykład w peszlach, rurkach instalacyjnych czy listwach przypodłogowych. Oba typy są przeznaczone do stałych instalacji i są bardzo popularne ze względu na swoją niezawodność.
YKY: Niezbędny przewód do zadań specjalnych na zewnątrz budynku
Kiedy wychodzimy z instalacją poza obrys budynku, potrzebujemy czegoś znacznie bardziej odpornego. Tutaj na scenę wkracza przewód YKY. Charakteryzuje się on wzmocnioną izolacją z polwinitu oraz dodatkową powłoką, która zapewnia mu odporność na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. Dzięki tym cechom YKY jest idealny do układania bezpośrednio w ziemi, na przykład do zasilania bramy wjazdowej, garażu, domku ogrodowego czy oświetlenia ogrodu. Pamiętaj, że w przypadku instalacji zewnętrznych nie ma miejsca na kompromisy bezpieczeństwo i trwałość są priorytetem.
OMY i OWY: Dlaczego tych kabli nie wolno montować w ścianach?
Przewody typu OMY i OWY to elastyczne przewody wielodrutowe, potocznie nazywane "linką". Są one przeznaczone przede wszystkim do podłączania ruchomych urządzeń AGD, takich jak lampki, odkurzacze czy przedłużacze. Absolutnie nie wolno ich stosować do stałych instalacji podtynkowych w ścianach! Ich elastyczność, choć atut w przypadku ruchomych urządzeń, sprawia, że są bardziej podatne na uszkodzenia mechaniczne i nie zapewniają odpowiedniej sztywności wymaganej w stałych instalacjach. Użycie ich w ścianach to poważny błąd, który może skutkować awariami i zagrożeniem.
Inne oznaczenia, które warto znać
Istnieje wiele innych oznaczeń kabli i przewodów, które są specyficzne dla różnych zastosowań przemysłowych czy specjalistycznych. Jednak dla większości instalacji domowych, kluczowe są te, które omówiliśmy powyżej. Znajomość YDYp/YDY, YKY oraz świadomość ograniczeń OMY/OWY to solidna podstawa do podjęcia świadomych decyzji.
Przekrój żyły: jak dopasować kabel do mocy urządzeń?

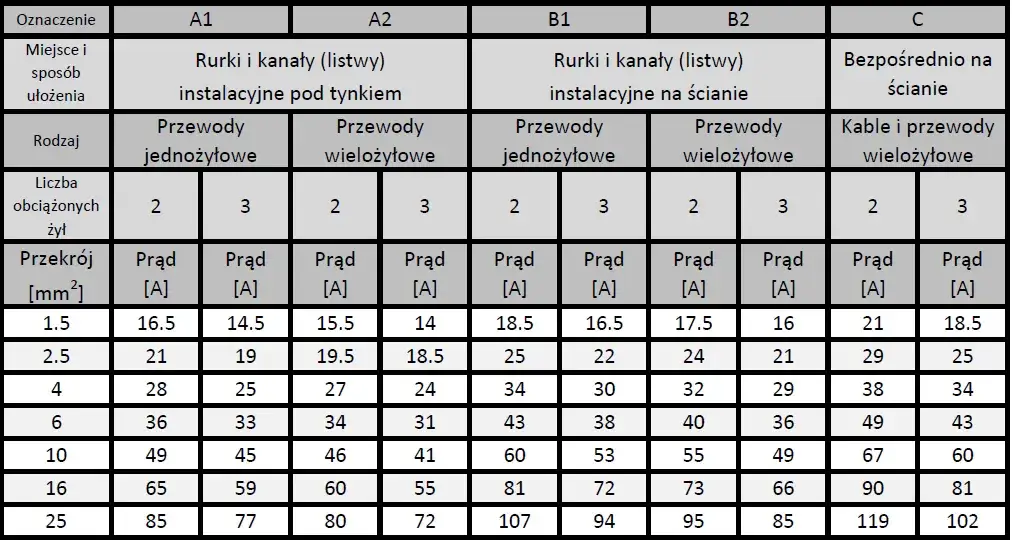

Dobór odpowiedniego przekroju żyły kabla to jeden z najważniejszych aspektów projektowania instalacji. Zbyt mały przekrój w stosunku do obciążenia to prosta droga do przegrzewania się kabli, spadków napięcia, a w skrajnych przypadkach pożaru.
Oświetlenie: 1,5 mm² to absolutne minimum
Dla obwodów oświetleniowych standardowo stosuje się przewody o przekroju żył 1,5 mm². Zabezpieczenie nadprądowe dla takiego obwodu to najczęściej 10 A. W większości przypadków jest to wystarczające, biorąc pod uwagę niskie zużycie energii przez nowoczesne oświetlenie LED. Pamiętaj jednak, że jest to absolutne minimum. Jeśli planujesz bardzo rozbudowane systemy oświetleniowe lub instalację wielu źródeł światła w jednym obwodzie, zawsze warto skonsultować to z elektrykiem.
Gniazdka w całym domu: standardowy i najbezpieczniejszy wybór to 2,5 mm²
Jeśli chodzi o obwody gniazd ogólnego przeznaczenia, nie ma tu miejsca na kompromisy. Standardem i najbezpieczniejszym wyborem jest przewód o przekroju żył 2,5 mm². Taki obwód powinien być zabezpieczony wyłącznikiem nadprądowym o wartości 16 A. To uniwersalne rozwiązanie, które zapewnia odpowiednią rezerwę mocy dla większości urządzeń podłączanych do gniazdek, minimalizując ryzyko przeciążeń i awarii. Zawsze zalecam stosowanie tego przekroju dla wszystkich gniazdek w domu, poza tymi dedykowanymi dla urządzeń o bardzo dużej mocy.
Wielcy "pożeracze" prądu: jaki kabel do płyty indukcyjnej, piekarnika i bojlera?

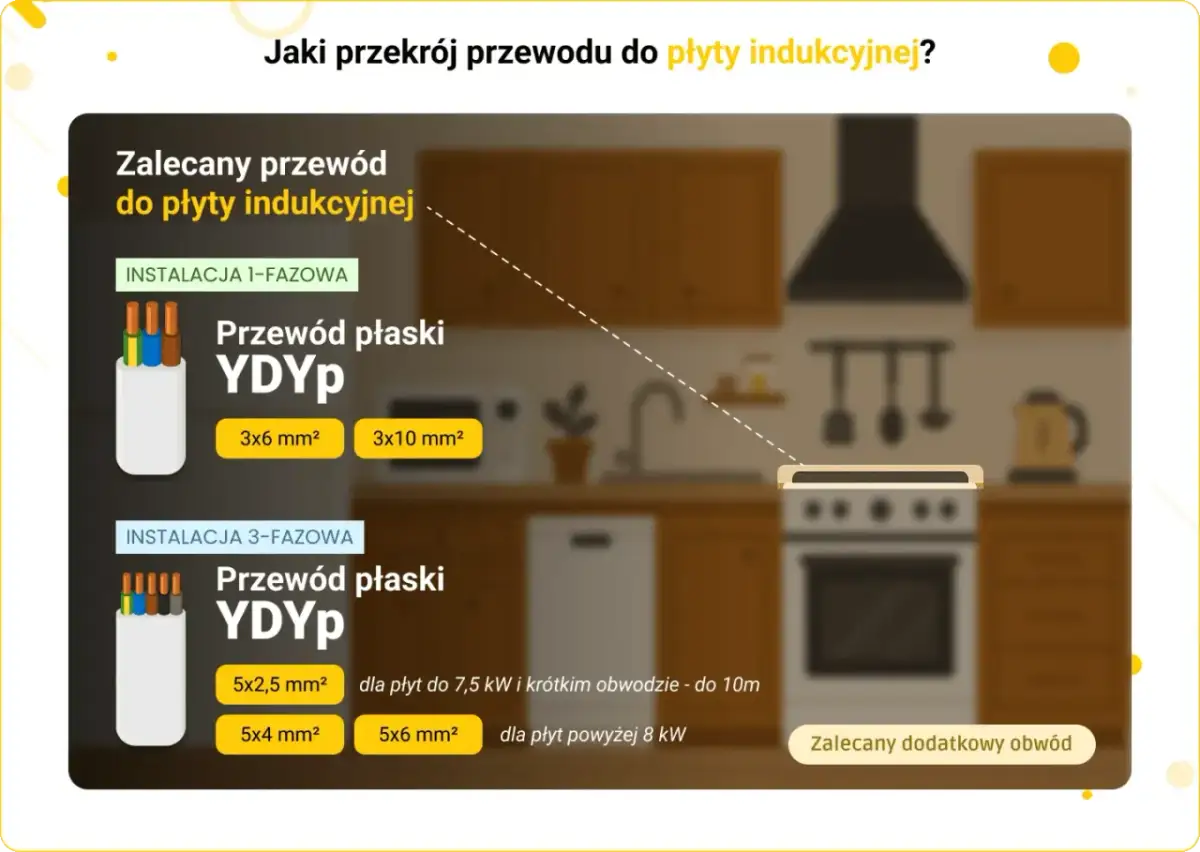

Niektóre urządzenia w domu to prawdziwi "pożeracze" prądu. Mówię tu o płycie indukcyjnej, piekarniku elektrycznym, przepływowym podgrzewaczu wody czy kotle elektrycznym. Te urządzenia wymagają specjalnego traktowania, czyli instalacji trójfazowej, potocznie nazywanej "siłą". W zależności od mocy urządzenia, stosuje się przewody pięciożyłowe (5x) o przekroju 2,5 mm², 4 mm², a czasem nawet 6 mm². Na przykład, do płyty indukcyjnej najczęściej potrzebny jest kabel 5x4 mm² YDY, zabezpieczony trójfazowym wyłącznikiem nadprądowym 3x20 A. Zawsze, ale to zawsze, należy sprawdzić instrukcję producenta urządzenia, ponieważ to ona zawiera precyzyjne wytyczne dotyczące wymaganego przekroju i zabezpieczenia.
Obliczanie obciążenia obwodu: prosty sposób, by uniknąć przeciążenia
Choć dobór przekrojów żył to w dużej mierze zadanie dla elektryka na etapie projektu, warto mieć świadomość, że polega on na precyzyjnym obliczaniu obciążenia każdego obwodu. Chodzi o to, aby suma mocy wszystkich urządzeń, które mogą być jednocześnie podłączone do danego obwodu, nie przekroczyła jego maksymalnej dopuszczalnej wartości. To kluczowe, by uniknąć przeciążeń, które są jedną z głównych przyczyn awarii i zagrożeń.
Magia kolorów: co mówi Ci kolor izolacji każdej żyły?

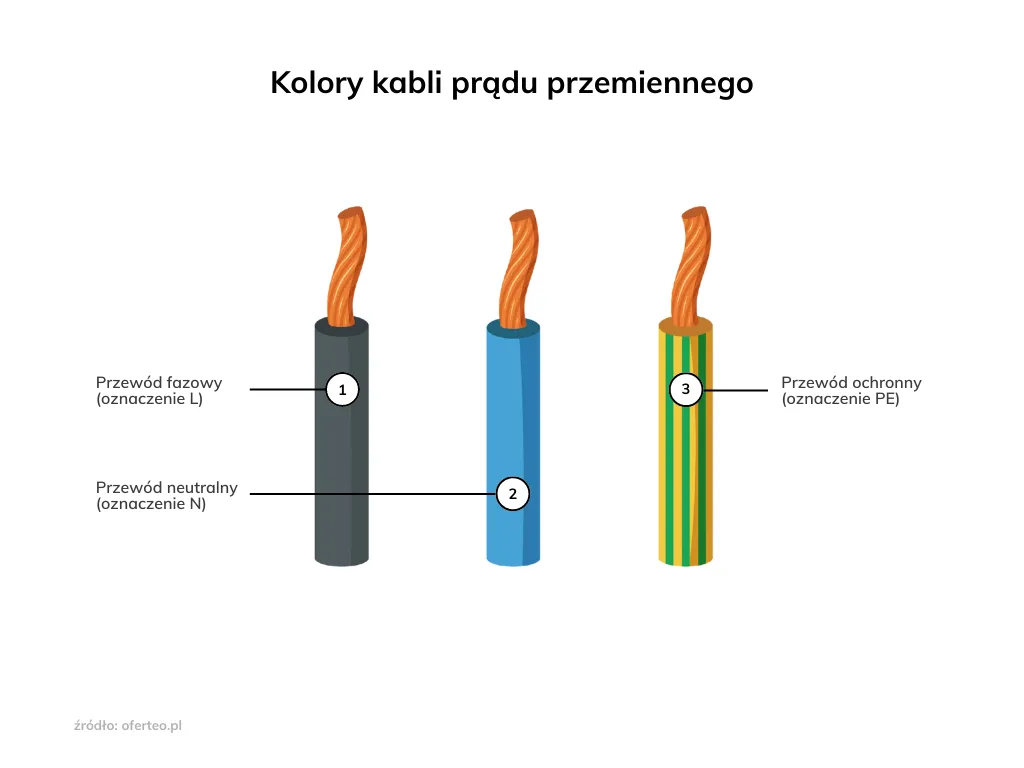

Kolory izolacji przewodów nie są przypadkowe to międzynarodowy standard, który ma kluczowe znaczenie dla bezpieczeństwa i prawidłowego podłączenia instalacji. Ich znajomość jest absolutnie niezbędna, nawet jeśli nie jesteś elektrykiem.
Zielono-żółty: kluczowa rola żyły ochronnej (PE)
Żyła ochronna (PE) w kolorze zielono-żółtym to Twój anioł stróż w instalacji elektrycznej. Jej zadaniem jest odprowadzanie prądu upływowego do ziemi w przypadku awarii izolacji urządzenia, chroniąc Cię przed porażeniem. Jest to najważniejsza żyła w całej instalacji i jej prawidłowe podłączenie, a także to, by nigdy nie była wykorzystywana do innych celów, jest absolutnie krytyczne dla bezpieczeństwa.
Niebieski: rola żyły neutralnej (N) i dlaczego nie można jej pomylić
Żyła neutralna (N) ma kolor niebieski. Jej funkcja polega na zamykaniu obwodu prądowego, czyli powrocie prądu do źródła. Choć w normalnych warunkach nie ma na niej napięcia, jej prawidłowe podłączenie jest niezwykle istotne dla stabilnej pracy urządzeń i bezpieczeństwa. Pomylenie żyły neutralnej z fazową może prowadzić do poważnych uszkodzeń urządzeń, a nawet zagrożenia życia.
Brązowy, czarny, szary: jak poprawnie identyfikować żyły fazowe (L)?
Żyły fazowe (L) to te, które przewodzą prąd i są najbardziej niebezpieczne. Mogą mieć kolor brązowy, czarny lub szary. W obwodach jednofazowych najczęściej spotykamy się z żyłą brązową. W instalacjach trójfazowych (tzw. "siła") występują trzy żyły fazowe, każda w innym kolorze (np. brązowy, czarny, szary), aby umożliwić ich prawidłową identyfikację i podłączenie. Zawsze traktuj te żyły z najwyższą ostrożnością i nigdy nie dotykaj ich bez upewnienia się, że zasilanie jest odłączone.
Praktyczny przewodnik po obwodach w nowoczesnym domu
Dobrze zaplanowana instalacja to taka, która jest nie tylko bezpieczna, ale i funkcjonalna. Podział na obwody jest tu kluczowy.
Obwody oświetleniowe: planowanie dla komfortu i bezpieczeństwa
Planując obwody oświetleniowe, warto podzielić je na strefy lub pomieszczenia. Na przykład, każde pomieszczenie może mieć swój oddzielny obwód oświetleniowy, a w większych przestrzeniach, takich jak salon, można zastosować kilka obwodów dla różnych źródeł światła. Takie rozwiązanie nie tylko zwiększa funkcjonalność, pozwalając na elastyczne sterowanie oświetleniem, ale także podnosi bezpieczeństwo. W przypadku awarii w jednym obwodzie, pozostałe nadal będą działać.
Rozkład gniazdek ogólnego użytku: funkcjonalność i bezpieczeństwo
Odpowiednie rozmieszczenie gniazdek to podstawa komfortu. Z mojego doświadczenia wynika, że zawsze lepiej mieć ich więcej niż za mało. W kuchni, gdzie używamy wielu urządzeń, warto zaplanować ich sporo, podobnie jak w salonie czy gabinecie. W sypialniach nie zapomnij o gniazdkach przy łóżkach. Pamiętaj, aby rozkładać obciążenie na różne obwody. Unikaj sytuacji, w której wszystkie gniazdka w jednym pomieszczeniu są zasilane z tego samego obwodu, aby zapobiec przeciążeniom.
Obwody dedykowane: które urządzenia AGD muszą mieć własne zasilanie?
- Zmywarka: Ze względu na dużą moc i ryzyko jednoczesnego działania z innymi urządzeniami.
- Pralka: Podobnie jak zmywarka, wymaga stabilnego zasilania i dedykowanego obwodu.
- Lodówka: Ważne dla ciągłości zasilania i ochrony żywności, szczególnie podczas awarii innych obwodów.
- Kuchenka mikrofalowa: Często używana, generuje spore obciążenie.
- Suszarka do ubrań: Urządzenie o dużej mocy, wymagające własnego obwodu.
- Kocioł gazowy/piec C.O.: Dla stabilnej i bezpiecznej pracy systemu grzewczego.
Dedykowane obwody dla tych urządzeń to gwarancja, że nie przeciążą one obwodów ogólnych, zapewniając stabilną pracę i bezpieczeństwo całej instalacji.
Instalacja trójfazowa ("siła"): kiedy jest absolutnie konieczna?
Podsumowując, instalacja trójfazowa jest absolutnie konieczna wszędzie tam, gdzie planujesz używać urządzeń o bardzo dużej mocy. Mówimy tu przede wszystkim o płycie indukcyjnej, piekarniku elektrycznym, przepływowym podgrzewaczu wody czy saunie elektrycznej. Te urządzenia wymagają stabilnego i odpowiednio zabezpieczonego zasilania, które może zapewnić tylko "siła". Zawsze upewnij się, że projekt instalacji uwzględnia takie potrzeby i że masz odpowiednią moc przyłączeniową od dostawcy energii.
Najczęstsze błędy przy wyborze i montażu kabli: jak ich uniknąć?
Niestety, często spotykam się z błędami, które wynikają z niewiedzy lub, co gorsza, z chęci oszczędności. Pamiętaj, że na bezpieczeństwie nie wolno oszczędzać.
Oszczędzanie na przekroju żył: przepis na katastrofę
Jednym z najpoważniejszych błędów jest zastosowanie kabli o zbyt małym przekroju żył w stosunku do planowanego obciążenia. Pokusa, by kupić tańszy, cieńszy kabel, może wydawać się kusząca, ale to przepis na katastrofę. Zbyt cienkie przewody przegrzewają się, co prowadzi do uszkodzenia izolacji, spadków napięcia, częstego wybijania bezpieczników, a w najgorszym scenariuszu do zwarcia i pożaru. Bezpieczeństwo Twojego domu i rodziny nie ma ceny, dlatego zawsze stosuj przekroje zgodne z projektem i normami.
Nieprawidłowe łączenie przewodów: jakie techniki są bezpieczne i dozwolone?
Prawidłowe łączenie przewodów to klucz do niezawodnej i bezpiecznej instalacji. Prowizoryczne łączenia, skręcanie przewodów "na palec" czy izolowanie ich taśmą izolacyjną to absolutnie niedopuszczalne praktyki. Takie połączenia są słabe, podatne na utlenianie i przegrzewanie. Dozwolone i bezpieczne techniki to stosowanie odpowiednich złączek (np. złączki WAGO, kostki zaciskowe), lutowanie z profesjonalną izolacją termokurczliwą lub stosowanie zaciskanych złączek. Zawsze upewnij się, że połączenia są trwałe, szczelne i wykonane zgodnie ze sztuką.
Przeczytaj również: Jaki kabel antenowy wybrać? Poradnik DVB-T2, satelita i błędy
Układanie kabli w praktyce: czego absolutnie nie wolno robić?
- Zaginanie kabli pod ostrym kątem: Może to uszkodzić izolację i żyły wewnątrz kabla.
- Uszkodzenia izolacji podczas montażu: Nawet drobne nacięcia mogą prowadzić do zwarć.
- Brak odpowiednich osłon: Kable układane w miejscach narażonych na uszkodzenia mechaniczne (np. w podłodze, na zewnątrz) muszą być chronione peszlami, rurami lub korytkami.
- Układanie kabli bezpośrednio na ostrych krawędziach: Może to prowadzić do przetarcia izolacji.
- Brak zachowania odstępów: W przypadku układania wielu kabli w jednym miejscu, brak odstępów może prowadzić do przegrzewania się.
Pomiary i odbiór instalacji: dlaczego to zadanie wyłącznie dla elektryka z uprawnieniami?
Po zakończeniu montażu instalacji elektrycznej, niezbędne są pomiary i jej odbiór. To zadanie, które może wykonać wyłącznie wykwalifikowany elektryk posiadający odpowiednie uprawnienia (SEP E i D). Tylko on jest w stanie przeprowadzić wszystkie wymagane testy i pomiary (np. rezystancji izolacji, skuteczności zerowania, działania wyłączników różnicowoprądowych RCD), które potwierdzą bezpieczeństwo i zgodność instalacji z obowiązującymi normami.
W Polsce instalacje elektryczne muszą być zgodne z rozporządzeniem Ministra Infrastruktury oraz kluczową normą PN-HD 60364, która określa zasady projektowania i wykonywania instalacji niskiego napięcia. Norma ta, a także zdrowy rozsądek, podkreślają konieczność stosowania wyłączników różnicowoprądowych (RCD) w celu ochrony przed porażeniem. Odbiór instalacji przez uprawnionego elektryka to formalne potwierdzenie, że wszystko zostało wykonane poprawnie i bezpiecznie. To ostatni, ale absolutnie niezbędny krok, który daje Ci pewność, że Twój dom jest bezpieczny.
