Kabel zasilający 20 kW: 5x10 czy 5x16? Wybierz bezpiecznie!

Wybór odpowiedniego kabla zasilającego do domu jednorodzinnego o mocy przyłączeniowej 20 kW to jedna z kluczowych decyzji, która wpływa na bezpieczeństwo, niezawodność i komfort użytkowania całej instalacji elektrycznej. Jako doświadczony elektryk, Emil Michalak, wiem, jak ważne jest precyzyjne dobranie przewodu, aby uniknąć kosztownych błędów i zapewnić zgodność z obowiązującymi normami. Ten artykuł przeprowadzi Cię przez wszystkie niezbędne kroki i wyjaśni, dlaczego odpowiedni przekrój i typ kabla są tak istotne dla Twojego domu.

Precyzyjny dobór kabla zasilającego to fundament bezpieczeństwa Twojego domu

Dokładny dobór kabla zasilającego to absolutna podstawa każdej bezpiecznej i funkcjonalnej instalacji elektrycznej, szczególnie w nowoczesnym domu jednorodzinnym o mocy 20 kW. W dzisiejszych czasach, gdy nasze domy są naszpikowane elektroniką i urządzeniami o wysokim poborze mocy, właściwy przewód to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa domowników i mienia. Zbyt mały przekrój kabla może prowadzić do szeregu problemów, od niestabilnej pracy sprzętów po realne zagrożenie pożarowe, o czym opowiem za chwilę.

Moc 20 kW w nowoczesnym budownictwie co to dla Ciebie oznacza?

Moc przyłączeniowa 20 kW to wartość, która staje się standardem w nowoczesnym budownictwie jednorodzinnym w Polsce. Pozwala ona na komfortowe korzystanie z wielu energochłonnych urządzeń jednocześnie, bez obaw o przeciążenie instalacji. Myśląc o współczesnym gospodarstwie domowym, 20 kW to swoboda w użytkowaniu takich udogodnień jak płyta indukcyjna, ogrzewanie elektryczne, pompa ciepła, a nawet ładowarka do samochodu elektrycznego. Taka moc pozwala na elastyczność i przyszłościowe podejście do rozwoju domu, ale jednocześnie wymaga solidnego i prawidłowo dobranego przyłącza.

Konsekwencje błędnego wyboru: od spadków napięcia po ryzyko pożaru

Jako elektryk z wieloletnim doświadczeniem, widziałem wiele problemów wynikających z niewłaściwego doboru kabla. Konsekwencje mogą być naprawdę poważne:

• Niestabilna praca i uszkodzenia urządzeń elektrycznych: Zbyt mały przekrój kabla powoduje nadmierny spadek napięcia, co skutkuje niestabilną pracą urządzeń, ich szybszym zużyciem, a w skrajnych przypadkach nawet uszkodzeniem. Lodówka pracuje nierówno, płyta indukcyjna nie osiąga pełnej mocy, a elektronika może się zawieszać.
• Przegrzewanie się kabla: Przewód o zbyt małym przekroju, obciążony prądem przewyższającym jego dopuszczalną obciążalność, będzie się nadmiernie nagrzewał. To prowadzi do degradacji izolacji i stanowi bezpośrednie zagrożenie pożarowe.
• Wyłączanie się zabezpieczeń: Częste wyłączanie się zabezpieczeń (tzw. "wybijanie korków") to sygnał, że instalacja jest przeciążona, a kabel może być niedostosowany do obciążenia. To frustrujące i może wskazywać na poważniejsze problemy.
• Wzrost rachunków za prąd: Nadmierny spadek napięcia i przegrzewanie się kabla to również straty energii, co w dłuższej perspektywie przekłada się na wyższe rachunki za prąd.

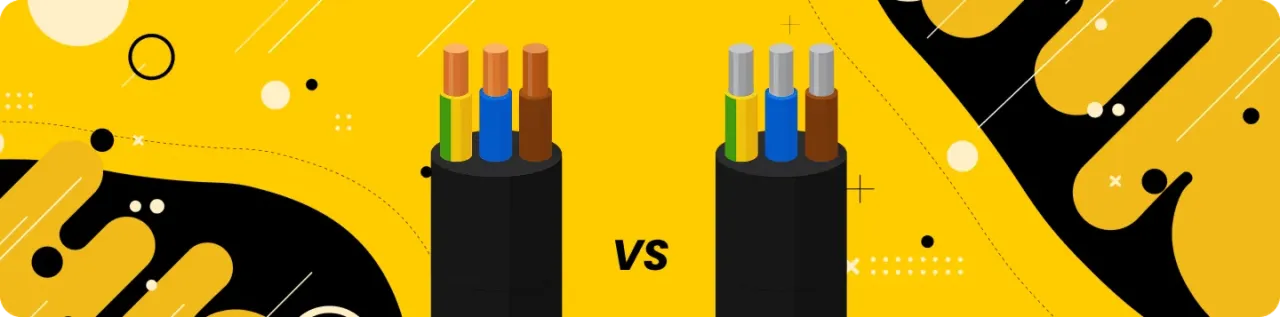

Kabel ziemny do domu: miedź (YKY) czy aluminium (YAKY)

Do wykonania przyłącza od złącza kablowego (skrzynki) do budynku najczęściej stosuje się kable ziemne. W Polsce standardem są dwa główne typy: kable miedziane (YKY) i aluminiowe (YAKY). Oba mają swoje wady i zalety, a wybór między nimi często sprowadza się do kompromisu między ceną a parametrami technicznymi.

Kable miedziane YKY są powszechnie uznawane za standard ze względu na swoje doskonałe właściwości. Są droższe od aluminiowych, ale oferują lepszą przewodność przy tym samym przekroju, co oznacza mniejsze straty energii i mniejszy spadek napięcia. Dodatkowo, miedź jest bardziej elastyczna, co ułatwia układanie kabla, szczególnie w trudnych warunkach.

YKY (miedź): Standard niezawodności i jego cena

Kable YKY, czyli miedziane kable elektroenergetyczne z izolacją polwinitową i powłoką polwinitową, to złoty standard w instalacjach zasilających domy jednorodzinne. Ich wyższa cena jest uzasadniona lepszą przewodnością (co pozwala na zastosowanie mniejszego przekroju dla tej samej obciążalności prądowej w porównaniu do aluminium) oraz znacznie większą elastycznością, co ułatwia układanie, zwłaszcza na zakrętach czy w ciasnych przestrzeniach. Miedź jest też bardziej odporna na uszkodzenia mechaniczne i korozję, co przekłada się na dłuższą żywotność instalacji.

YAKY (aluminium): Kiedy warto rozważyć ekonomiczną alternatywę?

Kable YAKY, czyli aluminiowe kable elektroenergetyczne, stanowią ekonomiczną alternatywę dla miedzi. Są znacznie tańsze, co może być kuszące przy większych długościach przyłącza. Warto jednak pamiętać, że aluminium ma gorszą przewodność niż miedź, co oznacza, że aby uzyskać taką samą obciążalność prądową, musimy zastosować większy przekrój kabla aluminiowego. Aluminium jest też mniej elastyczne i bardziej podatne na pękanie przy zginaniu, co utrudnia montaż. Ja osobiście, jeśli budżet na to pozwala, zawsze rekomenduję miedź ze względu na jej niezawodność i komfort pracy.

Jak dobrać przekrój kabla do mocy 20 kW

Dobór odpowiedniego przekroju kabla do mocy 20 kW to kluczowa kwestia. Dla instalacji trójfazowej (400V) podstawowym wyborem jest kabel o przekroju żył 10mm². Najczęściej stosuje się kabel pięciożyłowy YKY 5x10mm² (trzy żyły fazowe, jedna neutralna i jedna ochronna). Jednak, jak wspominałem, odległość od skrzynki do budynku może wymusić zastosowanie większego przekroju, np. 16mm². Musimy też wziąć pod uwagę wartość zabezpieczenia przedlicznikowego (zazwyczaj 32A lub 35A), ponieważ obciążalność prądowa kabla musi być wyższa niż wartość tego zabezpieczenia.

Złoty standard dla 20 kW: Kiedy kabel 5x10mm² będzie idealnym wyborem?

Kabel YKY 5x10mm² (miedziany, pięciożyłowy o przekroju 10mm² na każdą żyłę) jest zazwyczaj wystarczający dla mocy 20 kW w instalacji trójfazowej, pod warunkiem, że odległość od złącza kablowego (skrzynki) do rozdzielnicy w Twoim domu nie jest zbyt duża. Przy krótszych dystansach, powiedzmy do około 30-40 metrów, ten przekrój zapewni odpowiednią obciążalność prądową i minimalny spadek napięcia, mieszczący się w dopuszczalnych normach. To rozwiązanie jest najczęściej wybierane i w większości przypadków sprawdza się doskonale.

Kiedy musisz zainwestować w grubszy kabel 5x16mm²?

W sytuacji, gdy odległość od skrzynki do budynku jest większa, zazwyczaj powyżej 30-40 metrów, konieczne staje się zastosowanie kabla o większym przekroju, np. YKY 5x16mm². Dzieje się tak, ponieważ wraz ze wzrostem długości kabla rośnie jego rezystancja, co prowadzi do większego spadku napięcia. Aby utrzymać spadek napięcia w dopuszczalnych granicach (maksymalnie 4%), musimy zastosować grubszy przewód. To jest kluczowy czynnik, którego nie można zignorować, a jego precyzyjne obliczenie należy do projektanta.

Zabezpieczenie przedlicznikowe 32A/35A a obciążalność prądowa kabla

Dla mocy 20 kW, wartość zabezpieczenia przedlicznikowego (tzw. "głównego bezpiecznika") wynosi zazwyczaj 32A lub 35A. Jest to bardzo ważna informacja, ponieważ obciążalność prądowa długotrwała wybranego kabla musi być zawsze wyższa niż wartość tego zabezpieczenia. Innymi słowy, kabel musi być w stanie bezpiecznie przewodzić prąd o natężeniu większym niż maksymalny prąd, który może popłynąć przez zabezpieczenie. To gwarantuje, że w przypadku przeciążenia najpierw zadziała zabezpieczenie, a nie przegrzeje się kabel, co jest fundamentalną zasadą bezpieczeństwa instalacji elektrycznej.

Odległość od skrzynki do domu: najważniejszy czynnik, który zmienia wszystko

Odległość między złączem kablowym (skrzynką na granicy działki) a rozdzielnicą główną w Twoim domu to absolutnie najważniejszy czynnik, który decyduje o doborze przekroju kabla. Dlaczego? Ponieważ im dłuższy kabel, tym większa jego rezystancja, a co za tym idzie większy spadek napięcia. Zgodnie z polskimi normami, dopuszczalny spadek napięcia w instalacji nie może przekroczyć 4%. Przekroczenie tej wartości może prowadzić do poważnych problemów z działaniem urządzeń i bezpieczeństwem.

Jak obliczyć dopuszczalny spadek napięcia i dlaczego norma 4% jest nieprzekraczalna?

Zgodnie z polskimi normami, między innymi PN-HD 60364-5-52, dopuszczalny spadek napięcia od złącza do odbiornika nie powinien przekraczać 4%. Jest to wartość krytyczna. Przekroczenie tej granicy oznacza, że urządzenia elektryczne w Twoim domu będą otrzymywać zbyt niskie napięcie, co może prowadzić do ich niestabilnej pracy, szybszego zużycia, a nawet uszkodzenia. Obliczenia spadku napięcia są złożone i wymagają uwzględnienia wielu czynników (mocy, długości kabla, materiału, współczynnika mocy), dlatego zawsze powinny być wykonane przez uprawnionego projektanta instalacji elektrycznej. To nie jest coś, co można robić "na oko".

Praktyczny przykład: Obliczamy przekrój dla domu w odległości 25m i 50m od skrzynki

Dla domu o mocy 20 kW, z zabezpieczeniem 32A, w odległości 25 metrów od skrzynki, kabel YKY 5x10mm² będzie zazwyczaj odpowiednim wyborem. Spadek napięcia powinien mieścić się w normie 4%, a obciążalność kabla będzie wystarczająca.

Natomiast dla tego samego domu, ale w odległości 50 metrów od skrzynki, kabel YKY 5x10mm² prawdopodobnie będzie już za mały. W takim przypadku, aby utrzymać spadek napięcia poniżej 4%, konieczne będzie zastosowanie kabla YKY 5x16mm². Pamiętaj, że to tylko uproszczone przykłady dokładne obliczenia są kluczowe.

Tabela orientacyjnych odległości dla kabli 5x10mm² i 5x16mm²

Poniższa tabela przedstawia orientacyjne maksymalne odległości, dla których kable miedziane YKY 5x10mm² i 5x16mm² są zazwyczaj odpowiednie dla mocy 20 kW. Pamiętaj, że są to wartości poglądowe i nie zastępują profesjonalnych obliczeń projektowych.

Najczęstsze i najbardziej kosztowne błędy przy wyborze kabla

Jako specjalista, często spotykam się z powtarzającymi się błędami, które wynikają z niewiedzy lub chęci oszczędności. Te błędy mogą być bardzo kosztowne w przyszłości, zarówno finansowo, jak i pod względem bezpieczeństwa:

• Niewłaściwy dobór przekroju kabla: Najczęściej spotykany błąd, wynikający z niedoszacowania mocy lub zignorowania odległości. Prowadzi do spadków napięcia, przegrzewania się kabla i ryzyka pożaru.
• Zastosowanie kabla aluminiowego zamiast miedzianego bez odpowiedniego zwiększenia przekroju: Jeśli decydujemy się na aluminium, musimy pamiętać o jego gorszej przewodności i zastosować odpowiednio większy przekrój, aby zachować parametry miedzi.
• Brak rury osłonowej lub niewłaściwa głębokość ułożenia: Kabel ziemny musi być odpowiednio zabezpieczony i ułożony na właściwej głębokości, aby chronić go przed uszkodzeniami mechanicznymi i wpływem warunków gruntowych.
• Brak projektu instalacji elektrycznej: Samodzielny dobór kabla i wykonanie przyłącza bez projektu to proszenie się o kłopoty. Projekt jest podstawą bezpieczeństwa i zgodności z przepisami.
• Zatrudnienie niewykwalifikowanego wykonawcy: Nawet najlepszy kabel nie spełni swojej roli, jeśli zostanie źle ułożony lub podłączony.

"Zaoszczędzę na kablu" pułapka myślenia, która prowadzi do problemów

Próba oszczędzania na kablu zasilającym to jedna z najgorszych decyzji, jaką można podjąć podczas budowy czy modernizacji domu. Różnica w cenie między odpowiednim a zbyt cienkim kablem jest niewielka w skali całej inwestycji, ale konsekwencje złego wyboru mogą być katastrofalne. Mówimy tu o niestabilnej pracy wszystkich urządzeń, konieczności wymiany kabla w przyszłości (co wiąże się z rozkopywaniem ogrodu i ogromnymi kosztami), a przede wszystkim o ryzyku pożaru. To fałszywa ekonomia, która nigdy się nie opłaca.

Ignorowanie warunków ułożenia w ziemi (głębokość, rura osłonowa)

Kabel ziemny, jak sama nazwa wskazuje, jest przeznaczony do ułożenia w ziemi, ale nie oznacza to, że można go po prostu zakopać. Musi być on ułożony na odpowiedniej głębokości (zazwyczaj min. 70 cm), w specjalnej rurze osłonowej (np. peszlu lub rurze dwuściennej), która chroni go przed uszkodzeniami mechanicznymi, gryzoniami i wilgocią. Niewłaściwe ułożenie kabla skraca jego żywotność i naraża całą instalację na awarie, a Ciebie na dodatkowe koszty i problemy.

Zakup kabla bez konsultacji z projektem elektrycznym

Kupowanie kabla "na oko" lub bazując na poradach z internetu, bez wcześniejszej konsultacji z uprawnionym projektantem elektrycznym i bez zatwierdzonego projektu, to ogromne ryzyko. Projektant uwzględnia wszystkie niezbędne czynniki, takie jak moc, odległość, warunki gruntowe, współczynniki korekcyjne i normy, aby dobrać idealny przekrój. Samodzielny dobór kabla może skutkować jego niedowymiarowaniem lub przewymiarowaniem, co w obu przypadkach jest niekorzystne.

Formalności, bez których nie podłączysz prądu

Podłączenie prądu do nowo wybudowanego lub zmodernizowanego domu to proces, który wymaga spełnienia szeregu formalności i wymogów prawnych. Nie wystarczy po prostu ułożyć kabel i go podłączyć. Cały proces musi być zgodny z przepisami, a jego kluczowymi elementami są rola uprawnionego elektryka, projekt instalacji oraz uzgodnienia z dostawcą energii. Bez tych kroków nie uzyskasz zgody na podłączenie i użytkowanie energii elektrycznej.

Rola uprawnionego elektryka i dlaczego projekt jest absolutnie niezbędny?

Kluczową rolę w całym procesie odgrywa uprawniony elektryk z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich) oraz projektant instalacji elektrycznej. Projekt jest absolutnie niezbędny, ponieważ stanowi on szczegółowy plan całej instalacji, uwzględniający wszystkie obliczenia, schematy, dobór zabezpieczeń i przekrojów kabli. To na jego podstawie elektryk wykonuje prace, a bez niego nie uzyskasz zgody na podłączenie prądu. Projekt gwarantuje bezpieczeństwo, zgodność z normami i optymalne działanie instalacji, a elektryk z uprawnieniami zapewnia profesjonalny montaż i pomiary.

Uzgodnienia z dostawcą energii jakie dokumenty musisz przygotować?

Aby podłączyć prąd, musisz przejść przez proces uzgodnień z operatorem sieci dystrybucyjnej (np. PGE, Tauron, Enea, Energa). Oto kluczowe kroki i dokumenty:

• Wniosek o określenie warunków przyłączenia: To pierwszy krok, w którym określasz swoje zapotrzebowanie na moc (20 kW).
• Warunki przyłączenia: Po złożeniu wniosku otrzymasz dokument z warunkami technicznymi przyłączenia, które musisz spełnić.
• Projekt instalacji elektrycznej: Musi być wykonany przez uprawnionego projektanta i zgodny z warunkami przyłączenia.
• Zgłoszenie gotowości instalacji do przyłączenia: Po wykonaniu instalacji przez elektryka, zgłaszasz ją do operatora.
• Protokół odbioru technicznego: Elektryk wykonuje pomiary i sporządza protokół, który jest podstawą do odbioru przez operatora.
• Umowa o świadczenie usług dystrybucji energii elektrycznej i umowa sprzedaży energii: Po pozytywnym odbiorze możesz podpisać umowy i czekać na podłączenie licznika.

Przeczytaj również: Jak obliczyć wagę miedzi w kablu? Zyskaj więcej na złomie!

Twoja checklista wyboru: jak w 4 krokach wybrać właściwy kabel dla 20 kW

Aby ułatwić Ci proces wyboru, przygotowałem prostą checklistę. Pamiętaj, że każdy z tych kroków jest ważny i żaden nie powinien być pominięty.

1. Krok 1: Sprawdź moc przyłączeniową i wartość zabezpieczeń w umowie

   Zacznij od podstaw zweryfikuj w umowie z dostawcą energii swoją moc przyłączeniową (powinna wynosić 20 kW) oraz wartość zabezpieczenia przedlicznikowego (zazwyczaj 32A lub 35A). Te dane są punktem wyjścia do wszelkich obliczeń.

2. Krok 2: Zmierz dokładną odległość od złącza kablowego do rozdzielnicy w domu

   Precyzyjnie zmierz odległość od miejsca, gdzie będzie znajdować się skrzynka z licznikiem (złącze kablowe), do głównej rozdzielnicy w Twoim domu. Ta wartość jest kluczowa dla obliczeń spadku napięcia i ostatecznego doboru przekroju kabla.

3. Krok 3: Skonsultuj dobór przekroju z projektantem lub elektrykiem

   Nie podejmuj samodzielnych decyzji! Zawsze skonsultuj dobór przekroju kabla z uprawnionym projektantem instalacji elektrycznych lub doświadczonym elektrykiem. To oni wykonają niezbędne obliczenia, uwzględniając wszystkie czynniki i normy, aby zapewnić bezpieczeństwo i niezawodność.

4. Krok 4: Wybierz między kablem miedzianym (YKY) a aluminiowym (YAKY) na podstawie budżetu i zaleceń

   Na podstawie uzyskanych zaleceń od projektanta lub elektryka, a także dostępnego budżetu, podejmij decyzję o wyborze materiału kabla. Jeśli budżet na to pozwala, zawsze rekomenduję miedziany kabel YKY. Jeśli musisz oszczędzać, rozważ YAKY, ale tylko po upewnieniu się, że jego przekrój został odpowiednio zwiększony i jest zgodny z projektem.
