Jak lutować kable? Opanuj trwałe połączenia krok po kroku!

Lutowanie kabli to niezwykle praktyczna umiejętność, która otwiera drzwi do świata samodzielnych napraw i projektów DIY. Dla początkujących majsterkowiczów opanowanie tej techniki oznacza nie tylko oszczędność pieniędzy, ale także satysfakcję z własnoręcznie wykonanej pracy i zrozumienie podstaw działania wielu urządzeń.

Dlaczego umiejętność lutowania to inwestycja w przyszłość?

W dzisiejszych czasach, gdy elektronika otacza nas z każdej strony, umiejętność lutowania staje się niezwykle wartościowa. Pozwala ona nie tylko na naprawę uszkodzonych kabli w domowych urządzeniach, co przekłada się na realne oszczędności finansowe, ale także na znaczną redukcję elektrośmieci. Zamiast wyrzucać zepsuty sprzęt, możemy spróbować dać mu drugie życie, co jest krokiem w stronę bardziej zrównoważonego stylu życia. Co więcej, lutowanie to brama do świata projektów DIY. Niezależnie od tego, czy marzy Ci się budowa własnego wzmacniacza audio, naprawa ulubionej zabawki dziecka, czy tworzenie niestandardowych połączeń do Twojego komputera, opanowanie tej techniki otworzy przed Tobą mnóstwo możliwości. Z mojego doświadczenia wiem, że satysfakcja z samodzielnie wykonanej pracy jest nieoceniona, a każdy udany lut to mały sukces, który buduje pewność siebie w majsterkowaniu.

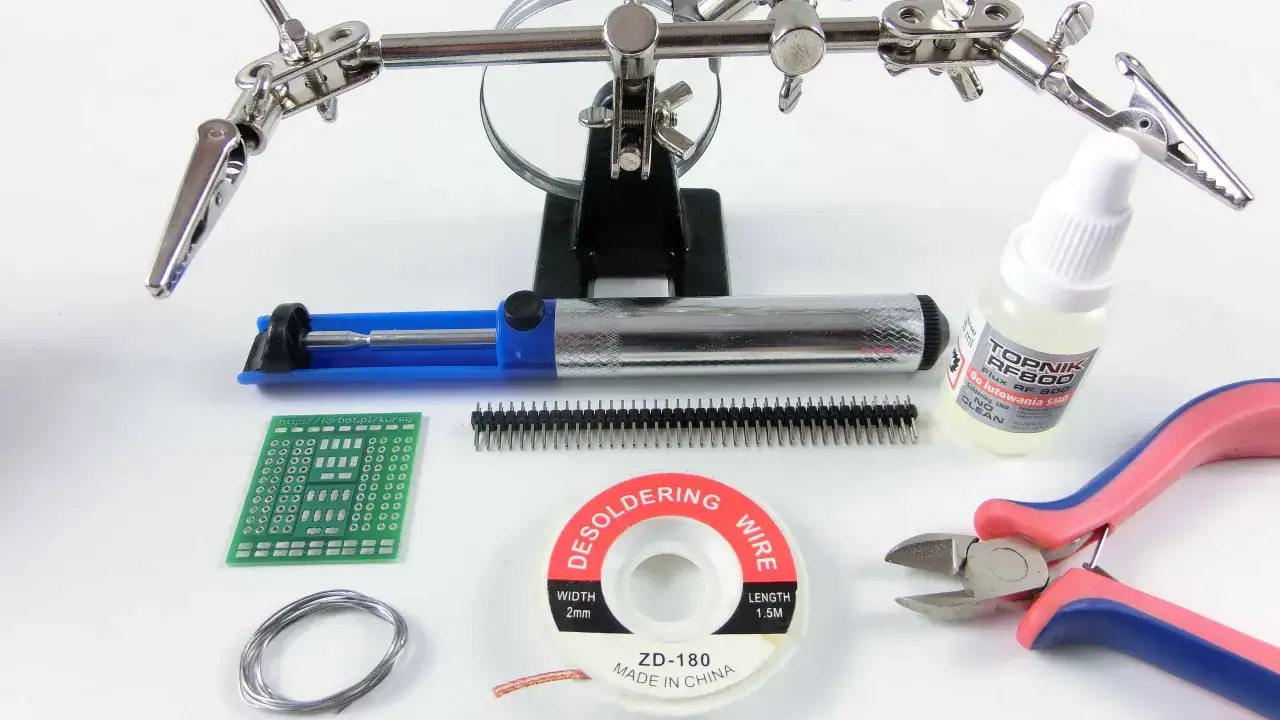

Kompletny niezbędnik: Wszystko, czego potrzebujesz, aby zacząć lutować

Zanim przystąpisz do pierwszego lutowania, musisz skompletować odpowiednie narzędzia i materiały. Nie martw się, na początek nie potrzebujesz drogiego, profesjonalnego sprzętu. Kluczem jest wybór podstawowych elementów, które zapewnią komfort i bezpieczeństwo pracy. Pamiętaj, że dobre przygotowanie to już połowa sukcesu, a odpowiednie narzędzia znacznie ułatwią naukę.

• Lutownica: To serce Twojego warsztatu. Dla początkujących polecam lutownicę kolbową (oporową) o mocy około 30-60W, najlepiej z regulacją temperatury. Jest precyzyjna i łatwa w obsłudze. Lutownice transformatorowe, choć szybko się nagrzewają, są często zbyt mocne i mniej precyzyjne do delikatnych prac z kablami.
• Cyna (spoiwo lutownicze): Wybierz cynę z topnikiem w środku to ogromne ułatwienie. Na początek idealna będzie cyna o średnicy 0,5-1 mm. Jeśli chodzi o skład, cyna ołowiowa (np. Sn60Pb40) jest łatwiejsza w użyciu, ale pamiętaj o dobrej wentylacji. Cyna bezołowiowa (np. Sn99,3Cu0,7) jest bardziej ekologiczna, ale wymaga wyższej temperatury i nieco więcej wprawy.
• Topnik (kalafonia, pasta lutownicza): Nawet jeśli Twoja cyna ma topnik, warto mieć dodatkowy. Topnik usuwa tlenki z powierzchni metalu, co jest kluczowe dla dobrego przylegania cyny i zapobiega powstawaniu tzw. "zimnych lutów". Kalafonia w kostce lub pasta lutownicza to dobre opcje.
• Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego usuwania izolacji z przewodów. Unikaj używania noża, który łatwo może uszkodzić żyły kabla.

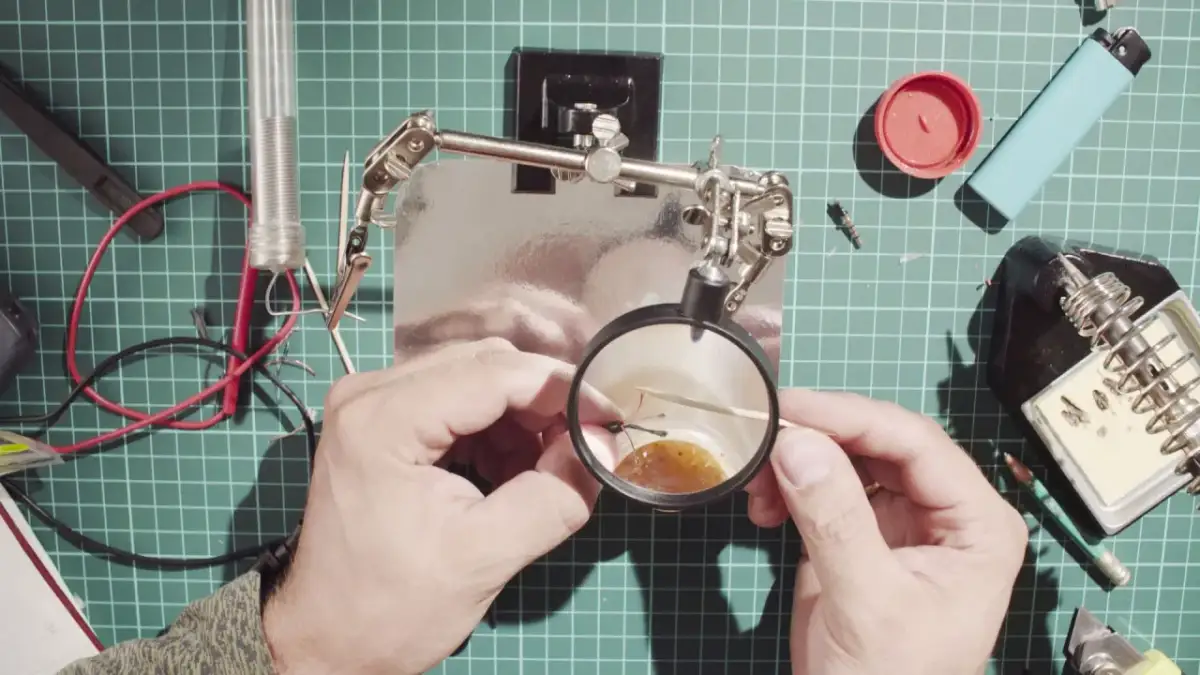

• "Trzecia ręka": To nieocenione narzędzie, które stabilizuje kable podczas lutowania. Składa się z podstawki i dwóch regulowanych ramion z krokodylkami. Dzięki niej nie musisz jednocześnie trzymać kabli, lutownicy i cyny.
• Czyścik do grota: Gąbka nasączona wodą lub wiórki mosiężne to podstawa. Regularne czyszczenie grota jest kluczowe dla efektywnego transferu ciepła i zapobiegania jego utlenianiu.
• Obcinaczki do przewodów: Przydadzą się do precyzyjnego przycinania kabli i nadmiaru cyny po lutowaniu.
• Odsysacz do cyny lub plecionka rozlutowująca: Te narzędzia są przydatne do usuwania nadmiaru cyny lub korygowania błędów. Na początek nie są absolutnie niezbędne, ale warto o nich pomyśleć, gdy nabierzesz wprawy.
• Materiały izolacyjne: Koszulki termokurczliwe lub taśma izolacyjna do zabezpieczenia gotowego połączenia.

Przygotowanie to klucz do sukcesu: Jak perfekcyjnie przygotować kable?

Zanim w ogóle pomyślisz o rozgrzewaniu lutownicy, musisz odpowiednio przygotować kable. Ten etap jest absolutnie kluczowy dla trwałości i jakości Twojego połączenia. Nie spiesz się tutaj precyzja popłaca!

1. Zdejmij izolację: Użyj ściągacza izolacji, aby ostrożnie usunąć około 1 cm izolacji z końcówek przewodów, które zamierzasz połączyć. Staraj się nie uszkodzić miedzianych żył. Jeśli masz do czynienia z przewodami wielożyłowymi (linka), upewnij się, że wszystkie cienkie druciki są nienaruszone.
2. Oczyść przewody: Nawet nowe kable mogą mieć na sobie niewidoczne zanieczyszczenia lub warstwę tlenków, które utrudnią lutowanie. Przetrzyj końcówki przewodów alkoholem izopropylowym (IPA), aby usunąć wszelkie tłuszcze i brud. Pozwól im wyschnąć.
3. Skręć żyły (dla przewodów typu linka): Jeśli pracujesz z przewodami typu linka (składającymi się z wielu cienkich drucików), delikatnie skręć ze sobą odkryte żyły. Zapobiegnie to ich rozdwajaniu się i ułatwi dalsze etapy, zapewniając bardziej zwarte i solidne połączenie.
4. Pobielanie (cynowanie) końcówek: To jeden z najważniejszych kroków. Nałóż odrobinę topnika na końcówki przewodów. Następnie rozgrzej grot lutownicy i dotknij nim końcówki kabla, a potem delikatnie przyłóż cynę. Cyna powinna ładnie rozpłynąć się po miedzi, tworząc cienką, błyszczącą warstwę. Nie nakładaj zbyt dużo cyny ma to być tylko "pobielenie", a nie gruba warstwa. Pobielanie końcówek zapewnia znacznie lepsze i trwalsze połączenie, ponieważ cyna łatwiej łączy się z cyną niż z czystą miedzią.

Sztuka łączenia: Jak prawidłowo lutować kable krok po kroku?

Gdy kable są już perfekcyjnie przygotowane, możemy przejść do właściwego lutowania. To moment, w którym cierpliwość i precyzja są kluczowe. Pamiętaj, że praktyka czyni mistrza, więc nie zrażaj się, jeśli pierwsze próby nie będą idealne.

1. Ustabilizuj kable: Użyj "trzeciej ręki" lub innego uchwytu, aby stabilnie połączyć lub skręcić ze sobą pobielone końcówki kabli. Muszą być nieruchome, aby zapewnić precyzyjne i mocne połączenie.
2. Rozgrzej miejsce łączenia: Przyłóż rozgrzany grot lutownicy do miejsca, gdzie kable mają się połączyć. Ważne jest, aby grot dotykał obu przewodów jednocześnie, aby równomiernie je rozgrzać. Trzymaj grot przez 2-3 sekundy, aby metal osiągnął odpowiednią temperaturę.
3. Aplikuj cynę: Kiedy kable są już gorące, dotknij cyną do miejsca ich łączenia, a nie bezpośrednio do grota lutownicy. Cyna powinna natychmiast rozpłynąć się i "wpłynąć" w szczeliny między przewodami, tworząc gładkie i błyszczące połączenie. Jeśli cyna tworzy kulkę na grocie lub nie chce się rozpływać, prawdopodobnie kable nie są wystarczająco gorące lub grot jest brudny. Użyj tylko tyle cyny, ile jest potrzebne do całkowitego pokrycia połączenia.
4. Usuń lutownicę i poczekaj na ostygnięcie: Gdy cyna ładnie się rozpłynie i pokryje miejsce łączenia, najpierw usuń cynę, a następnie odciągnij lutownicę. Absolutnie kluczowe jest, aby nie poruszać kablami przez kilka sekund, dopóki lut nie zastygnie i nie stanie się matowy. Poruszenie kablami podczas stygnięcia niemal na pewno doprowadzi do powstania tzw. "zimnego lutu".

Jak rozpoznać idealne połączenie? Ocena jakości Twojego pierwszego lutu

Po zakończeniu lutowania nadszedł czas na inspekcję. Ocena jakości wykonanego połączenia jest równie ważna jak sam proces lutowania. To właśnie na tym etapie dowiadujesz się, czy Twoja praca była skuteczna i czy połączenie będzie trwałe. Prawidłowo wykonany lut powinien być gładki, błyszczący i srebrzysty (jeśli używasz cyny ołowiowej, bezołowiowa może być nieco mniej błyszcząca). Cyna powinna tworzyć delikatny, stożkowy kształt, płynnie łącząc oba przewody, bez ostrych krawędzi czy nadmiernych kulek. Powinien wyglądać, jakby "objął" przewody. Połączenie powinno być mocne i stabilne delikatne pociągnięcie kabli nie powinno powodować żadnego ruchu ani pękania. Jeśli widzisz takie cechy, gratuluję wykonałeś solidny lut! Zupełnie inaczej wygląda tzw. "zimny lut". Jest to najczęstszy błąd początkujących i łatwo go rozpoznać. Zimny lut charakteryzuje się matową, chropowatą, a czasem nawet grudkowatą powierzchnią. Często ma wygląd "ziarnisty" lub "szroniony". Połączenie jest kruche, słabe mechanicznie i co najważniejsze, bardzo słabo przewodzi prąd elektryczny, co prowadzi do niestabilnej pracy urządzenia lub całkowitego braku kontaktu. Zimny lut powstaje zazwyczaj z powodu zbyt niskiej temperatury lutownicy, niedostatecznego rozgrzania łączonych elementów lub, co najczęściej, poruszenia kablami podczas stygnięcia cyny. Jeśli zauważysz zimny lut, musisz go poprawić rozgrzej go ponownie, dodaj odrobinę świeżej cyny (możesz też użyć topnika) i upewnij się, że kable pozostają nieruchome podczas całego procesu stygnięcia.

Najczęstsze błędy początkujących i jak ich unikać

Każdy z nas popełnia błędy, zwłaszcza na początku nauki. W lutowaniu kluczem jest zrozumienie, dlaczego coś poszło nie tak i jak tego uniknąć w przyszłości. Oto najczęstsze pułapki, w które wpadają początkujący lutownicy:

• "Kula" z cyny zamiast gładkiego połączenia:
  • Przyczyna: Zbyt mało topnika, brudny grot, zbyt niska temperatura lutownicy lub próba nałożenia cyny bezpośrednio na grot, zamiast na rozgrzany kabel.
  • Skutki: Słabe połączenie mechaniczne i elektryczne, ryzyko zwarcia.
  • Jak unikać: Upewnij się, że grot jest czysty, kable są pobielone i odpowiednio rozgrzane. Cyna zawsze powinna płynąć na grzany kabel, a nie na grot. Użyj dodatkowego topnika, jeśli cyna nie chce się rozpływać.
• Spalona izolacja lub uszkodzone przewody (przegrzanie):
  • Przyczyna: Zbyt długa ekspozycja na wysoką temperaturę lub zbyt wysoka temperatura lutownicy.
  • Skutki: Izolacja topi się i kurczy, odsłaniając żyły, co może prowadzić do zwarcia. Same żyły mogą ulec uszkodzeniu lub utlenieniu.
  • Jak unikać: Pracuj szybko i sprawnie. Rozgrzewaj połączenie tylko tyle, ile to konieczne (zazwyczaj 2-4 sekundy). Używaj lutownicy z regulacją temperatury i dostosuj ją do grubości kabla.
• Cyna nieprzylegająca do kabla:
  • Przyczyna: Brudny, utleniony grot lutownicy, brak topnika, zanieczyszczone końcówki kabli lub zbyt niska temperatura.
  • Skutki: Cyna tworzy kulki, nie łączy się z metalem, brak połączenia elektrycznego.
  • Jak unikać: Regularnie czyść grot. Zawsze używaj topnika i upewnij się, że kable są czyste. Sprawdź, czy lutownica osiągnęła odpowiednią temperaturę.
• Zimny lut (matowy, chropowaty, kruchy):
  • Przyczyna: Najczęściej poruszenie kablami podczas stygnięcia cyny, zbyt niska temperatura lutowania lub niewystarczające rozgrzanie elementów.
  • Skutki: Połączenie jest słabe mechanicznie i elektrycznie, często prowadzi do niestabilnej pracy urządzenia.
  • Jak unikać: Używaj "trzeciej ręki" do stabilizacji. Upewnij się, że kable są absolutnie nieruchome, dopóki cyna całkowicie nie zastygnie. Zadbaj o odpowiednią temperaturę i wystarczające rozgrzanie elementów.

Ostatni szlif: Jak profesjonalnie zabezpieczyć i zaizolować gotowe połączenie?

Po wykonaniu solidnego lutu, kluczowe jest jego odpowiednie zabezpieczenie i zaizolowanie. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i trwałości połączenia. Niezabezpieczony lut jest podatny na uszkodzenia mechaniczne, korozję oraz może prowadzić do zwarć, jeśli przypadkowo dotknie innych elementów przewodzących. Dostępne są dwie główne metody izolacji, z których każda ma swoje zastosowanie:

• Koszulki termokurczliwe: To zdecydowanie najlepsze i najbardziej profesjonalne rozwiązanie do izolowania połączeń lutowniczych. Są to rurki wykonane z tworzywa sztucznego, które pod wpływem ciepła (np. z opalarki, zapalniczki lub nawet gorącego grota lutownicy trzymanego w pewnej odległości) kurczą się, ciasno obejmując lutowane połączenie. Zapewniają doskonałą izolację elektryczną, ochronę mechaniczną i estetyczny wygląd. Pamiętaj, aby nałożyć koszulkę na jeden z kabli PRZED lutowaniem, a dopiero po wykonaniu połączenia nasunąć ją na lut i podgrzać.
• Taśma izolacyjna: Tradycyjna taśma izolacyjna jest alternatywą, zwłaszcza gdy nie masz pod ręką koszulek termokurczliwych lub gdy połączenie jest zbyt duże na standardową koszulkę. Jest łatwa w użyciu i zapewnia podstawową izolację. Pamiętaj jednak, aby owinąć połączenie kilkoma warstwami taśmy, szczelnie i ciasno, aby zapewnić odpowiednią ochronę. Taśma, choć skuteczna, jest mniej trwała i estetyczna niż koszulki termokurczliwe, a z czasem może się odklejać.

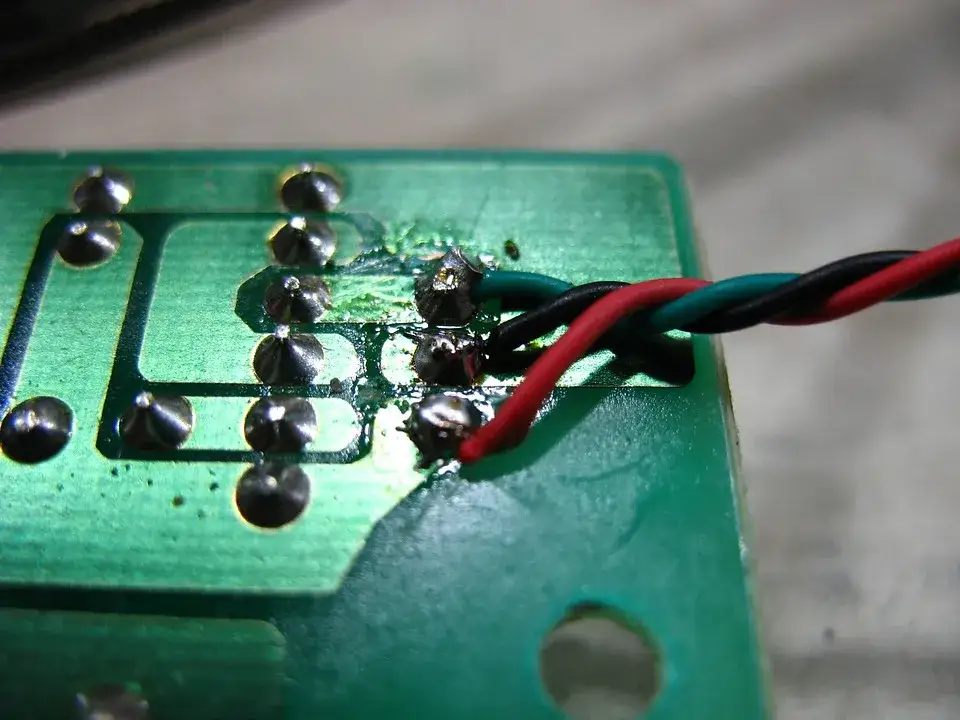

Bezpieczeństwo przede wszystkim: O czym musisz pamiętać podczas pracy z lutownicą?

Praca z lutownicą, choć satysfakcjonująca, wiąże się z pewnymi ryzykami. Gorący grot, topiąca się cyna i opary wymagają zachowania szczególnej ostrożności. Twoje bezpieczeństwo jest najważniejsze, dlatego zawsze pamiętaj o poniższych zasadach:

• Wentylacja: Podczas lutowania powstają opary z topnika i cyny. Mogą być drażniące dla dróg oddechowych, a w przypadku cyny ołowiowej szkodliwe dla zdrowia. Zawsze pracuj w dobrze wentylowanym pomieszczeniu, najlepiej przy otwartym oknie lub używaj specjalnego pochłaniacza oparów.
• Ochrona oczu: Gorąca cyna może pryskać, a małe kawałki przewodów mogą odpryskiwać podczas obcinania. Zawsze zakładaj okulary ochronne, aby zabezpieczyć oczy przed urazami.
• Ochrona przed poparzeniem: Grot lutownicy osiąga temperatury rzędu 300-450°C. Dotknięcie go może spowodować poważne oparzenia. Nigdy nie dotykaj gorącego grota. Używaj "trzeciej ręki" do trzymania elementów, a lutownicę zawsze odkładaj na stabilną, przeznaczoną do tego podstawkę.
• Bezpieczne odkładanie i przechowywanie: Nigdy nie kładź gorącej lutownicy bezpośrednio na stole czy blacie. Zawsze używaj podstawki. Po zakończeniu pracy upewnij się, że lutownica jest wyłączona i całkowicie ostygła, zanim ją schowasz. Przechowuj ją z dala od materiałów łatwopalnych.
• Porządek na stanowisku pracy: Utrzymuj porządek wokół miejsca lutowania. Usuń wszelkie łatwopalne materiały, płyny i nadmierne ilości papieru. Zorganizowane stanowisko pracy minimalizuje ryzyko wypadków.
