Ten artykuł to praktyczny, szczegółowy poradnik "krok po kroku", który wyjaśni, jak samodzielnie przygotować kabel koncentryczny i zamontować na nim odpowiednią wtyczkę. Dowiesz się, jak uniknąć najczęstszych błędów, które mogłyby skutkować słabą jakością sygnału lub jego brakiem, zapewniając sobie stabilny odbiór DVB-T2 i SAT.
Prawidłowe zarobienie kabla antenowego klucz do stabilnego sygnału DVB-T2 i SAT
- Poprawne zarobienie kabla koncentrycznego jest fundamentem dla wysokiej jakości sygnału telewizyjnego (DVB-T2, SAT, kablówka) i minimalizacji zakłóceń.
- Kabel koncentryczny składa się z żyły wewnętrznej, dielektryka, ekranu (oplot i folia) oraz płaszcza zewnętrznego, z których każdy element pełni kluczową rolę.
- W Polsce najpopularniejsze są złącza typu F (SAT, kablówka, warianty: nakręcane, kompresyjne, zaciskane) oraz IEC (telewizja naziemna DVB-T2).
- Do montażu niezbędne są narzędzia takie jak nóż/ściągacz izolacji, cążki, a w przypadku wtyków kompresyjnych zaciskarka.
- Najczęstsze błędy to zwarcie żyły z oplotem, uszkodzenie żyły wewnętrznej, nieprawidłowe długości odizolowania oraz niedokładne zamocowanie złącza.
- Po montażu należy przeprowadzić wizualną inspekcję, a w razie problemów można użyć multimetru do sprawdzenia zwarcia i ciągłości.
Stabilny sygnał to podstawa: dlaczego prawidłowe zarobienie kabla jest kluczowe?
Słaby sygnał to nie zawsze wina anteny: jak złącze wpływa na jakość DVB-T2 i SAT
Często, gdy obraz na telewizorze zaczyna się pikselować, zacinać lub całkowicie znika, winę zrzucamy na antenę, dekoder, a nawet pogodę. Tymczasem, jak pokazuje moje doświadczenie, bardzo często problem leży w czymś znacznie prostszym, a jednocześnie fundamentalnym: w źle zarobionym złączu kabla antenowego. Niewłaściwe przygotowanie końcówki kabla koncentrycznego i niedokładne zamocowanie wtyczki może prowadzić do szeregu problemów, od drobnych zakłóceń po całkowity brak sygnału, niezależnie od tego, czy mówimy o telewizji naziemnej DVB-T2, satelitarnej czy kablowej. Precyzja w tym etapie jest absolutnie kluczowa i ma równie duży wpływ na jakość odbioru, co sam sprzęt antenowy czy dekoder.

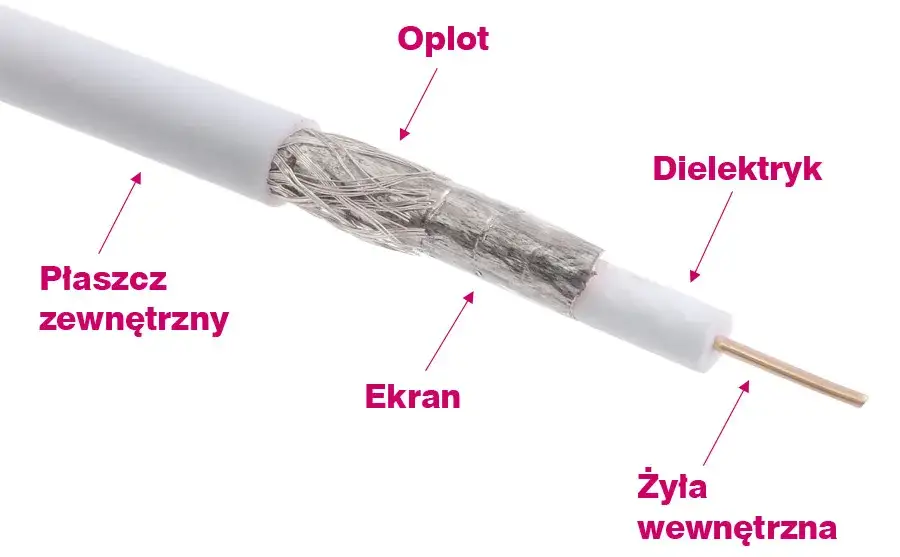

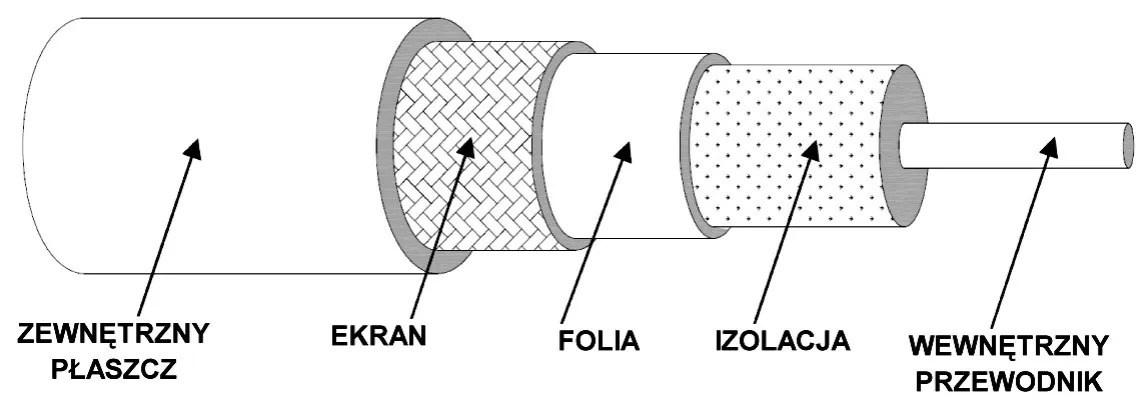

Zrozumieć budowę kabla koncentrycznego: co kryje się pod czarną izolacją?
Zanim przejdziemy do praktyki, warto zrozumieć, z czego składa się kabel, który będziemy zarabiać. Kabel koncentryczny to nie tylko "drut", ale złożona konstrukcja, gdzie każdy element pełni ważną funkcję w przesyłaniu i ochronie sygnału. Oto jego podstawowe warstwy:
- Żyła wewnętrzna (rdzeń): To serce kabla, zazwyczaj miedziany drut, który jest odpowiedzialny za faktyczną transmisję sygnału telewizyjnego. Musi być nienaruszona i mieć dobry kontakt.
- Dielektryk: Warstwa izolacji z tworzywa sztucznego (najczęściej pianka PE), która oddziela żyłę wewnętrzną od ekranu. Jej zadaniem jest utrzymanie stałej odległości między tymi elementami, co jest kluczowe dla zachowania impedancji kabla.
- Ekran: Składa się z dwóch części warstwy folii aluminiowej oraz miedzianego lub aluminiowego oplotu (siatki z drucików). Ekran chroni sygnał przesyłany żyłą wewnętrzną przed zakłóceniami elektromagnetycznymi z zewnątrz, a także zapobiega jego wydostawaniu się na zewnątrz.
- Płaszcz zewnętrzny: Zewnętrzna izolacja, zazwyczaj wykonana z PVC, która chroni cały kabel przed uszkodzeniami mechanicznymi, wilgocią i innymi warunkami atmosferycznymi.
Niezbędnik majsterkowicza: komplet narzędzi do zarabiania kabla
Nóż, ściągacz izolacji czy cążki? Wybieramy sprzęt dla amatora i profesjonalisty
Prawidłowe zarobienie kabla wymaga odpowiednich narzędzi. Chociaż teoretycznie można to zrobić zwykłym nożem, to jednak precyzja i bezpieczeństwo pracy znacznie wzrastają z użyciem dedykowanego sprzętu. Oto co powinno znaleźć się w Twojej skrzynce narzędziowej:
- Nóż lub ściągacz izolacji: Zwykły nóż może posłużyć do nacinania izolacji, ale wymaga dużej wprawy, aby nie uszkodzić wewnętrznych warstw. Znacznie lepszym rozwiązaniem jest specjalistyczny ściągacz izolacji (stripper) do kabli koncentrycznych. Taki ściągacz często ma dwa lub trzy ostrza, które jednocześnie nacinają płaszcz zewnętrzny i dielektryk na odpowiednie, precyzyjne długości, minimalizując ryzyko uszkodzenia oplotu czy żyły wewnętrznej. To inwestycja, która szybko się zwraca.
- Cążki boczne: Niezbędne do równego przycięcia kabla na początku pracy oraz do ewentualnego skrócenia żyły wewnętrznej po zamocowaniu wtyczki. Zapewniają czyste i proste cięcie.
- Zaciskarka (tylko do wtyków kompresyjnych i zaciskanych): Jeśli zdecydujesz się na wtyki kompresyjne lub zaciskane, zaciskarka jest absolutnie konieczna. To narzędzie, które zapewnia trwałe i szczelne połączenie, znacznie przewyższające wtyki nakręcane pod względem niezawodności.

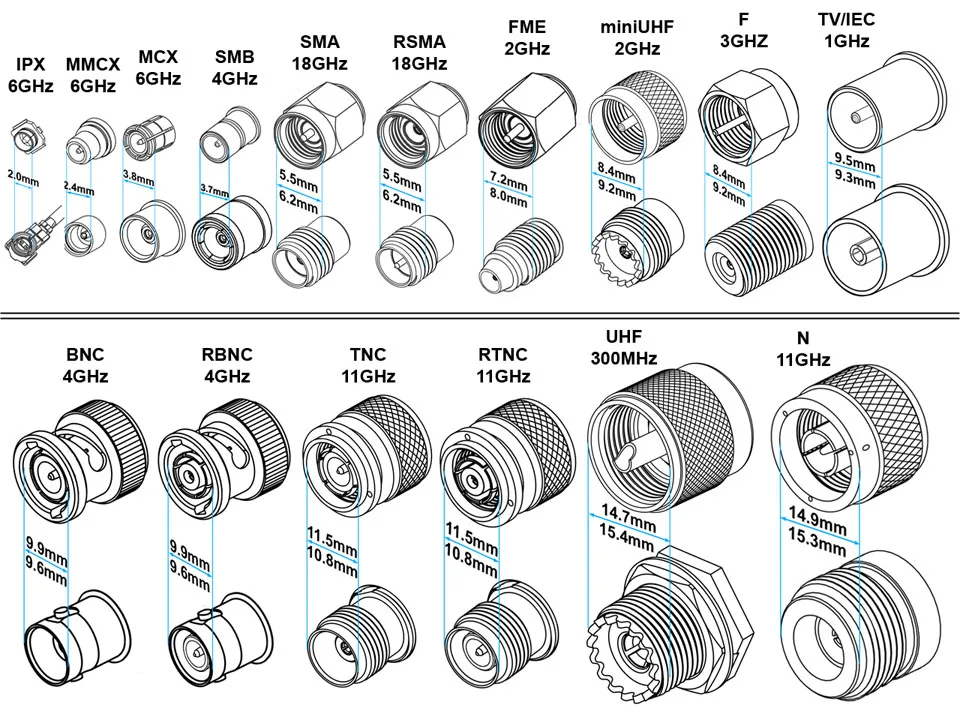

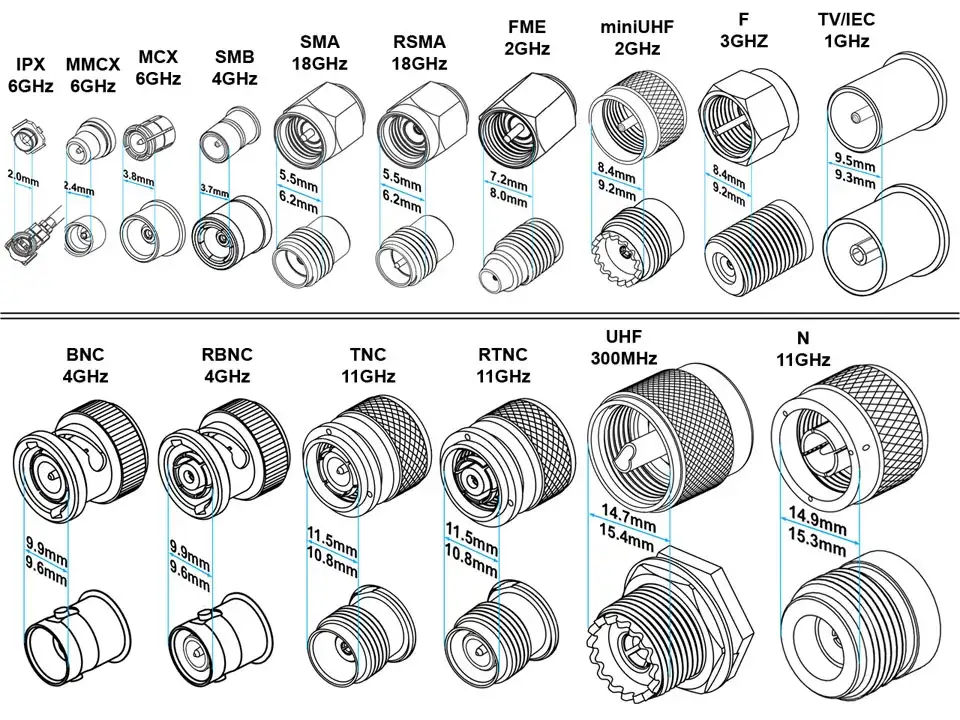

Wtyk F czy IEC? Jak rozpoznać i dobrać odpowiednie złącze do swojej instalacji
W Polsce najczęściej spotykamy się z dwoma głównymi typami złączy antenowych, które służą do różnych celów. Ważne jest, aby wiedzieć, który z nich jest potrzebny w Twojej instalacji.
Złącze typu F to standard w instalacjach telewizji satelitarnej (SAT) oraz telewizji kablowej. Charakteryzuje się gwintem, na który nakręca się wtyczkę. Jest to złącze, które zapewnia solidne i stabilne połączenie, szczególnie ważne przy wysokich częstotliwościach sygnału satelitarnego. Spotkasz je przy konwerterach satelitarnych, multiswitchach, wzmacniaczach antenowych oraz na wejściach dekoderów SAT i niektórych modemów kablowych.
Złącze typu IEC, często nazywane po prostu "wtykiem antenowym TV", jest standardowo używane do podłączania telewizorów i dekoderów do gniazd antenowych telewizji naziemnej DVB-T2. Występuje w wersji męskiej (do telewizora/dekodera) i żeńskiej (do gniazda ściennego lub anteny). Rozpoznasz je po charakterystycznym kształcie, który po prostu wciska się w odpowiednie gniazdo.
Typy wtyków F: nakręcany, kompresyjny, zaciskany który będzie dla Ciebie najlepszy?
Wtyki typu F, choć wyglądają podobnie, występują w kilku wariantach, różniących się sposobem montażu i trwałością. Wybór odpowiedniego typu zależy od Twoich potrzeb i dostępnych narzędzi.
| Typ wtyku F | Charakterystyka i zastosowanie |
|---|---|
| Nakręcany | To najprostszy i najtańszy typ wtyku. Montaż polega na nakręceniu go bezpośrednio na przygotowany kabel. Zalety: Nie wymaga specjalistycznych narzędzi (wystarczy nóż i cążki). Wady: Mniejsza trwałość i szczelność niż wtyki kompresyjne, podatny na poluzowanie i wnikanie wilgoci (szczególnie na zewnątrz). Zastosowanie: Idealny do szybkich, tymczasowych połączeń wewnętrznych lub tam, gdzie budżet jest ograniczony. |
| Kompresyjny | Uważany za najbardziej profesjonalne i trwałe rozwiązanie. Montaż wymaga użycia specjalnej zaciskarki kompresyjnej, która "zaciska" wtyk na kablu, tworząc bardzo szczelne i mocne połączenie. Zalety: Wyjątkowa trwałość, wysoka szczelność (odporność na wilgoć i warunki atmosferyczne), doskonałe parametry elektryczne. Wady: Wymaga zakupu zaciskarki kompresyjnej. Zastosowanie: Niezastąpiony w instalacjach zewnętrznych (np. przy konwerterach satelitarnych), profesjonalnych instalacjach kablowych, wszędzie tam, gdzie liczy się niezawodność i długowieczność. |
| Zaciskany | Podobnie jak kompresyjne, ten typ wtyku również wymaga użycia zaciskarki, jednak mechanizm zaciskania jest inny. Zazwyczaj zaciskarka ściska metalowy pierścień wokół kabla, mocując wtyk. Zalety: Lepsza trwałość i szczelność niż wtyki nakręcane, często tańsze niż kompresyjne. Wady: Wymaga zaciskarki, zazwyczaj nieco mniej szczelne i trwałe niż wtyki kompresyjne. Zastosowanie: Dobry kompromis między wtykami nakręcanymi a kompresyjnymi, do zastosowań wewnętrznych i mniej wymagających instalacji zewnętrznych. |
Zarabianie wtyku F: szczegółowy poradnik krok po kroku
Krok 1: Precyzyjne cięcie, czyli jak idealnie przygotować kabel do pracy
Pierwszym i często niedocenianym krokiem jest prostopadłe przycięcie kabla. Użyj ostrych cążek bocznych lub specjalistycznego narzędzia do cięcia kabli. Ważne, aby cięcie było równe i proste, bez żadnych postrzępionych krawędzi. Dzięki temu wszystkie warstwy kabla będą miały równy początek, co ułatwi kolejne etapy i zapewni lepszy kontakt elektryczny.
Krok 2: Ściąganie zewnętrznej izolacji: ile ciąć i jak nie uszkodzić ekranu?
Teraz czas na usunięcie zewnętrznego płaszcza kabla. W zależności od typu wtyku F, który będziesz montować, długość ta wynosi zazwyczaj około 10-15 mm. Jeśli używasz specjalistycznego ściągacza, ustaw go na odpowiednią głębokość. Jeśli pracujesz nożem, nacinaj izolację bardzo delikatnie, obracając kabel, a następnie ściągnij odcięty fragment. Kluczowe jest, aby nie uszkodzić oplotu (siatki z drucików) znajdującego się tuż pod płaszczem zewnętrznym. Oplot to część ekranu, która chroni sygnał, a jego uszkodzenie może prowadzić do zakłóceń.
Krok 3: Kluczowa rola oplotu: jak prawidłowo go wywinąć?
Po usunięciu zewnętrznej izolacji zobaczysz oplot siatkę z cienkich drucików. Twoim zadaniem jest delikatne, ale zdecydowane wywinięcie tego oplotu na zewnętrzną, czarną izolację kabla. Upewnij się, że wszystkie druciki są równo rozłożone i nie sterczą w żadnym kierunku. Oplot pełni funkcję ekranu, a jego prawidłowe wywinięcie i kontakt z metalowym korpusem wtyczki jest niezbędne do skutecznego ekranowania sygnału przed zakłóceniami. Pod oplotem zazwyczaj znajduje się jeszcze warstwa folii aluminiowej ją również należy wywinąć razem z oplotem lub odciąć, jeśli wtyk tego wymaga (często jest to wskazane w instrukcji wtyku).
Krok 4: Odsłanianie miedzianego rdzenia: jak usunąć dielektryk bez uszkodzenia żyły?
Kolejnym etapem jest usunięcie dielektryka (białej lub przezroczystej izolacji), aby odsłonić żyłę wewnętrzną. Długość, na jaką należy odsłonić żyłę, zależy od typu wtyku F, ale zazwyczaj jest to około 5-7 mm. Nacinaj dielektryk bardzo ostrożnie, starając się nie dotknąć miedzianego rdzenia. Absolutnie nie wolno uszkodzić ani naciąć żyły wewnętrznej! Pozostaw krótki odcinek dielektryka (około 1-2 mm) tuż przy oplotie będzie on pełnił funkcję izolacji i zapobiegnie przypadkowemu zwarciu żyły z ekranem.
Krok 5: Montaż wtyku nakręcanego: technika wkręcania dla idealnego styku
Gdy kabel jest już odpowiednio przygotowany, możesz przystąpić do nakręcania wtyku F. Delikatnie wkręcaj wtyk na kabel, tak aby żyła wewnętrzna weszła w centralny otwór wtyku, a wywinięty oplot znalazł się pod gwintem wtyku, zapewniając dobry kontakt. Kontynuuj wkręcanie, aż wtyk będzie mocno osadzony na kablu. Po zamocowaniu wtyku, żyła wewnętrzna powinna wystawać na około 1-2 mm poza krawędź złącza. To bardzo ważne, aby zapewnić prawidłowy kontakt z gniazdem urządzenia. Na koniec, dokładnie sprawdź, czy żaden pojedynczy drucik z oplotu nie dotyka żyły głównej. Nawet jeden zabłąkany drucik może spowodować zwarcie i całkowity brak sygnału.
Wtyk kompresyjny F: profesjonalne połączenie dla wymagających
Przygotowanie kabla pod wtyk kompresyjny: czy są jakieś różnice?
Przygotowanie kabla pod wtyk kompresyjny jest bardzo podobne do wtyku nakręcanego, ale wymaga jeszcze większej precyzji, jeśli chodzi o długości odizolowania. Wiele wtyków kompresyjnych i ściągaczy do nich jest zaprojektowanych tak, aby idealnie pasować do siebie, gwarantując optymalne parametry. Często producenci wtyków podają dokładne wymiary, na jakie należy odizolować poszczególne warstwy kabla. Zazwyczaj specjalistyczny ściągacz do kabli koncentrycznych, który automatycznie odizolowuje kabel na dwie długości (płaszcz zewnętrzny i dielektryk), jest idealnym narzędziem do tego zadania, zapewniając powtarzalność i eliminując błędy.
Jak prawidłowo używać zaciskarki kompresyjnej, by uzyskać trwałe połączenie?
Po przygotowaniu kabla i nasunięciu wtyku kompresyjnego (który często jest nieco luźny na kablu przed zaciskaniem), nadszedł czas na użycie zaciskarki. Włóż wtyk z kablem do zaciskarki, upewniając się, że jest on prawidłowo osadzony w gnieździe narzędzia. Następnie mocno i płynnie ściśnij rączki zaciskarki, aż poczujesz opór lub usłyszysz charakterystyczne kliknięcie (w zależności od modelu zaciskarki). Zaciskarka "skompresuje" wtyk na kablu, tworząc niezwykle trwałe, szczelne i odporne na warunki atmosferyczne połączenie. To właśnie ta metoda jest preferowana w profesjonalnych instalacjach, zwłaszcza na zewnątrz budynków, gdzie wilgoć i zmienne temperatury mogłyby szybko zdegradować połączenie wykonane wtykiem nakręcanym.
Klasyczny wtyk antenowy (IEC): jak podłączyć telewizję naziemną?
Przygotowanie przewodu pod wtyk IEC: kluczowe wymiary
Zarabianie klasycznego wtyku antenowego IEC, choć nieco inne niż wtyku F, również wymaga precyzji. Zazwyczaj należy odizolować zewnętrzny płaszcz kabla na długość około 15-20 mm. Następnie oplot (ekran) wywija się na zewnętrzną izolację. Dielektryk usuwamy, odsłaniając żyłę wewnętrzną na długość około 10-12 mm. Ważne jest, aby te wymiary były dostosowane do konkretnego wtyku IEC, który posiadasz, ponieważ różne modele mogą mieć nieco inne wymagania co do długości odizolowania. Zbyt krótka żyła może nie zapewnić kontaktu, a zbyt długa może prowadzić do zwarcia.
Prawidłowe mocowanie żyły i ekranu wewnątrz wtyczki
Po przygotowaniu kabla, należy go wprowadzić do wtyczki IEC. Żyła wewnętrzna powinna zostać włożona w centralny pin wtyczki i często zagięta lub przykręcona śrubką, aby zapewnić stabilny kontakt. Oplot, który wywinęliśmy na zewnętrzną izolację, powinien zostać przyciśnięty przez metalową obejmę lub zacisk wewnątrz wtyczki. Upewnij się, że żaden drucik oplotu nie dotyka żyły wewnętrznej to najczęstsza przyczyna braku sygnału. Po zamocowaniu wszystkich elementów, skręć obudowę wtyczki, upewniając się, że wszystko jest stabilne i nie ma luzów. Prawidłowe mocowanie gwarantuje nie tylko sygnał, ale także minimalizuje ryzyko zakłóceń.
Unikaj tych błędów: najczęstsze pułapki podczas zarabiania kabla
Zwarcie, czyli wróg numer jeden Twojej instalacji: jak go rozpoznać i zapobiec?
Zwarcie żyły wewnętrznej z oplotem to bez wątpienia najpoważniejszy błąd, jaki można popełnić podczas zarabiania kabla antenowego. Powstaje, gdy choćby jeden cienki drucik z oplotu dotknie miedzianej żyły wewnętrznej. Skutkiem jest natychmiastowy brak sygnału, a w niektórych przypadkach może to nawet uszkodzić tuner telewizora lub dekodera, jeśli zasilanie jest podawane przez kabel (np. w przypadku anten aktywnych). Aby mu zapobiec, zawsze po zamocowaniu wtyku dokładnie obejrzyj połączenie. Upewnij się, że żyła wewnętrzna jest całkowicie odizolowana od oplotu i nie ma żadnych luźnych drucików. Precyzyjne odizolowanie dielektryka i staranne wywinięcie oplotu to klucz do uniknięcia tego problemu.
Zbyt krótka żyła, luźny oplot: drobne pomyłki o wielkich konsekwencjach
Oprócz zwarcia, istnieje kilka innych, pozornie drobnych błędów, które mogą znacząco wpłynąć na jakość sygnału:
- Uszkodzenie (nacięcie) żyły wewnętrznej: Nawet niewielkie nacięcie miedzianego rdzenia osłabia sygnał, a z czasem może doprowadzić do całkowitego złamania żyły, powodując całkowity brak sygnału. Zawsze używaj ostrych narzędzi i pracuj delikatnie.
- Zbyt krótkie lub zbyt długie odizolowanie: Jeśli żyła wewnętrzna jest za krótka, może nie zapewnić odpowiedniego kontaktu w gnieździe. Zbyt długie odizolowanie dielektryka zwiększa ryzyko zwarcia. Podobnie, zbyt krótkie wywinięcie oplotu osłabia ekranowanie, a zbyt długie może utrudnić montaż wtyku. Zawsze staraj się trzymać zalecanych długości.
- Niedokładne zamocowanie złącza: Luźno nakręcony lub niedociśnięty wtyk F może powodować niestabilność sygnału, przerywanie obrazu lub jego pikselizację. Upewnij się, że wtyk jest mocno i stabilnie osadzony na kablu.
- Brak folii aluminiowej pod oplotem: Niektóre kable mają pod oplotem dodatkową folię aluminiową. Jeśli instrukcja wtyku wymaga jej pozostawienia (np. wywinięcia razem z oplotem), a Ty ją usuniesz, osłabisz ekranowanie kabla.
Instalacja na zewnątrz? Jak zabezpieczyć złącze przed deszczem i wilgocią
Jeśli zarabiasz kabel, który będzie eksponowany na warunki atmosferyczne, np. przy antenie satelitarnej lub naziemnej na dachu, zabezpieczenie złącza przed wilgocią jest absolutnie kluczowe. Standardowe wtyki nakręcane nie są szczelne i szybko ulegną korozji, prowadząc do degradacji sygnału. W takich przypadkach zawsze polecam stosowanie wtyków kompresyjnych, które dzięki swojej konstrukcji i zaciskarce tworzą bardzo szczelne połączenie. Dodatkowo, warto zastosować specjalne gumowe osłonki na wtyki F lub owinąć połączenie samowulkanizującą taśmą uszczelniającą. Wilgoć, która dostanie się do złącza, powoduje korozję, zwiększa tłumienie sygnału i może prowadzić do całkowitego braku odbioru. Pamiętaj, że nawet niewielka ilość wody może z czasem zniszczyć całe połączenie.
Przeczytaj również: Przewód do sterownika podłogówki: Wybierz właściwy i uniknij błędów
Słaby sygnał po montażu? Sprawdź poprawność połączenia
Szybka inspekcja wizualna: na co zwrócić uwagę po montażu?
Po zamontowaniu wtyku, zanim podłączysz kabel do urządzeń, zawsze przeprowadź szybką inspekcję wizualną. To pierwszy i często wystarczający krok do wykrycia większości błędów:
- Wystawanie żyły wewnętrznej: Upewnij się, że miedziana żyła wewnętrzna wystaje na około 1-2 mm poza krawędź wtyku (dla wtyków F). Zbyt krótka może nie zapewnić kontaktu, zbyt długa grozi zwarciem.
- Brak luźnych drucików oplotu: Sprawdź dokładnie, czy żaden pojedynczy drucik z oplotu nie dotyka żyły wewnętrznej. Nawet jeden włoskowaty drucik to pewne zwarcie.
- Solidne zamocowanie wtyku: Wtyk powinien być mocno osadzony na kablu, bez żadnych luzów. Spróbuj delikatnie poruszyć kablem przy wtyku nie powinno być wyczuwalnego ruchu.
- Brak widocznych uszkodzeń kabla: Obejrzyj kabel w miejscu zarobienia, czy nie ma pęknięć płaszcza zewnętrznego lub innych uszkodzeń, które mogłyby prowadzić do wnikania wilgoci.
Jak użyć multimetru do sprawdzenia zwarcia i ciągłości przewodu?
Jeśli po inspekcji wizualnej nadal masz wątpliwości lub sygnał jest słaby/brak go całkowicie, warto sięgnąć po multimetr. To proste urządzenie pozwoli Ci sprawdzić dwie kluczowe rzeczy:
- Zwarcie między żyłą wewnętrzną a oplotem: Ustaw multimetr na pomiar rezystancji (ohm, symbol Ω) lub na tryb "ciągłości" (często sygnalizowany dźwiękiem). Przyłóż jedną sondę do żyły wewnętrznej, a drugą do metalowej obudowy wtyku (czyli do oplotu). Multimetr powinien wskazywać "nieskończoność" lub "OL" (Open Loop), co oznacza brak zwarcia. Jeśli usłyszysz sygnał dźwiękowy lub zobaczysz bardzo niską rezystancję (bliską 0), oznacza to zwarcie i musisz poprawić połączenie.
- Ciągłość żyły wewnętrznej: Jeśli masz dostęp do obu końców kabla (np. jeśli zarabiasz długi odcinek), możesz sprawdzić ciągłość żyły. Przyłóż jedną sondę multimetru do żyły wewnętrznej na jednym końcu kabla, a drugą sondę do żyły wewnętrznej na drugim końcu. Multimetr powinien wskazać bardzo niską rezystancję (bliską 0), co oznacza, że żyła jest nienaruszona i sygnał może przez nią przepływać.
Pamiętaj, że prawidłowe zarobienie kabla to inwestycja w stabilny i czysty sygnał na lata. Nie warto na tym etapie oszczędzać czasu czy precyzji.
