Ten artykuł szczegółowo wyjaśnia, jak prawidłowo dobrać przewody elektryczne do sterownika ogrzewania podłogowego, co jest kluczowe dla bezpieczeństwa i efektywności całego systemu. Dowiedz się, na co zwrócić uwagę, aby uniknąć kosztownych błędów instalacyjnych i zapewnić niezawodne działanie podłogówki.
Wybór przewodu do sterownika podłogówki kluczowe zasady bezpiecznej i efektywnej instalacji
- Rodzaj sterownika (230V lub 24V) jest podstawą doboru odpowiedniego przewodu.
- Dla systemów 230V najczęściej stosuje się przewody 3x1,0 mm² lub 3x1,5 mm² (np. YDYp, OMY) z żyłą ochronną (PE).
- W systemach niskonapięciowych 24V zazwyczaj wystarczają przewody 2x0,5 mm² lub 2x0,75 mm² (np. telekomunikacyjne, skrętka).
- Zawsze należy bezwzględnie kierować się zaleceniami producenta sterownika zawartymi w instrukcji.
- Unikaj błędów takich jak zbyt mały przekrój kabla, brak żyły ochronnej czy prowadzenie kabli zasilających i sygnałowych w jednym peszlu.
- Kabel do czujnika temperatury podłogi musi być prowadzony w osobnym peszlu, aby zapobiec zakłóceniom.
Dlaczego wybór kabla do sterownika podłogówki to decyzja, której nie można zignorować?
Czym grozi zastosowanie niewłaściwego przewodu?
Jako praktyk, wielokrotnie widziałem, jak pozornie drobna oszczędność na przewodach elektrycznych prowadziła do poważnych problemów. Zastosowanie nieodpowiedniego okablowania do sterownika ogrzewania podłogowego to proszenie się o kłopoty. Przede wszystkim, zbyt mały przekrój żył może prowadzić do ich przegrzewania się, co w skrajnych przypadkach stwarza realne ryzyko pożaru. To nie tylko kwestia bezpieczeństwa, ale i stabilności pracy systemu. Niewłaściwe przewody mogą powodować niestabilną pracę, błędne odczyty z czujników, a nawet doprowadzić do uszkodzenia drogich urządzeń, takich jak termostaty czy siłowniki. Co więcej, w systemach 230V, brak odpowiedniej żyły ochronnej (PE) to bezpośrednie zagrożenie porażeniem prądem dla użytkowników. To ryzyko, którego po prostu nie wolno ignorować.

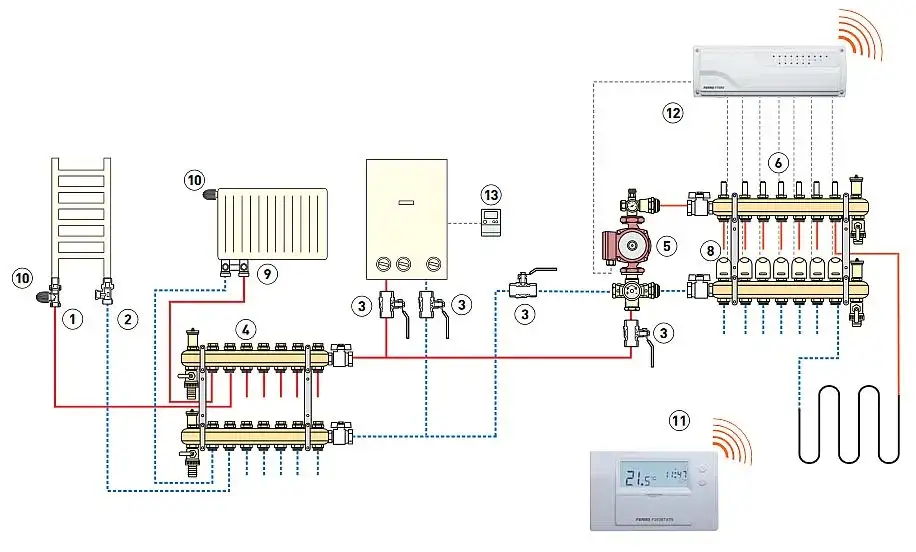

Zrozumienie roli sterownika w systemie ogrzewania podłogowego
Sterownik ogrzewania podłogowego to serce całego systemu. To on odpowiada za inteligentne zarządzanie ciepłem w Twoim domu. Jego główną funkcją jest koordynacja pracy wszystkich elementów: zbiera dane z termostatów pokojowych o aktualnej temperaturze, porównuje je z ustawieniami użytkownika i na tej podstawie wysyła sygnały do siłowników termoelektrycznych, które otwierają lub zamykają przepływ wody w pętlach grzewczych. Dodatkowo, w niektórych systemach, sterownik zarządza również pracą pompy obiegowej czy źródła ciepła. Jest to więc centrum komunikacji i dystrybucji zasilania, dlatego jakość i prawidłowe podłączenie każdego przewodu ma tu fundamentalne znaczenie.
Kluczowe rozróżnienie: Napięcie systemu (230V vs 24V) a wymagania kablowe
Jak rozpoznać, jaki system posiadasz lub planujesz?
Zanim w ogóle zaczniesz myśleć o kablach, musisz jasno określić typ systemu, który posiadasz lub planujesz zainstalować. To absolutna podstawa. Kluczową informacją jest napięcie zasilania sterownika, termostatów i siłowników. Tę informację znajdziesz w specyfikacji technicznej urządzeń, zazwyczaj na opakowaniu, w instrukcji obsługi lub bezpośrednio na obudowie. Większość nowoczesnych systemów sterowania ogrzewaniem podłogowym działa na napięciu 230V (standardowe napięcie sieciowe) lub bezpiecznym, niskim napięciu 24V. To rozróżnienie jest fundamentalne, ponieważ całkowicie zmienia wymagania dotyczące typu i przekroju przewodów.
Przewody do popularnych systemów 230V: Co musisz wiedzieć?
W systemach ogrzewania podłogowego zasilanych napięciem 230V, wybór przewodów jest dość standardowy, ale wymaga precyzji. Do podłączenia termostatów i siłowników najczęściej stosuje się przewody instalacyjne typu YDYp (płaskie) lub OMY (okrągłe). Kluczowe jest, aby były to przewody trzyżyłowe, czyli 3x1,0 mm² lub 3x1,5 mm². Potrzebujemy bowiem żyły fazowej (L), neutralnej (N) oraz, co najważniejsze dla bezpieczeństwa, żyły ochronnej (PE). Chociaż dla samego obciążenia (niewielka moc siłowników czy termostatów) często wystarczyłby przekrój 1,0 mm², to ja zawsze rekomenduję stosowanie przewodów 3x1,5 mm². Dlaczego? Zapewnia to większy margines bezpieczeństwa, minimalizuje spadki napięć na dłuższych odcinkach i jest bardziej uniwersalne w przypadku ewentualnych przyszłych modyfikacji instalacji. To po prostu pewniejsze rozwiązanie.Okablowanie w bezpiecznych systemach niskonapięciowych 24V
Systemy niskonapięciowe 24V oferują większe bezpieczeństwo i często uproszczoną instalację, jeśli chodzi o dobór przewodów. Tutaj nie potrzebujemy żyły ochronnej, a wymagane przekroje są znacznie mniejsze. Zazwyczaj wystarczające są przewody dwużyłowe o przekroju 2x0,5 mm² lub 2x0,75 mm². Do komunikacji między termostatami a listwą sterującą, a także do zasilania siłowników 24V, często stosuje się standardowe przewody telekomunikacyjne lub popularne przewody typu "skrętka" (np. UTP kategorii 5e lub 6). Warto jednak pamiętać, że specyfikacja może się różnić w zależności od konkretnego producenta listwy sterującej i siłowników, dlatego zawsze należy sprawdzić ich instrukcję montażu.
Krok po kroku: Dobór kabla do poszczególnych elementów systemu
Jaki kabel od rozdzielnicy do listwy sterującej podłogówki?
Główne zasilanie listwy sterującej to punkt wyjścia dla całej instalacji. Jeśli listwa sterująca działa na napięciu 230V, co jest najczęstszym przypadkiem, do jej zasilenia z domowej rozdzielnicy elektrycznej powinieneś użyć przewodu 3x1,5 mm². To standardowy przekrój dla obwodów oświetleniowych czy gniazdkowych, który z powodzeniem poradzi sobie z obciążeniem wynikającym z pracy sterownika i podłączonych do niego siłowników. Pamiętaj o konieczności zastosowania żyły fazowej (L), neutralnej (N) i ochronnej (PE), co jest kluczowe dla bezpieczeństwa całej instalacji.
Przewód idealny do połączenia termostatu pokojowego z listwą
Połączenie termostatu pokojowego z listwą sterującą to klucz do prawidłowego działania stref grzewczych. W systemach 230V, gdzie termostat jest zasilany bezpośrednio z sieci, potrzebujemy przewodu 3-żyłowego, najczęściej 3x1,0 mm² lub 3x1,5 mm². Zapewnia on zasilanie termostatu oraz przesyłanie sygnału sterującego do listwy, a także niezbędną żyłę ochronną. Natomiast w systemach 24V, gdzie termostaty są zasilane niskim napięciem, wystarczający jest przewód 2-żyłowy, np. 2x0,5 mm² lub 2x0,75 mm². Często stosuje się tu również przewody typu "skrętka", które oprócz zasilania mogą służyć do komunikacji cyfrowej, jeśli termostat jest bardziej zaawansowany (np. komunikacja w standardzie Modbus).Czym połączyć listwę sterującą z siłownikami na rozdzielaczu?
Siłowniki termoelektryczne to elementy, które fizycznie otwierają i zamykają przepływ wody w pętlach ogrzewania podłogowego. Są one podłączane bezpośrednio do listwy sterującej. W systemach 230V do podłączenia siłowników używamy zazwyczaj przewodu OMY 2x0,75 mm² lub 3x0,75 mm². Dwie żyły są potrzebne do zasilania siłownika (faza i neutralny), a trzecia, jeśli siłownik tego wymaga lub dla zachowania spójności instalacji, może być żyłą ochronną. W przypadku siłowników 24V, również stosujemy przewody dwużyłowe, np. 2x0,5 mm² lub 2x0,75 mm². Ważne jest, aby przekrój był wystarczający do zasilenia wszystkich podłączonych siłowników, choć ich pobór mocy jest zazwyczaj niewielki.
Specjalne wymagania dla kabla do podłogowego czujnika temperatury
Kabel do czujnika temperatury podłogi to element, który wymaga szczególnej uwagi. Zazwyczaj jest to dedykowany przewód dwużyłowy o małym przekroju, np. 2x0,5 mm², często dostarczany w zestawie z termostatem. Kluczową zasadą, której nie wolno łamać, jest to, że kabel czujnika temperatury musi być bezwzględnie prowadzony w osobnym peszlu. Dlaczego? Jest to przewód sygnałowy, bardzo wrażliwy na zakłócenia elektromagnetyczne. Prowadzenie go razem z przewodami zasilającymi (230V) w jednym peszlu niemal na pewno doprowadzi do błędnych odczytów temperatury, a w konsekwencji do niestabilnej i nieefektywnej pracy ogrzewania podłogowego. To błąd, który widzę bardzo często i zawsze skutkuje problemami.
Analiza techniczna przewodów: Na co zwrócić uwagę przed zakupem?
Ile żył potrzebujesz? Rola przewodu fazowego, neutralnego i ochronnego (PE)
Liczba żył w przewodzie to jeden z podstawowych parametrów, który musisz wziąć pod uwagę. Każda żyła ma swoje ściśle określone zadanie, szczególnie w instalacjach 230V:
- Przewód fazowy (L): To nim płynie prąd "gorący", czyli ten, który zasila urządzenie.
- Przewód neutralny (N): Służy do zamknięcia obwodu, czyli odprowadzenia prądu z urządzenia.
- Przewód ochronny (PE): Jest to kluczowy element bezpieczeństwa. W przypadku awarii izolacji i pojawienia się napięcia na metalowej obudowie urządzenia, przewód PE odprowadza prąd do ziemi, zapobiegając porażeniu. W systemach 230V jest on absolutnie niezbędny.
Dlatego też, jeśli masz do czynienia z systemem 230V, przewód 3-żyłowy to minimum. W systemach 24V, gdzie ryzyko porażenia jest znikome, zazwyczaj wystarczają przewody 2-żyłowe.
Przekrój żyły (mm²): Dlaczego 1,5 mm² to często najbezpieczniejszy wybór?
Przekrój żyły, wyrażony w milimetrach kwadratowych (mm²), to parametr określający zdolność przewodu do bezpiecznego przenoszenia prądu. Im większy przekrój, tym większy prąd może płynąć przez przewód bez ryzyka przegrzania. Ma to również wpływ na spadki napięcia im dłuższy przewód i mniejszy przekrój, tym większy spadek napięcia, co może negatywnie wpływać na pracę urządzeń. Dla systemów 230V, nawet jeśli obliczenia teoretyczne wskazują, że 1,0 mm² byłoby wystarczające dla obciążenia generowanego przez sterownik i siłowniki, ja zawsze rekomenduję przekrój 1,5 mm². Dlaczego? Daje to większy margines bezpieczeństwa, jest bardziej odporne na ewentualne przeciążenia (choć w sterowaniu podłogówką są one rzadkie) i minimalizuje spadki napięć, co jest istotne przy dłuższych odcinkach. To po prostu solidniejsza i bardziej przyszłościowa instalacja.Oznaczenia kabli, które musisz znać: YDYp, OMY i inne
Na rynku spotkasz różne oznaczenia kabli, które informują o ich konstrukcji i przeznaczeniu. Dla instalacji sterowania ogrzewaniem podłogowym najczęściej będziesz miał do czynienia z dwoma typami:
- YDYp: To popularny przewód instalacyjny o izolacji i powłoce z polwinitu, z żyłami miedzianymi, płaski. Idealny do układania pod tynkiem lub w tynku. Jest sztywny i łatwy do układania.
- OMY: To przewód oponowy, również z żyłami miedzianymi i izolacją polwinitową, ale o okrągłym przekroju i większej giętkości. Często stosowany do podłączania ruchomych odbiorników lub tam, gdzie potrzebna jest większa elastyczność (np. w peszlach).
Znajomość tych oznaczeń pomoże Ci wybrać odpowiedni przewód do konkretnego zastosowania w Twojej instalacji.

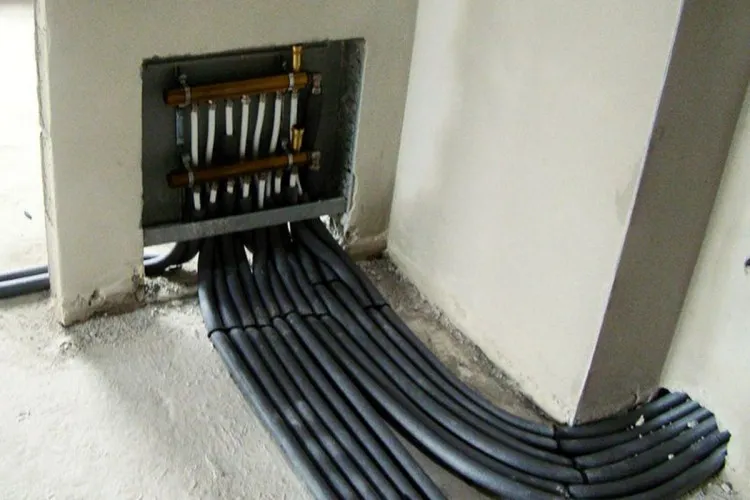

Najczęstsze błędy instalacyjne i jak ich uniknąć?
Błąd #1: Zbyt mały przekrój lub brak żyły ochronnej
To jeden z najbardziej krytycznych błędów, jakie można popełnić. Zastosowanie przewodu o zbyt małym przekroju żył w stosunku do obciążenia (nawet jeśli w przypadku sterowników podłogówki obciążenie jest niewielkie, to margines bezpieczeństwa jest kluczowy) może prowadzić do jego przegrzewania się, degradacji izolacji, a w konsekwencji do zwarcia lub nawet pożaru. Jest to niedopuszczalne. Równie poważnym błędem, a nawet większym, jest brak żyły ochronnej (PE) w systemach 230V. W przypadku awarii izolacji, metalowe elementy mogą znaleźć się pod napięciem, stwarzając śmiertelne zagrożenie porażeniem prądem. Zawsze upewnij się, że używasz przewodów z odpowiednią liczbą żył i właściwym przekrojem.
Błąd #2: Prowadzenie kabli zasilających i sygnałowych w jednym peszlu
To błąd, który często widuję i który generuje mnóstwo problemów, zwłaszcza w kontekście czujników temperatury. Kable zasilające (230V) generują zakłócenia elektromagnetyczne. Jeśli poprowadzisz w jednym peszlu kabel zasilający wraz z cienkim kablem sygnałowym od czujnika temperatury podłogi, te zakłócenia będą wpływać na odczyty. Skutek? Błędne pomiary temperatury, niestabilna praca termostatów, nieprawidłowe sterowanie ogrzewaniem. Zawsze, ale to zawsze, prowadź kabel od czujnika temperatury w osobnym peszlu, z dala od innych przewodów zasilających. To prosta zasada, która pozwala uniknąć wielu frustracji.
Błąd #3: Ignorowanie zaleceń producenta sterownika
Instrukcja montażu dostarczona przez producenta sterownika to nie jest tylko makulatura to najważniejsze źródło informacji o Twoim urządzeniu. Producenci dokładnie określają, jakie typy i przekroje przewodów są wymagane do prawidłowego i bezpiecznego działania ich produktów. Ignorowanie tych zaleceń to nie tylko ryzyko nieprawidłowego działania systemu, ale także utrata gwarancji. W razie problemów, producent może odmówić naprawy, jeśli stwierdzi, że instalacja została wykonana niezgodnie z jego wytycznymi. Zawsze poświęć czas na dokładne zapoznanie się z instrukcją i postępuj zgodnie z nią.
Podsumowanie: Twoja checklista wyboru idealnego kabla
Krótkie zestawienie rekomendacji dla systemów 230V i 24V
| Element systemu / Napięcie | Rekomendowany przewód |
|---|---|
| Główne zasilanie listwy sterującej (230V) | 3x1,5 mm² (YDYp, OMY) |
| Termostat pokojowy do listwy (230V) | 3x1,0 mm² lub 3x1,5 mm² (YDYp, OMY) |
| Termostat pokojowy do listwy (24V) | 2x0,5 mm² lub 2x0,75 mm² (telekomunikacyjny, skrętka) |
| Siłowniki do listwy (230V) | 2x0,75 mm² lub 3x0,75 mm² (OMY) |
| Siłowniki do listwy (24V) | 2x0,5 mm² lub 2x0,75 mm² (OMY, telekomunikacyjny) |
| Czujnik temperatury podłogi | 2x0,5 mm² (dedykowany, zawsze w osobnym peszlu) |
Przeczytaj również: Wysokość kabla do lustra: Poradnik, który zapewni bezpieczeństwo i styl
Ostateczna zasada: Zawsze sprawdzaj instrukcję montażu urządzenia
Niezależnie od ogólnych zasad i moich rekomendacji, zawsze w pierwszej kolejności konsultuj instrukcję montażu dostarczoną przez producenta konkretnego sterownika. To ona zawiera wiążące i precyzyjne informacje, które zapewnią prawidłowe i bezpieczne działanie Twojego systemu ogrzewania podłogowego.
