Kabel do podgrzewacza 18kW: 5x4mm² i 32A. Nie ryzykuj!

Wybór odpowiedniego kabla do przepływowego podgrzewacza wody o mocy 18 kW to nie tylko kwestia prawidłowego działania urządzenia, ale przede wszystkim absolutnego bezpieczeństwa. Jako doświadczony elektryk, wiem, że bagatelizowanie tego aspektu może prowadzić do poważnych konsekwencji, od uszkodzenia instalacji po zagrożenie pożarowe. W tym artykule wyjaśnię, dlaczego odpowiedni przekrój przewodu i właściwe zabezpieczenia są tak kluczowe, odpowiadając na Twoje pytania w sposób precyzyjny i zrozumiały.

Bezpieczeństwo przede wszystkim: dlaczego wybór kabla do podgrzewacza 18 kW jest kluczowy?

Moc 18 kW to naprawdę spore obciążenie dla domowej instalacji elektrycznej. Aby to sobie uświadomić, pomyślmy o tym, że taki podgrzewacz, zasilany trójfazowo (400V), pobiera około 26 amperów prądu na każdą z trzech faz. To ogromna wartość, która wymaga nie tylko odpowiednio dobranego kabla, ale i całej, solidnej instalacji. Niewłaściwy przewód po prostu nie wytrzyma takiego obciążenia, co może skutkować nie tylko awarią, ale przede wszystkim realnym zagrożeniem.

Konsekwencje zastosowania złego przewodu: od utraty gwarancji po ryzyko pożaru

Jako elektryk, widziałem już wiele niefortunnych prób oszczędności na przewodach. Niestety, w przypadku podgrzewacza 18 kW konsekwencje są znacznie poważniejsze niż w przypadku mniejszych urządzeń. Oto, co może się wydarzyć:

• Przegrzewanie się instalacji: Zbyt cienki kabel stawia większy opór, co powoduje jego nadmierne nagrzewanie się. To zjawisko jest nie tylko nieefektywne energetycznie, ale przede wszystkim niebezpieczne.
• Stopienie izolacji: Długotrwałe przegrzewanie prowadzi do uszkodzenia izolacji przewodu. Kiedy izolacja ulegnie stopieniu, żyły kabla mogą się dotknąć.
• Ryzyko zwarcia i pożaru: Stopienie izolacji to prosta droga do zwarcia, które może wywołać iskrzenie, a w najgorszym wypadku pożar. To scenariusz, którego każdy z nas powinien unikać za wszelką cenę.
• Utrata gwarancji na urządzenie: Producenci podgrzewaczy jasno określają warunki gwarancji, w tym wymogi dotyczące instalacji elektrycznej. Podłączenie urządzenia do nieodpowiedniego obwodu niemal na pewno skutkuje utratą gwarancji.
• Zagrożenie dla bezpieczeństwa użytkowników: Niewłaściwa instalacja to ryzyko porażenia prądem, szczególnie w łazience, gdzie woda i elektryczność są blisko siebie.

Zasilanie trójfazowe (400V): dlaczego jest absolutnie niezbędne?

Podgrzewacz wody o mocy 18 kW to urządzenie, które ze względu na swój gigantyczny pobór mocy, musi być zasilane trójfazowo, czyli tzw. "siłą" (400V). Podłączenie go do standardowej instalacji jednofazowej (230V), którą mamy w większości gniazdek, jest po prostu niemożliwe i skrajnie niebezpieczne. Dlaczego? Gdybyśmy spróbowali podłączyć 18 kW do jednej fazy 230V, prąd wyniósłby blisko 78 amperów! Żadna domowa instalacja jednofazowa nie jest w stanie wytrzymać takiego obciążenia. Od razu wysadziłoby bezpieczniki, a w najlepszym wypadku uszkodziłoby instalację. Dlatego, jeśli nie masz w domu "siły", musisz rozważyć jej doprowadzenie lub wybrać podgrzewacz o mniejszej mocy.

Jaki kabel wybrać do podgrzewacza 18 kW? Konkretne parametry techniczne

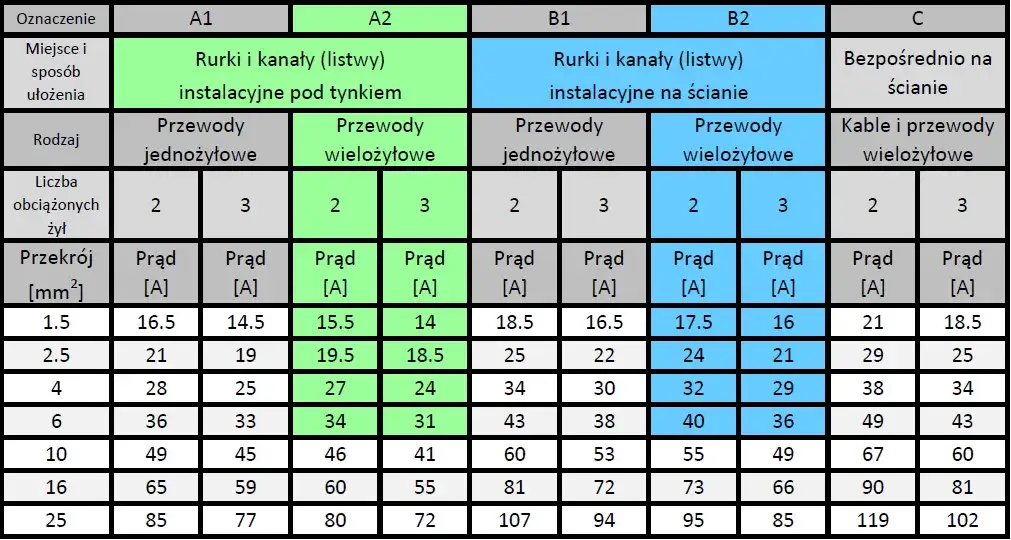

Przechodząc do konkretów, minimalny zalecany przekrój przewodu miedzianego do zasilania podgrzewacza 18 kW to 5x4 mm². Dlaczego akurat taki? Jak już wspomniałem, prąd na każdą fazę wynosi około 26 amperów. Przewód o przekroju 4 mm² jest w stanie bezpiecznie przewodzić prąd o takim natężeniu, zapobiegając nadmiernemu przegrzewaniu się. Pamiętaj, że mówimy tu o minimalnym przekroju. W praktyce, zawsze warto mieć pewien margines bezpieczeństwa, o czym opowiem w kolejnym punkcie.

Kiedy warto zainwestować w grubszy przewód 5x6 mm²?

Choć 5x4 mm² to minimum, jako elektryk zawsze doradzam, aby wziąć pod uwagę pewne czynniki, które mogą skłonić do wyboru przewodu o większym przekroju 5x6 mm². Kiedy warto to zrobić?

• Dłuższe odcinki instalacji: Jeśli odległość od rozdzielnicy do podgrzewacza przekracza 15-20 metrów, większy przekrój kabla pomoże zminimalizować spadki napięcia i zapewnić stabilniejsze zasilanie. Dłuższy kabel to większy opór, a co za tym idzie, większe straty energii i potencjalne nagrzewanie.
• Większy margines bezpieczeństwa: Zawsze dobrze jest mieć pewien zapas. Grubszy kabel to mniejsze ryzyko przegrzewania się, nawet w przypadku nieprzewidzianych, chwilowych przeciążeń.
• Przyszła rozbudowa: Choć mało prawdopodobne w przypadku podgrzewacza, jeśli planujesz w przyszłości inne, mocne urządzenia w pobliżu, grubszy kabel daje większą elastyczność.
• Warunki otoczenia: Jeśli kabel będzie prowadzony w miejscach o podwyższonej temperaturze lub w ciasnych korytkach, gdzie odprowadzanie ciepła jest utrudnione, 5x6 mm² będzie bezpieczniejszym wyborem.

Liczba żył: rola każdej z 5 żył w bezpiecznej pracy urządzenia

Do podgrzewacza trójfazowego potrzebujesz kabla pięciożyłowego. Każda z tych żył ma swoje ściśle określone zadanie i wszystkie są niezbędne do prawidłowego i bezpiecznego działania urządzenia:

1. Trzy żyły fazowe (L1, L2, L3): To nimi płynie prąd roboczy, który zasila grzałki podgrzewacza. Każda z nich przenosi część całkowitej mocy.
2. Żyła neutralna (N): Służy do zamknięcia obwodu elektrycznego i odprowadzenia prądu z powrotem do sieci. Jest niezbędna dla prawidłowego działania urządzeń trójfazowych.
3. Żyła ochronna (PE): To kluczowy element systemu bezpieczeństwa. W przypadku awarii (np. przebicia izolacji i pojawienia się napięcia na obudowie urządzenia), żyła PE odprowadza prąd do ziemi, powodując zadziałanie zabezpieczeń i chroniąc użytkownika przed porażeniem. Nigdy nie wolno jej pomijać ani używać do innych celów!

Typ i oznaczenie przewodu: co musisz wiedzieć o symbolach YDY i YDYp?

W Polsce do instalacji stałych, w tym do zasilania podgrzewaczy, najczęściej stosuje się przewody z miedzi o oznaczeniu YDY lub YDYp. Oba typy charakteryzują się miedzianymi żyłami jednodrutowymi, co oznacza, że każda żyła składa się z jednego solidnego drutu, a nie z wielu cienkich splotów. Izolacja i powłoka tych przewodów wykonane są z polwinitu, materiału o dobrych właściwościach izolacyjnych. Różnica między nimi jest prosta: YDY to przewód okrągły, natomiast YDYp to przewód płaski. Wybór między nimi często zależy od estetyki i sposobu prowadzenia instalacji YDYp jest łatwiejszy do ukrycia pod tynkiem czy listwami przypodłogowymi.

Zabezpieczenia obwodu: co oprócz kabla jest kluczowe dla bezpiecznej instalacji?

Sam kabel to tylko część układanki. Równie ważne, a może nawet ważniejsze, są odpowiednie zabezpieczenia. Dla podgrzewacza 18 kW niezbędny jest trójfazowy wyłącznik nadprądowy, potocznie zwany bezpiecznikiem, o prądzie znamionowym 32A. Powinien on mieć charakterystykę B lub C. Charakterystyka B jest typowa dla obwodów o małych prądach rozruchowych, natomiast C dla obwodów z urządzeniami o większych prądach rozruchowych (choć podgrzewacze zazwyczaj mają małe prądy rozruchowe, charakterystyka C daje większy margines). Ten wyłącznik ma za zadanie chronić kabel przed przeciążeniem i zwarciem, odcinając zasilanie w razie potrzeby. Bez niego, nawet najlepszy kabel może ulec uszkodzeniu.

Wyłącznik różnicowoprądowy (RCD): Twój anioł stróż chroniący przed porażeniem

W instalacjach z urządzeniami wodnymi, takimi jak podgrzewacze, obecność wyłącznika różnicowoprądowego (RCD) jest absolutnie obowiązkowa i krytyczna dla bezpieczeństwa. RCD to Twój anioł stróż, który chroni przed porażeniem prądem elektrycznym. Działa on na zasadzie pomiaru różnicy prądów płynących w obwodzie jeśli wykryje, że prąd "ucieka" z instalacji (np. przez ciało człowieka), natychmiast odcina zasilanie. Jest to zabezpieczenie, które ratuje życie i w żadnym wypadku nie wolno go pomijać, zwłaszcza w łazience.

Gdzie w instalacji umieścić te zabezpieczenia?

Zarówno wyłącznik nadprądowy 32A, jak i wyłącznik różnicowoprądowy, powinny być umieszczone w głównej rozdzielnicy elektrycznej Twojego domu lub mieszkania. Co ważne, muszą one być dedykowane wyłącznie dla obwodu zasilającego podgrzewacz wody. Oznacza to, że podgrzewacz powinien mieć swój własny, niezależny obwód, prowadzony bezpośrednio z rozdzielnicy, bez żadnych innych urządzeń podłączonych do tego samego kabla. To gwarantuje stabilność i bezpieczeństwo zasilania.

Podłączenie podgrzewacza: najważniejsze zasady i dlaczego potrzebujesz elektryka

Podłączenie podgrzewacza wody o mocy 18 kW to zadanie, które bezwzględnie należy powierzyć wykwalifikowanemu elektrykowi. Nie jest to praca dla amatora, a próba samodzielnego montażu jest obarczona ogromnym ryzykiem. Oto dlaczego:

• Niebezpieczeństwo: Praca z wysokimi napięciami i dużymi prądami jest śmiertelnie niebezpieczna dla osoby bez odpowiedniej wiedzy i doświadczenia.
• Złożoność instalacji: Wymaga znajomości przepisów, norm oraz umiejętności prawidłowego doboru i podłączenia wszystkich elementów kabla, zabezpieczeń, uziemienia.
• Utrata gwarancji: Większość producentów zastrzega, że gwarancja na podgrzewacz jest ważna tylko wtedy, gdy urządzenie zostało podłączone przez uprawnionego elektryka.
• Niezgodność z przepisami: Samodzielne podłączanie tak mocnych urządzeń bez odpowiednich uprawnień jest niezgodne z polskim prawem budowlanym i energetycznym.

Rola elektryka z uprawnieniami SEP: dlaczego nie warto na tym oszczędzać?

Elektryk, który podejmie się podłączenia Twojego podgrzewacza, musi posiadać uprawnienia SEP (Stowarzyszenia Elektryków Polskich). Te uprawnienia to dowód na to, że osoba ta posiada niezbędną wiedzę teoretyczną i praktyczną do bezpiecznego i zgodnego z normami wykonywania prac elektrycznych. Jego doświadczenie jest kluczowe, ponieważ potrafi ocenić stan Twojej istniejącej instalacji, dobrać odpowiednie zabezpieczenia, prawidłowo podłączyć przewody i wykonać niezbędne pomiary. Oszczędzanie na fachowcu w tym przypadku to oszczędzanie na własnym bezpieczeństwie, a na to po prostu nie ma miejsca.

Sprawdzenie instalacji przed podłączeniem: co musi zweryfikować fachowiec?

Zanim elektryk podłączy podgrzewacz, powinien dokładnie sprawdzić kilka kluczowych elementów Twojej instalacji. To standardowa procedura, która ma na celu zapewnienie maksymalnego bezpieczeństwa:

• Stan istniejącej instalacji: Czy przewody w ścianach są w dobrym stanie? Czy ich przekrój jest wystarczający dla całego obciążenia domu?
• Uziemienie: Czy system uziemienia działa prawidłowo i jest skuteczny? To podstawa ochrony przed porażeniem.
• Prawidłowe napięcie: Czy napięcie w sieci jest stabilne i zgodne z normami (400V)?
• Zdolność rozdzielnicy: Czy Twoja główna rozdzielnica elektryczna ma wystarczająco miejsca na nowe zabezpieczenia i czy jest w stanie obsłużyć dodatkowe obciążenie 18 kW bez ryzyka przeciążenia?
• Pomiary elektryczne: Wykonanie pomiarów rezystancji izolacji, impedancji pętli zwarcia, czy skuteczności działania RCD.

Unikaj tych błędów: najczęstsze pułapki przy montażu podgrzewacza 18 kW

Jako elektryk, często spotykam się z próbami podłączenia mocnych urządzeń w sposób, który jest po prostu niebezpieczny. Najgroźniejszym błędem, o którym muszę wspomnieć, jest próba podłączenia podgrzewacza 18 kW do istniejącej instalacji jednofazowej (230V). To absolutnie niemożliwe i skrajnie niebezpieczne. Jak już wyjaśniałem, prąd wyniósłby wtedy około 78A, co jest wartością, której żadna domowa instalacja jednofazowa po prostu nie wytrzyma. Skutki to natychmiastowe zadziałanie zabezpieczeń, a w najgorszym wypadku poważne uszkodzenie instalacji, przegrzanie przewodów i ryzyko pożaru. Tego błędu po prostu nie wolno popełnić.

Błąd #2: Wykorzystanie istniejącego gniazdka o zbyt małym przekroju kabli

Kolejnym, bardzo często popełnianym błędem jest próba podłączenia podgrzewacza 18 kW do istniejącego gniazdka, które zazwyczaj jest zasilane kablem o przekroju 2,5 mm². Nawet jeśli jest to gniazdko trójfazowe, kabel 2,5 mm² jest zdecydowanie za cienki dla tak dużej mocy. Przewód ten nie jest przystosowany do przewodzenia prądu o natężeniu 26A na fazę, co doprowadzi do jego przegrzewania, stopienia izolacji i w konsekwencji ryzyka zwarcia i pożaru. Podgrzewacz 18 kW wymaga dedykowanego obwodu z odpowiednio grubym kablem.

Błąd #3: Brak dedykowanego obwodu zasilającego prosto z rozdzielnicy

Podgrzewacz 18 kW musi mieć swój własny, dedykowany obwód zasilający, prowadzony bezpośrednio z głównej rozdzielnicy elektrycznej. Oznacza to, że do tego kabla nie mogą być podłączone żadne inne urządzenia w domu. Dlaczego to takie ważne? Dedykowany obwód zapewnia stabilne i bezpieczne zasilanie, minimalizując ryzyko przeciążeń i awarii. Podłączanie podgrzewacza do obwodu, który zasila już inne urządzenia, jest proszeniem się o kłopoty i częste wybijanie bezpieczników.

Błąd #4: Prowadzenie kabla w sposób narażający go na uszkodzenia mechaniczne

Nawet najlepszy kabel o odpowiednim przekroju nie spełni swojej roli, jeśli zostanie źle poprowadzony. Należy bezwzględnie unikać prowadzenia kabla w miejscach, gdzie może być narażony na uszkodzenia mechaniczne zgniecenia, przetarcia, przecięcia. Kabel powinien być odpowiednio zabezpieczony, np. w peszlu, rurkach ochronnych lub korytkach kablowych, szczególnie w miejscach, gdzie istnieje ryzyko jego naruszenia. Uszkodzenie izolacji to prosta droga do zwarcia i zagrożenia porażeniem.

Twoja checklista: bezpieczna instalacja podgrzewacza 18 kW

Aby ułatwić Ci zapamiętanie najważniejszych informacji, przygotowałem krótką checklistę kluczowych parametrów, które musisz mieć na uwadze przy instalacji podgrzewacza 18 kW:

• Zasilanie: Trójfazowe (400V).
• Minimalny przekrój przewodu: 5x4 mm² miedzi (YDY lub YDYp).
• Zalecany przekrój przewodu (dla dłuższych odcinków/większego marginesu): 5x6 mm² miedzi.
• Wyłącznik nadprądowy: Trójfazowy 32A, charakterystyka B lub C.
• Wyłącznik różnicowoprądowy (RCD): Obowiązkowy.
• Obwód: Dedykowany, prowadzony bezpośrednio z rozdzielnicy.
• Wykonawca: Elektryk z uprawnieniami SEP.

Przeczytaj również: Rozładowany akumulator? Odpal auto z kabli bez ryzyka!

Kiedy i jak rozmawiać z elektrykiem, by mieć pewność dobrze wykonanej pracy?

Rozmowa z elektrykiem to klucz do sukcesu. Nie bój się zadawać pytań i upewniać się, że wszystko zostanie wykonane prawidłowo. Oto lista punktów, które warto poruszyć z fachowcem:

• Uprawnienia SEP: Poproś o okazanie aktualnych uprawnień. To Twoje prawo.
• Proponowany przekrój kabla: Upewnij się, że elektryk planuje użyć kabla 5x4 mm² lub 5x6 mm². Zapytaj, dlaczego wybrał dany przekrój.
• Typ zabezpieczeń: Potwierdź, że zostaną zainstalowane odpowiednie wyłączniki nadprądowy 32A i różnicowoprądowy.
• Dedykowany obwód: Zapytaj, czy podgrzewacz będzie miał swój własny, niezależny obwód zasilający.
• Stan istniejącej instalacji: Poproś o ocenę stanu Twojej obecnej instalacji i ewentualne zalecenia dotyczące jej modernizacji.
• Pomiary po instalacji: Upewnij się, że elektryk wykona niezbędne pomiary elektryczne po zakończeniu prac i wystawi protokół.
