W dzisiejszych czasach, kiedy coraz więcej osób decyduje się na samodzielne prace w domowych instalacjach elektrycznych, kluczowe staje się posiadanie rzetelnej wiedzy o bezpiecznych i skutecznych metodach łączenia przewodów. Ten praktyczny poradnik krok po kroku ma za zadanie rozwiać wszelkie wątpliwości dotyczące stosowania szybkozłączek WAGO, pomagając Ci uniknąć typowych błędów i zapewnić trwałe oraz bezpieczne połączenia.

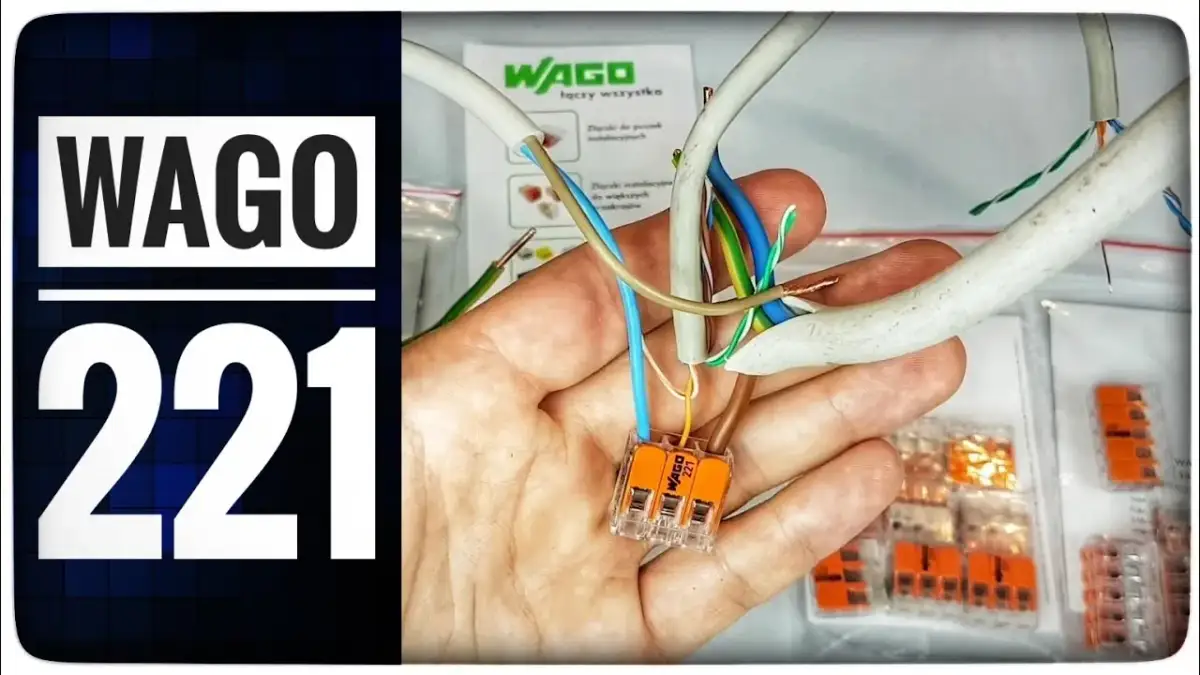

Bezpieczne i trwałe połączenia elektryczne klucz do prawidłowego montażu złączek WAGO.
- Uniwersalność i specjalizacja: Najpopularniejsze serie, takie jak WAGO 221, są wszechstronne i pasują zarówno do przewodów drutowych, jak i linkowych, podczas gdy seria 773 (push-wire) jest dedykowana głównie do przewodów sztywnych.
- Precyzyjny dobór: Zawsze dobieraj złączkę do rodzaju i przekroju przewodu, zwracając uwagę na oznaczenia producenta, aby zapewnić optymalny kontakt elektryczny.
- Prawidłowe przygotowanie: Kluczowe jest odizolowanie przewodu na długość wskazaną na obudowie złączki (zazwyczaj 10-11 mm), co gwarantuje pełne i bezpieczne wsunięcie.
- Wizualna weryfikacja: Transparentne obudowy złączek WAGO 221 umożliwiają łatwą kontrolę wzrokową, czy przewód został wsunięty do końca i czy izolacja nie wchodzi w obszar styku.
- Zasady ponownego użycia: Złączki z dźwignią (seria 221) są wielokrotnego użytku, natomiast złączki typu "push-wire" (seria 773) są jednorazowe i nie powinny być ponownie wykorzystywane.
- Technologia sprężynowa: Oparta na zacisku sprężynowym technologia WAGO eliminuje ryzyko poluzowania się połączeń, zapewniając niezmiennie wysoki poziom bezpieczeństwa przez lata.
WAGO zmienia zasady gry: rewolucja w domowych instalacjach elektrycznych
Jako elektryk z wieloletnim doświadczeniem, pamiętam czasy, gdy łączenie przewodów w instalacjach elektrycznych było synonimem żmudnego skręcania, lutowania i starannego izolowania. Tradycyjne kostki śrubowe, choć nadal obecne, często sprawiały problemy z poluzowaniem się połączeń, zwłaszcza pod wpływem drgań czy zmian temperatury. Wprowadzenie szybkozłączek WAGO było dla mnie prawdziwą rewolucją. Dzięki nim montaż stał się nie tylko nieporównywalnie szybszy i łatwiejszy, ale przede wszystkim bezpieczniejszy. Eliminacja potrzeby izolowania każdego połączenia osobno to ogromna oszczędność czasu i pewność, że każdy styk jest prawidłowo zabezpieczony.
Pewność i trwałość połączenia: jak technologia zacisku sprężynowego zapewnia bezpieczeństwo na lata?
Sercem technologii WAGO jest genialny w swojej prostocie zacisk sprężynowy. To właśnie on odpowiada za niezawodność i bezpieczeństwo tych złączek. W przeciwieństwie do połączeń śrubowych, które z czasem mogą się poluzować, zacisk sprężynowy WAGO utrzymuje stały, optymalny docisk na przewodzie. Oznacza to, że połączenie jest odporne na wibracje, zmiany temperatury i starzenie się materiałów. Z mojego doświadczenia wynika, że to właśnie ta cecha sprawia, że instalacje wykonane z użyciem WAGO są tak trwałe i bezawaryjne. Dodatkowo, wszystkie złączki WAGO posiadają niezbędne certyfikaty, potwierdzające ich zgodność z rygorystycznymi normami bezpieczeństwa, co daje mi jako instalatorowi pełen spokój ducha.
Wybierz mądrze: jak dobrać idealną złączkę WAGO do każdego projektu
Drut czy linka? Kluczowe pytanie, od którego zależy wybór złączki
Zanim wybierzesz złączkę, musisz poznać typ przewodu, z którym pracujesz. Przewody drutowe, zwane też sztywnymi lub jednodrutowymi, składają się z pojedynczego, litego drutu. Są one powszechnie stosowane w instalacjach podtynkowych. Z kolei przewody linkowe (giętkie, wielodrutowe) składają się z wielu cienkich drucików, co czyni je elastycznymi i idealnymi do podłączania ruchomych urządzeń. Złączki WAGO serii 221 są uniwersalne obsługują zarówno przewody drutowe, jak i linkowe, co czyni je niezwykle praktycznym wyborem. Natomiast złączki typu "push-wire", takie jak popularna seria 773, są przeznaczone głównie do przewodów drutowych. Próba umieszczenia w nich przewodu linkowego bez odpowiedniej tulejki zaciskowej to jeden z najczęstszych błędów, który może prowadzić do niestabilnego i niebezpiecznego połączenia. Zawsze zwracaj na to uwagę!

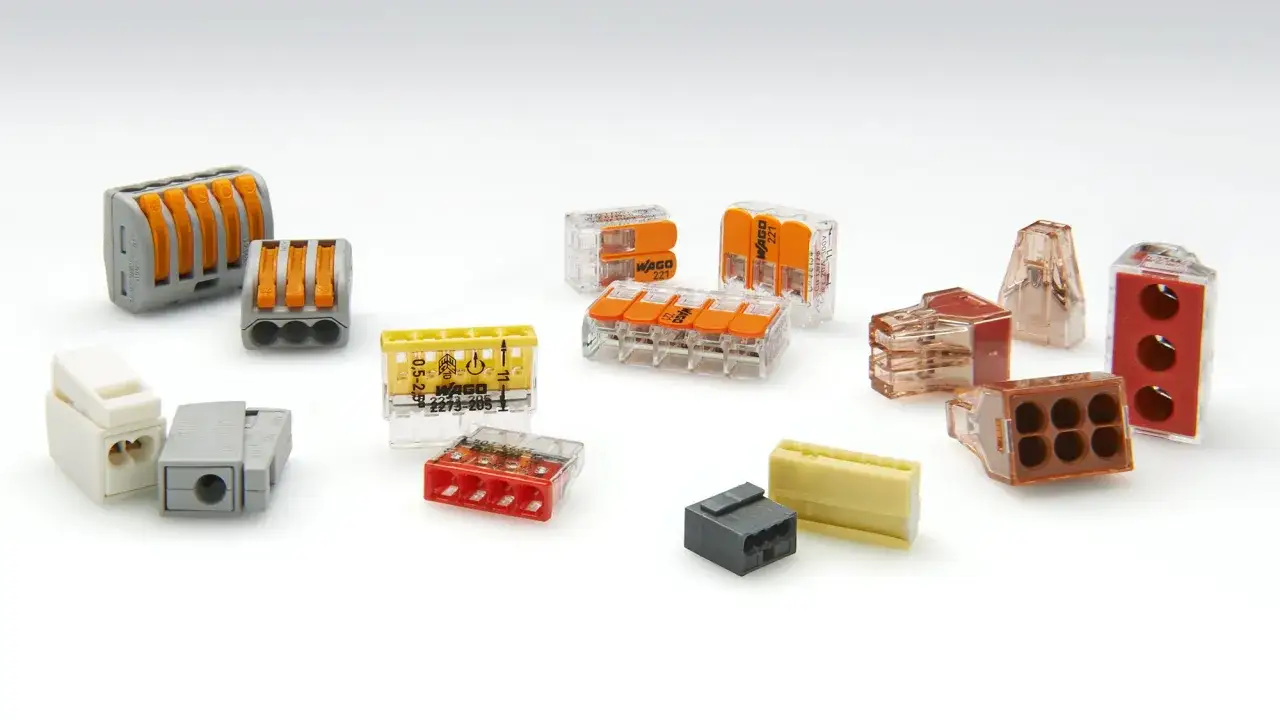

Przewodnik po najpopularniejszych seriach: kiedy wybrać WAGO 221, a kiedy inną?
| Cecha | Seria WAGO 221 (z dźwignią) | Seria WAGO 773 (push-wire) |
|---|---|---|
| Rodzaj zacisku | Dźwigniowy (otwierany i zamykany) | Wciskany (bezpośrednie wsunięcie przewodu) |
| Kompatybilność z typami przewodów | Drutowe, linkowe (uniwersalne) | Głównie drutowe (sztywne), linkowe tylko z tulejką |
| Zakres obsługiwanych przekrojów | 0,14 4 mm² (linka), 0,2 6 mm² (drut) | 0,75 2,5 mm² (drut) |
| Główne zastosowanie | Instalacje domowe, puszki instalacyjne, rozdzielnice, oświetlenie, uniwersalne zastosowania | Puszki instalacyjne, łączenie przewodów oświetleniowych, stałe instalacje drutowe |
| Możliwość ponownego użycia | Tak, wielokrotnego użytku | Nie (jednorazowe, choć demontaż jest możliwy) |
Co mówią kolory i cyfry? Jak czytać oznaczenia na obudowie złączki?
Obudowa każdej złączki WAGO to prawdziwa skarbnica informacji, które są absolutnie kluczowe dla prawidłowego i bezpiecznego montażu. Nie ignoruj tych oznaczeń! Znajdziesz na nich między innymi:
- Długość odizolowania: To niezwykle ważna informacja, zazwyczaj przedstawiona jako miarka lub liczba milimetrów (np. 11 mm). Wskazuje, jak długi odcinek izolacji należy zdjąć z przewodu.
- Zakres przekrojów: Określa minimalny i maksymalny przekrój przewodu, jaki może być bezpiecznie podłączony do danej złączki (np. 0,2 4 mm²).
- Napięcie i prąd znamionowy: Informują o maksymalnym dopuszczalnym napięciu (np. 450V) i prądzie (np. 32A), z jakimi złączka może pracować. Przekroczenie tych wartości jest bardzo niebezpieczne.
- Typ przewodu: Czasem symbolicznie oznaczony (np. pełne kółko dla drutu, przerywane dla linki).
Zrozumienie tych symboli to podstawa. Pamiętaj, że ignorowanie ich może prowadzić do poważnych awarii, a nawet pożaru.
Instalacja WAGO bez tajemnic: szczegółowy przewodnik krok po kroku
Krok 1: Precyzyjne przygotowanie przewodu jak długi odcinek izolacji zdjąć?
- Pierwszym i absolutnie kluczowym etapem jest prawidłowe odizolowanie przewodu. Na każdej złączce WAGO, zazwyczaj na jej boku, znajdziesz miarkę lub wyraźne oznaczenie, ile milimetrów izolacji należy zdjąć. Standardowo jest to około 10-11 mm.
- Użyj dobrej jakości narzędzia do ściągania izolacji, aby uzyskać czyste i równe cięcie, nie uszkadzając przy tym żył przewodu.
- Dlaczego to tak ważne? Zbyt krótki odcinek odizolowanego przewodu może skutkować słabym kontaktem elektrycznym i przegrzewaniem się połączenia. Z kolei zbyt długi odcinek może prowadzić do wystawania nieizolowanej miedzi poza złączkę, co stwarza ryzyko zwarcia lub porażenia prądem. Precyzja to podstawa bezpieczeństwa!
Krok 2: Otwarcie zacisku i wprowadzenie kabla technika dla złączek z dźwignią (seria 221)
- Dla złączek WAGO serii 221, proces jest intuicyjny. Zacznij od podniesienia pomarańczowej dźwigni do góry, aż poczujesz wyraźny opór. To otwiera zacisk.
- Następnie, upewnij się, że przewód jest prosto i bez zagięć. Wsuń odizolowany koniec przewodu do otworu złączki aż do samego oporu. Powinieneś poczuć, że przewód wszedł głęboko.
- Na koniec, opuść dźwignię z powrotem do pozycji początkowej. Powinna zatrzasnąć się na swoim miejscu, pewnie zaciskając przewód. Sprawdź delikatnie, czy przewód jest stabilnie zamocowany i nie da się go łatwo wyciągnąć.
Krok 3: Montaż w złączkach wtykowych "push-wire" (seria 773)
- Montaż w złączkach serii 773, czyli typu "push-wire", jest jeszcze prostszy, ale wymaga pewności. Po prawidłowym odizolowaniu przewodu (pamiętając, że te złączki są głównie do drutów sztywnych), po prostu zdecydowanie wsuń go do otworu złączki, aż poczujesz opór.
- Przewód powinien wejść głęboko i stabilnie. Nie ma tu dźwigni do zamykania zacisk sprężynowy automatycznie blokuje przewód.
- Jeśli pracujesz z przewodem linkowym i musisz użyć złączki 773, konieczne jest wcześniejsze zaciśnięcie na nim odpowiedniej tulejki. W przeciwnym razie połączenie będzie niestabilne i niebezpieczne.
Krok 4: Wzrokowa kontrola jak mieć 100% pewności, że połączenie jest prawidłowe?
- Po zamontowaniu każdego przewodu, przeprowadź wizualną kontrolę. W przypadku złączek serii 221, ich przezroczysta obudowa jest tu nieoceniona.
- Sprawdź, czy odizolowana część przewodu jest w całości widoczna wewnątrz złączki i czy nie wystaje poza jej korpus.
- Upewnij się, że izolacja przewodu dochodzi do samego końca złączki, ale nie wchodzi w obszar styku.
- Delikatnie pociągnij za przewód, aby sprawdzić, czy jest on solidnie zamocowany i czy nie ma luzów. Każde prawidłowe połączenie powinno być stabilne i pewne.
Unikaj pułapek: 5 błędów przy montażu WAGO i jak ich nie popełnić
Błąd #1: Niewłaściwa długość odizolowanego przewodu i jego konsekwencje
To jeden z najczęstszych błędów, który z mojego doświadczenia wynika z pośpiechu lub niedokładności. Zbyt krótki odcinek odizolowanego przewodu oznacza, że zacisk sprężynowy nie ma pełnej powierzchni styku z miedzią, co prowadzi do zwiększenia rezystancji, przegrzewania się, a w konsekwencji do uszkodzenia połączenia, a nawet pożaru. Z drugiej strony, zbyt długi odcinek odizolowanego przewodu, wystający poza złączkę, stwarza ryzyko zwarcia z innymi elementami instalacji lub porażenia prądem. Zawsze poświęć chwilę na precyzyjne odizolowanie przewodu, korzystając z miarki na obudowie złączki.
Błąd #2: Mieszanie typów przewodów w nieodpowiednich złączkach
Jak już wspomniałem, złączki typu "push-wire" (np. seria 773) są przeznaczone głównie do przewodów drutowych. Próba umieszczenia w nich przewodu linkowego bez odpowiedniej tulejki zaciskowej to poważny błąd. Cienkie żyłki linki mogą nie zostać prawidłowo zaciśnięte przez sprężynę, co prowadzi do niestabilnego połączenia, iskrzenia i przegrzewania. Jeśli musisz połączyć linkę, zawsze używaj uniwersalnych złączek WAGO 221 lub, w ostateczności, zastosuj tulejkę zaciskową na przewodzie linkowym przed włożeniem go do złączki 773.
Błąd #3: Niepełne wsunięcie kabla do zacisku ukryte zagrożenie
Często zdarza się, że przewód nie jest wsunięty do końca w zacisk złączki. Może to wynikać z pośpiechu, braku siły (w przypadku złączek push-wire) lub zagięcia przewodu. Konsekwencje są podobne do zbyt krótkiego odizolowania słaby kontakt, zwiększona rezystancja, przegrzewanie się punktu styku. To ukryte zagrożenie, które może objawić się dopiero po pewnym czasie eksploatacji. Dlatego tak ważna jest wizualna kontrola (szczególnie w przezroczystych złączkach 221) i zdecydowane wsuwanie przewodu aż do oporu.
Błąd #4: Ignorowanie maksymalnego przekroju i prądu znamionowego
Każda złączka ma swoje ograniczenia, które są wyraźnie oznaczone na jej obudowie. Użycie złączki do przewodów o przekroju większym niż dopuszczalny, lub przepuszczanie przez nią prądu o natężeniu przekraczającym wartość znamionową, jest skrajnie niebezpieczne. Prowadzi to do nadmiernego nagrzewania się złączki, uszkodzenia jej izolacji, stopienia plastiku, a w najgorszym przypadku do pożaru. Zawsze dobieraj złączkę z odpowiednim zapasem, szczególnie w obwodach o dużym obciążeniu.
Błąd #5: Ponowne używanie złączek jednorazowego użytku dlaczego to zły pomysł?
Złączki typu "push-wire" (seria 773) są zaprojektowane jako jednorazowe. Choć technicznie możliwe jest wyjęcie z nich przewodu (często poprzez kręcenie i ciągnięcie), producenci stanowczo odradzają ich ponowne używanie. Dlaczego? Proces wyjmowania przewodu może osłabić sprężynę zaciskową, co prowadzi do utraty jej pierwotnej siły docisku. W efekcie, ponowne połączenie może być niestabilne, przegrzewać się i stanowić poważne zagrożenie. Złączki są na tyle tanie, że nie warto ryzykować bezpieczeństwa całej instalacji dla kilku złotych oszczędności.
WAGO: demontaż i ponowne użycie co musisz wiedzieć?

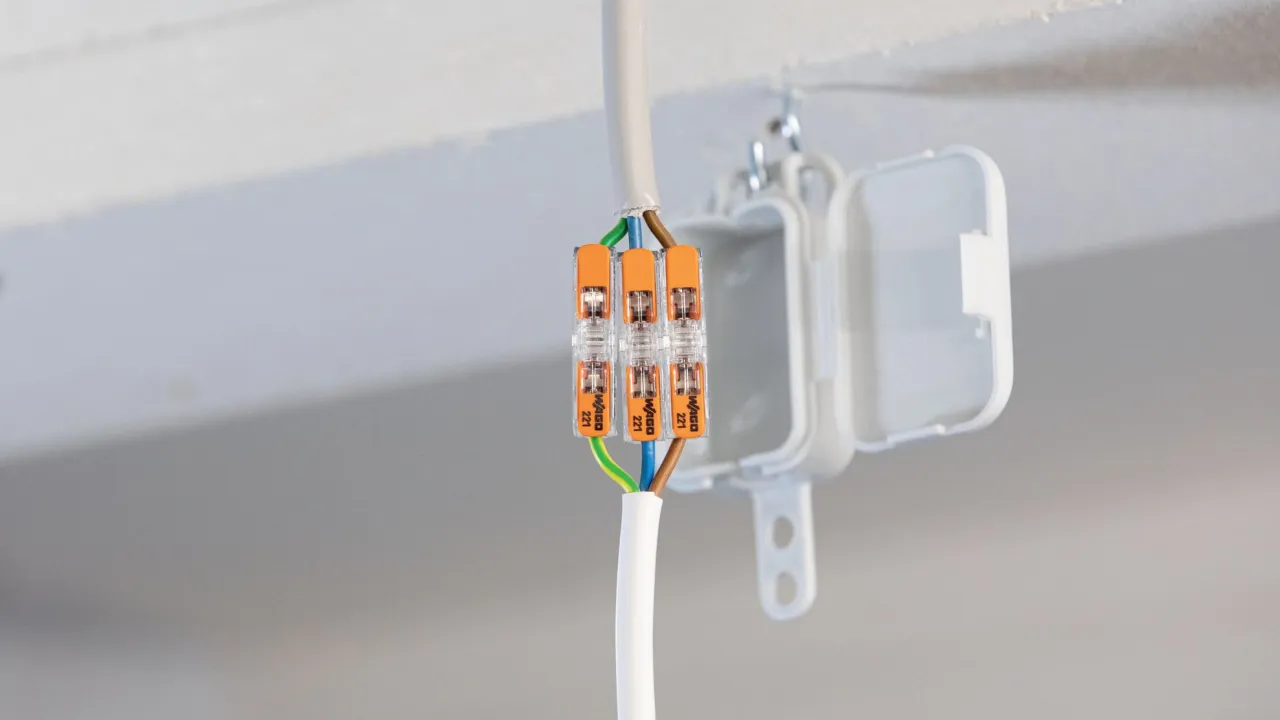

Jak prawidłowo zdemontować połączenie w złączkach z dźwignią?
Jedną z największych zalet złączek WAGO serii 221 jest ich wielokrotność użytku. Demontaż jest równie prosty, jak montaż. Aby zwolnić przewód, wystarczy ponownie podnieść pomarańczową dźwignię do góry. Zacisk się otworzy, umożliwiając swobodne wyciągnięcie przewodu. Dzięki temu możesz bez problemu modyfikować instalację, wymieniać elementy lub poprawiać błędy, nie niszcząc złączki. To ogromna wygoda i oszczędność, którą doceniam w codziennej pracy.
Złączki wtykowe czy próba demontażu zawsze oznacza zniszczenie złączki?
W przypadku złączek wciskanych, takich jak seria 773, sytuacja jest inna. Jak już wspomniałem, są one technicznie jednorazowe. Choć istnieje metoda demontażu polegająca na jednoczesnym kręceniu i ciągnięciu przewodu producenci nie zalecają ponownego użycia takiej złączki. Dlaczego? Proces wyjmowania przewodu, zwłaszcza jeśli jest on sztywny i mocno osadzony, może trwale osłabić wewnętrzny mechanizm zaciskowy. W rezultacie, kolejna próba użycia może skutkować niewystarczającą siłą docisku, co prowadzi do niestabilnego i potencjalnie niebezpiecznego połączenia. Moja rada jest prosta: jeśli musisz wyjąć przewód ze złączki 773, po prostu ją wymień na nową. Bezpieczeństwo jest najważniejsze.
WAGO dla zaawansowanych: nietypowe zastosowania i sprytne porady
Jak wykorzystać złączki do tworzenia punktów pomiarowych w instalacji?
Złączki WAGO, zwłaszcza seria 221, oferują coś więcej niż tylko łączenie przewodów. Ich konstrukcja pozwala na sprytne wykorzystanie ich jako bezpiecznych i łatwo dostępnych punktów pomiarowych w instalacji. W górnej części wielu złączek znajdziesz małe otwory, które są przeznaczone do wprowadzenia końcówek pomiarowych multimetru. Dzięki temu możesz szybko i bezpiecznie sprawdzić napięcie w obwodzie bez konieczności rozłączania przewodów czy ryzykowania kontaktu z nieizolowanymi elementami. To funkcja, która znacząco ułatwia diagnostykę i serwisowanie instalacji.
Przeczytaj również: Ile zapłacisz za światłowód? Kabel, spawanie, montaż pełen koszt
Porządek w puszce instalacyjnej czyli WAGO jako sposób na organizację przewodów
Każdy, kto kiedykolwiek otwierał starą puszkę instalacyjną pełną splątanych przewodów i taśmy izolacyjnej, doceni zalety WAGO. Kompaktowe rozmiary, przejrzysta konstrukcja (zwłaszcza w serii 221) i możliwość estetycznego ułożenia przewodów sprawiają, że złączki te są idealne do utrzymania porządku. Zorganizowane połączenia to nie tylko estetyka, ale przede wszystkim funkcjonalność. W czystej i uporządkowanej puszce znacznie łatwiej jest zlokalizować konkretny przewód, przeprowadzić pomiary czy dokonać ewentualnych modyfikacji. To oszczędność czasu i nerwów dla każdego, kto będzie musiał kiedyś zajrzeć do tej instalacji w tym dla Ciebie!
