Zarabianie kabla Ethernet: Krok po kroku i bez błędów

Samodzielne zarobienie kabla Ethernet to umiejętność niezwykle przydatna dla każdego, kto ceni sobie porządek w sieci domowej czy biurowej. Pozwala nie tylko na idealne dopasowanie długości kabla do Twoich potrzeb, eliminując plątaninę nadmiarowych przewodów, ale także generuje znaczące oszczędności w porównaniu do zakupu gotowych patchcordów. W tym przewodniku pokażę Ci krok po kroku, jak profesjonalnie zamontować wtyk RJ-45 na kablu sieciowym, gwarantując stabilne i szybkie połączenie.

Dlaczego warto samodzielnie zarobić kabel sieciowy?

sieciowego, czyli montowanie na jego końcach wtyków modularnych RJ-45, to czynność, która na pierwszy rzut oka może wydawać się skomplikowana. Nic bardziej mylnego! To prosta procedura, która przynosi wiele korzyści. Przede wszystkim, daje Ci pełną kontrolę nad długością kabla. Koniec z kupowaniem standardowych długości, które są albo za krótkie, albo generują nieestetyczne pętle. Możesz stworzyć kabel idealnie dopasowany do odległości między urządzeniami, co przekłada się na lepszą estetykę i organizację przestrzeni.

Kolejnym argumentem jest ekonomia. Gotowe kable sieciowe, zwłaszcza te dłuższe, potrafią być zaskakująco drogie. Kupując kabel w rolce i wtyki osobno, możesz znacząco obniżyć koszty, szczególnie jeśli potrzebujesz wielu połączeń. Co więcej, satysfakcja z samodzielnie wykonanej pracy jest nie do przecenienia. Mając pewność, że kabel został zarobiony poprawnie, zyskujesz zaufanie do własnych umiejętności i niezależność od gotowych rozwiązań.

W tym artykule pokażę Ci, że zarabianie kabla to nie czarna magia, a praktyczna umiejętność, którą opanujesz bez trudu. Przygotuj narzędzia, a ja poprowadzę Cię przez każdy etap tego procesu.

Niezbędne narzędzia i materiały

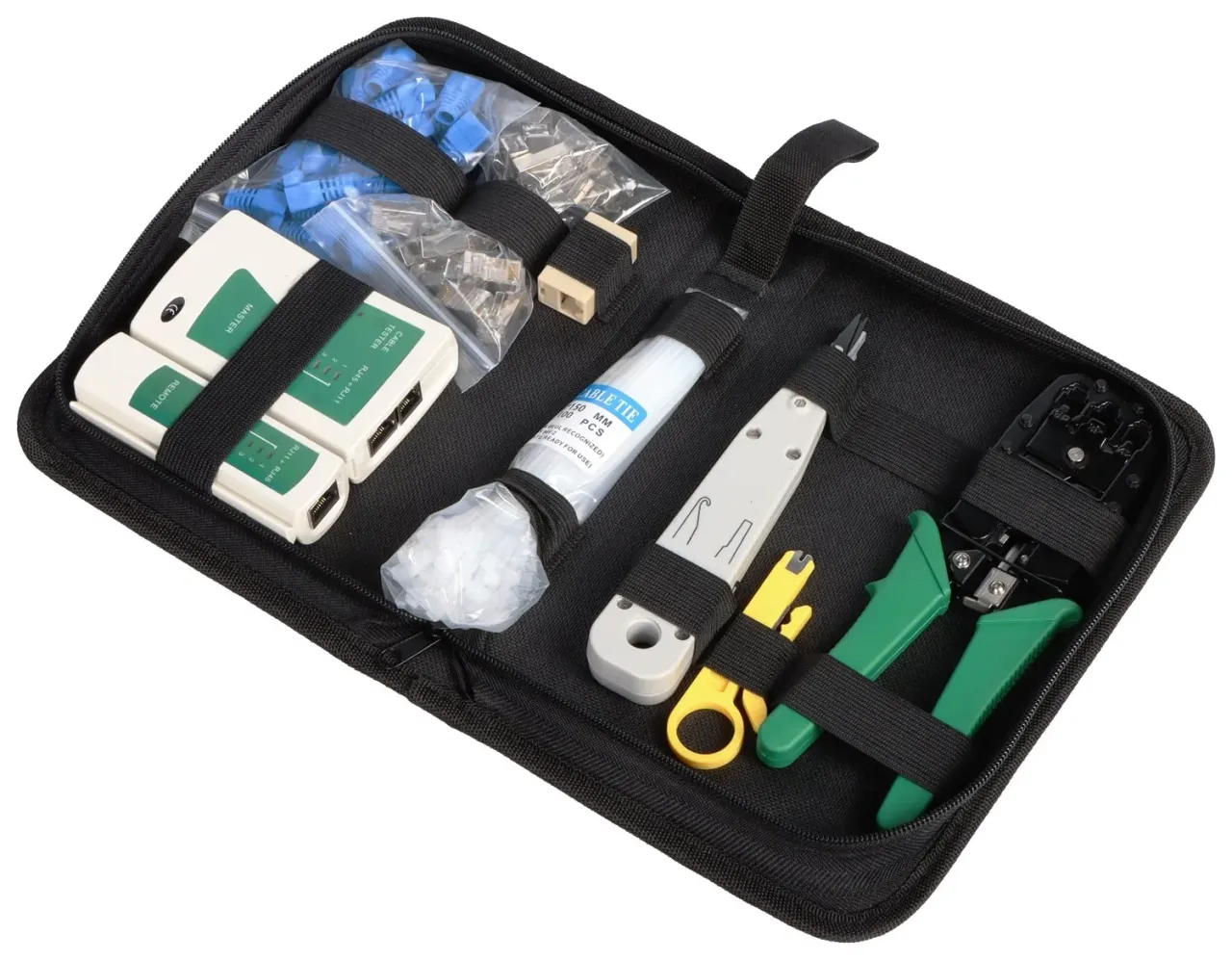

Zanim przystąpimy do pracy, musimy skompletować odpowiednie narzędzia i materiały. Ich dobór jest kluczowy dla prawidłowego i trwałego połączenia. Oto lista, co będzie Ci potrzebne:

• Kabel typu skrętka (UTP, FTP, kategorie 5e, 6): To podstawowy element naszej sieci. Do użytku domowego najczęściej wybiera się kable kategorii 5e lub 6. Kable UTP (Unshielded Twisted Pair) są nieekranowane i wystarczające do większości zastosowań domowych. Kable FTP (Foiled Twisted Pair) posiadają ekranowanie, które chroni przed zakłóceniami elektromagnetycznymi, co jest przydatne w środowiskach o dużym natężeniu zakłóceń.

• Wtyki modularne RJ-45 (8P8C): To plastikowe końcówki, które montujemy na kablu. Symbol 8P8C oznacza, że wtyk ma 8 pozycji na piny i 8 pinów. Upewnij się, że wtyki są odpowiednie do kategorii Twojego kabla (np. wtyki do kat. 6 mają szersze prowadnice na grubsze żyły). Opcjonalne osłonki na wtyki nie są niezbędne, ale poprawiają estetykę i chronią zatrzask przed przypadkowym złamaniem.

• Zaciskarka do wtyków RJ-45: To kluczowe narzędzie, które służy do wciśnięcia pinów wtyku w żyły kabla oraz zaciśnięcia blokady stabilizującej kabel we wtyku. Dobrej jakości zaciskarka to inwestycja, która się opłaca, zapewniając precyzyjne i powtarzalne połączenia.

• Ściągacz izolacji (często zintegrowany z zaciskarką): Służy do precyzyjnego usunięcia zewnętrznej izolacji kabla bez uszkadzania wewnętrznych żył. Wiele zaciskarek ma wbudowany taki ściągacz, co jest bardzo wygodne.

• Precyzyjne cążki lub ostry nożyk: Będą potrzebne do równego przycięcia żył kabla przed wsunięciem ich do wtyku. Równe cięcie to podstawa sukcesu!

• Tester kabli sieciowych LAN: To narzędzie, które szczerze polecam. Pozwala on na szybką i niezawodną weryfikację poprawności zarobienia kabla. Sprawdza ciągłość każdej żyły oraz ich prawidłową kolejność, eliminując zgadywanie i frustrację. Bez testera, sprawdzenie kabla opiera się na metodzie "prób i błędów", co jest czasochłonne i niepewne.

Standardy kolejności żył: T568B i T568A

Aby kabel sieciowy działał poprawnie, żyły wewnątrz wtyku RJ-45 muszą być ułożone w ściśle określonej kolejności. Istnieją dwa główne standardy, które to definiują: T568A i T568B. W Polsce i w większości Europy dominującym i powszechnie stosowanym standardem jest T568B. To właśnie ten schemat będziemy wykorzystywać w naszym przewodniku.

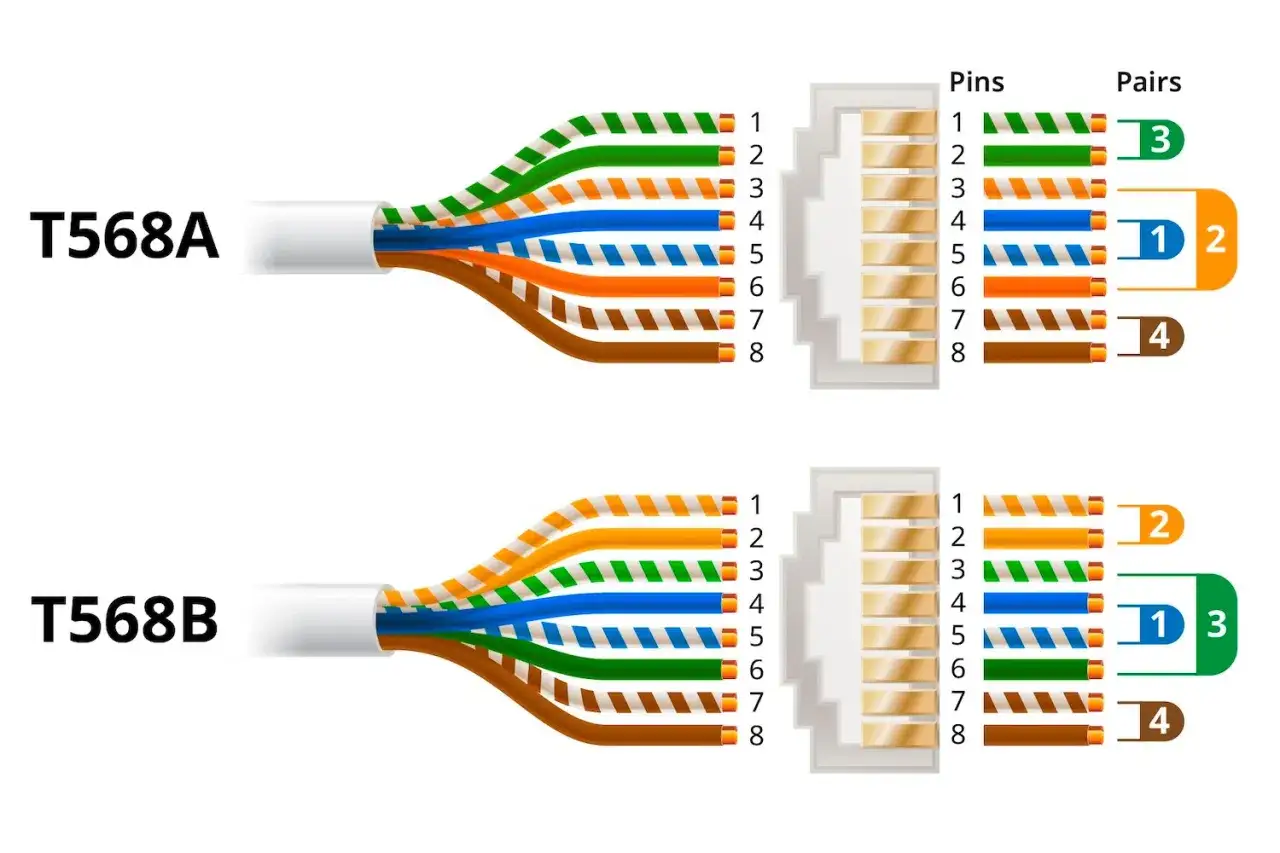

Oto prawidłowa kolejność żył dla standardu T568B, licząc od lewej strony, gdy patrzymy na wtyk z pinami do góry i zatrzaskiem na dole:

1. Biało-pomarańczowy
2. Pomarańczowy
3. Biało-zielony
4. Niebieski
5. Biało-niebieski
6. Zielony
7. Biało-brązowy
8. Brązowy

Standard T568A różni się zamianą miejscami par zielonej i pomarańczowej. Choć rzadziej spotykany w Europie, możesz się z nim zetknąć w niektórych instalacjach, zwłaszcza w Ameryce Północnej. Ważne jest, aby oba końce kabla były zarobione według tego samego standardu (np. oba T568B), jeśli chcesz stworzyć tzw. kabel prosty (patchcord), służący do łączenia urządzeń o różnych rolach (np. komputer-router, switch-serwer).

Dawniej, do bezpośredniego łączenia dwóch komputerów lub dwóch switchy, używano kabli krosowanych (crossover), gdzie jeden koniec był zarobiony według T568A, a drugi według T568B. Dziś, dzięki technologii Auto MDI-X, która jest wbudowana w większość nowoczesnych urządzeń sieciowych, kable krosowane są praktycznie zbędne. Urządzenia same potrafią wykryć i dostosować się do rodzaju połączenia, niezależnie od tego, czy używasz kabla prostego, czy krosowanego.

Jak zarobić kabel Ethernet krok po kroku (standard T568B)

Przejdźmy teraz do sedna, czyli praktycznego zarabiania kabla. Pamiętaj o precyzji i cierpliwości to klucz do sukcesu.

1. Krok 1: Przygotowanie kabla
   Na początek, jeśli używasz osłonki na wtyk, nasuń ją na kabel, zanim zaczniesz cokolwiek ściągać! Później będzie za późno. Następnie, za pomocą ściągacza izolacji, ostrożnie usuń zewnętrzną izolację kabla na długości około 2-3 centymetrów. Bardzo ważne jest, aby nie uszkodzić izolacji pojedynczych, kolorowych żył wewnątrz. Jeśli ściągacz nie ma regulacji, zrób to delikatnie, obracając narzędziem wokół kabla i sprawdzając, czy nacięcie nie jest zbyt głębokie.

2. Krok 2: Rozplatanie i prostowanie żył
   Po zdjęciu zewnętrznej izolacji zobaczysz cztery pary skręconych ze sobą żył. Twoim zadaniem jest rozplecenie tych par i maksymalne wyprostowanie wszystkich ośmiu żył. Muszą być one proste i gładkie, aby łatwo wsunęły się do wtyku. Im dokładniej to zrobisz, tym łatwiejsze będą kolejne kroki.

3. Krok 3: Układanie kolorów
   Teraz ułóż osiem żył w jednej płaszczyźnie, zgodnie ze schematem T568B, który omówiliśmy wcześniej: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy. Upewnij się, że żyły ściśle przylegają do siebie i są w odpowiedniej kolejności. Podwójnie sprawdź kolejność! To najczęstsze źródło błędów.

4. Krok 4: Idealne cięcie
   Gdy żyły są już ułożone w prawidłowej kolejności i proste, użyj precyzyjnych cążek lub ostrego nożyka, aby równo przyciąć ich końcówki. Idealna długość od krawędzi zewnętrznej izolacji kabla do końca żył to około 1,3 centymetra. Równe cięcie jest kluczowe, aby wszystkie żyły jednocześnie dotarły do pinów we wtyku.

5. Krok 5: Wsuwanie żył do wtyku RJ-45
   Chwyć wtyk RJ-45 pinami do góry i zatrzaskiem do dołu. Ostrożnie wsuń ułożone i przycięte żyły do wtyku. Musisz upewnić się, że każda żyła trafiła do swojej prowadnicy i doszła do samego końca wtyku, dotykając metalowych pinów. Bardzo ważne jest również, aby fragment zewnętrznej izolacji kabla wszedł do wtyku to zapewni stabilne zaciśnięcie i ochroni żyły przed wyrwaniem.

6. Krok 6: Zaciskanie
   Gdy żyły są już we wtyku, a izolacja kabla odpowiednio głęboko, umieść wtyk w odpowiednim gnieździe zaciskarki. Upewnij się, że wtyk jest dobrze osadzony. Następnie zdecydowanie i mocno zaciśnij rączki zaciskarki. Usłyszysz charakterystyczne kliknięcie. Zaciskarka wbije metalowe piny w żyły, tworząc połączenie elektryczne, a także zaciśnie plastikową blokadę na izolacji kabla, stabilizując wtyk.

7. Krok 7: Zabezpieczenie i estetyka
   Po zaciśnięciu wyjmij wtyk z zaciskarki. Jeśli używasz osłonki, nasuń ją teraz na wtyk, aż zatrzaśnie się na swoim miejscu. Powtórz cały proces dla drugiego końca kabla. Pamiętaj, aby drugi koniec również zarobić według standardu T568B, jeśli tworzysz kabel prosty.

Testowanie zarobionego kabla

Po zarobieniu obu końców kabla, nadszedł czas na weryfikację. To moment, w którym docenisz posiadanie testera kabli sieciowych. Jest to narzędzie, które niezwykle ułatwia sprawdzenie poprawności wykonania połączenia i pozwala uniknąć frustracji związanej z niedziałającym kablem.

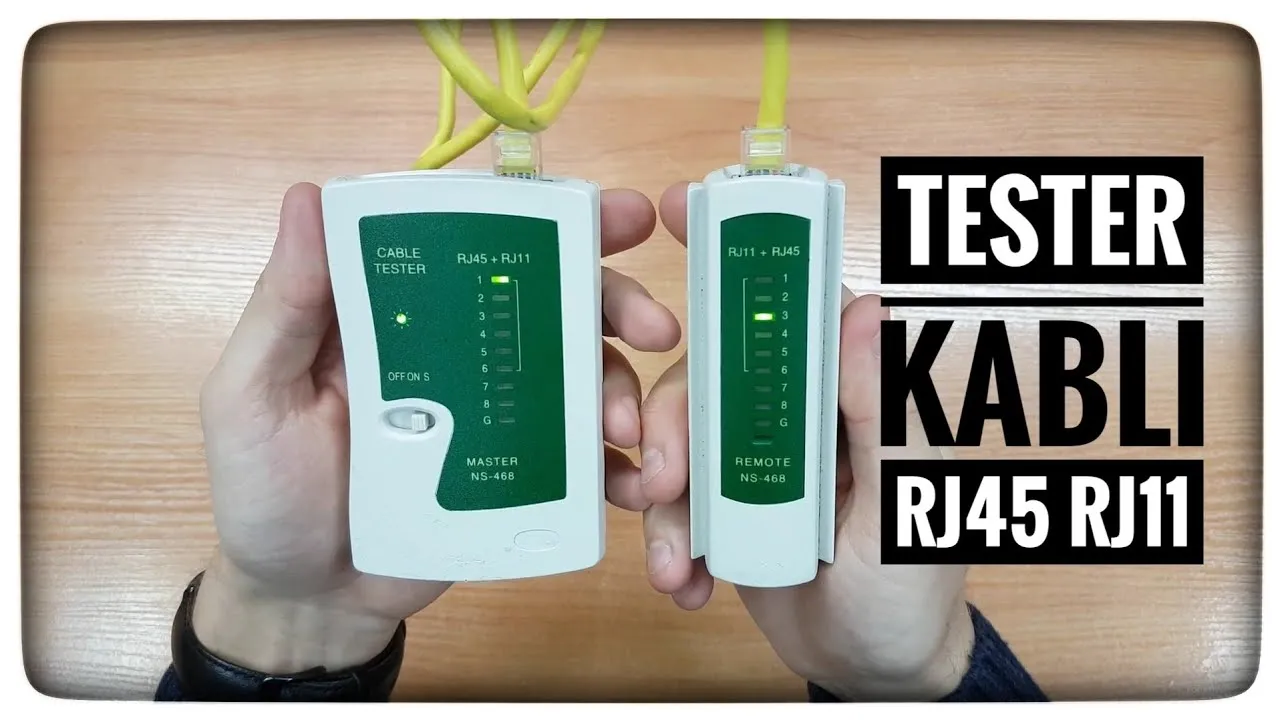

Aby przetestować kabel, podłącz jeden koniec do modułu głównego testera, a drugi do modułu zdalnego. Włącz tester. Zauważysz, że na obu modułach zaczną zapalać się sekwencyjnie diody, zazwyczaj od 1 do 8. Prawidłowe połączenie oznacza, że diody na obu modułach zapalają się w tej samej kolejności (1-1, 2-2, 3-3, itd.). To świadczy o ciągłości każdej żyły i prawidłowej kolejności ułożenia kolorów.

Jak interpretować sygnały testera:

• Brak sygnału na danej diodzie: Oznacza przerwę w obwodzie, czyli żyła nie została prawidłowo zaciśnięta lub jest uszkodzona.
• Nieprawidłowa kolejność (np. 1-2, 2-1): Wskazuje na zamienione żyły we wtyku.
• Sygnał na kilku diodach jednocześnie: Może oznaczać zwarcie między żyłami.

Jeśli nie masz testera, możesz spróbować sprawdzić kabel, podłączając go do routera i komputera. Jeśli połączenie zostanie nawiązane i będziesz mieć dostęp do sieci, kabel prawdopodobnie działa. Jednak ta metoda jest znacznie mniej wiarygodna, ponieważ nie wykryje subtelnych błędów, które mogą prowadzić do niestabilności połączenia lub niższej przepustowości. Tester daje pewność, że każda żyła jest na swoim miejscu i działa poprawnie.

Najczęstsze błędy podczas zarabiania kabla Ethernet

Nawet doświadczonym zdarzają się pomyłki. Znajomość najczęstszych błędów pozwoli Ci ich uniknąć i zaoszczędzić czas oraz nerwy:

• Błędna kolejność kolorów żył: To zdecydowanie najczęstszy błąd. Wystarczy jedna zamieniona żyła, a kabel nie będzie działał lub będzie działał niestabilnie. Zawsze dwukrotnie sprawdzaj kolejność żył przed zaciśnięciem!

• Niedociśnięte żyły we wtyku (nie dochodzą do końca): Jeśli żyły nie dotykają metalowych pinów wtyku, połączenie nie zostanie nawiązane. Upewnij się, że wszystkie żyły są wsunięte maksymalnie głęboko, aż do oporu.

• Zbyt krótkie lub zbyt długie zdjęcie izolacji zewnętrznej: Zbyt krótkie zdjęcie izolacji uniemożliwi prawidłowe ułożenie żył. Zbyt długie sprawi, że nieosłonięte żyły będą wystawać z wtyku, co zwiększa ryzyko uszkodzenia i zakłóceń. Pamiętaj o idealnej długości 1,3 cm dla żył i wejściu izolacji do wtyku.

• Uszkodzenie izolacji pojedynczych żył podczas ściągania osłony: Jeśli podczas ściągania zewnętrznej izolacji uszkodzisz izolację którejś z wewnętrznych żył, może dojść do zwarcia lub przerwy w obwodzie. Pracuj delikatnie i używaj ostrego ściągacza.

• Niedokładne zaciśnięcie wtyku: Zbyt słabe zaciśnięcie zaciskarki może spowodować, że piny nie zagłębią się wystarczająco w żyły, a blokada kabla nie zostanie prawidłowo zaciśnięta. Zawsze zaciskaj zdecydowanie i do końca.

Wtyki przelotowe (pass-through) ułatwienie dla początkujących

Jeśli obawiasz się precyzji i potencjalnych błędów, warto rozważyć użycie wtyków przelotowych, znanych również jako wtyki "pass-through". To nowoczesne rozwiązanie, które znacznie ułatwia proces zarabiania kabla, szczególnie dla osób początkujących.

Jak działają wtyki przelotowe? W przeciwieństwie do tradycyjnych wtyków, w których żyły muszą być idealnie przycięte na odpowiednią długość i wsunięte do oporu, w wtykach przelotowych żyły przechodzą na wylot przez front wtyczki. Dzięki temu możesz łatwo i wizualnie zweryfikować, czy kolejność kolorów jest prawidłowa i czy wszystkie żyły doszły do końca, zanim jeszcze zacisniesz wtyk.

Co więcej, specjalne zaciskarki przeznaczone do wtyków przelotowych posiadają wbudowany nożyk, który automatycznie odcina nadmiarowe żyły wystające z przodu wtyku podczas zaciskania. To eliminuje potrzebę idealnego przycinania żył na etapie przygotowania i zapewnia jeszcze lepszy kontakt, ponieważ piny wtyku wbijają się w świeżo odcięte końcówki żył. Wtyki przelotowe to świetna opcja, aby zminimalizować ryzyko błędów i przyspieszyć proces tworzenia niezawodnych kabli sieciowych.
