Jak podłączyć kable do wtyczki? Zrób to sam, bez ryzyka!

Samodzielne podłączenie kabli do wtyczki to umiejętność, która przyda się w każdym domu. Niezależnie od tego, czy wymieniasz starą, uszkodzoną wtyczkę, czy montujesz nową do świeżo zakupionego urządzenia, kluczowe jest wykonanie tego zadania prawidłowo i bezpiecznie. W tym artykule, jako Emil Michalak, przeprowadzę Cię przez każdy etap tego procesu, krok po kroku, abyś mógł z pewnością i bez ryzyka podłączyć kable, dbając o swoje bezpieczeństwo i prawidłowe działanie sprzętu.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa

Zanim w ogóle pomyślisz o zdjęciu izolacji z kabla, musisz zadbać o swoje bezpieczeństwo. To absolutny priorytet, którego nigdy nie wolno lekceważyć. Praca z prądem może być niebezpieczna, ale przy zachowaniu odpowiednich środków ostrożności jest w pełni wykonalna nawet dla początkujących.

Dlaczego wyłączenie bezpieczników to Twój pierwszy i najważniejszy krok?

Odłączenie zasilania w danym obwodzie poprzez wyłączenie odpowiedniego bezpiecznika to absolutna podstawa przed rozpoczęciem jakichkolwiek prac elektrycznych. Pamiętaj, że prąd elektryczny jest niewidoczny i bezwonne, a jego porażenie może prowadzić do poważnych obrażeń, a nawet śmierci. Wyłączając bezpieczniki, masz pewność, że w przewodach, z którymi będziesz pracować, nie ma napięcia. To Twój pierwszy i najważniejszy krok do bezpiecznej pracy.

Jakie narzędzia przygotować, aby praca poszła sprawnie i bezpiecznie?

Prawidłowe narzędzia to połowa sukcesu. Upewnij się, że masz pod ręką wszystko, co niezbędne, aby praca przebiegła sprawnie i bez niepotrzebnych komplikacji:

• Próbnik napięcia (neonówka): Niezbędny do weryfikacji braku napięcia. To małe, ale kluczowe urządzenie, które może uratować Cię przed porażeniem.
• Śrubokręt (płaski i/lub krzyżakowy): Do otwierania wtyczki i dokręcania zacisków. Upewnij się, że masz odpowiednie rozmiary, pasujące do śrub we wtyczce.
• Narzędzie do ściągania izolacji (ściągacz lub ostry nożyk): Umożliwi precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył. Ściągacz jest zdecydowanie bezpieczniejszy i łatwiejszy w użyciu niż nożyk.
• Obcinaczki do przewodów: Do skrócenia przewodów na odpowiednią długość.

Jak za pomocą prostego próbnika upewnić się, że w kablu nie ma napięcia?

Po wyłączeniu bezpieczników, zawsze sprawdź brak napięcia za pomocą próbnika. Włóż końcówkę próbnika do każdego otworu gniazdka, a następnie dotknij palcem metalowej końcówki na górze próbnika. Jeśli lampka w próbniku się nie zaświeci, oznacza to brak napięcia. Powtórz tę czynność dla wszystkich styków, z którymi będziesz pracować. To prosta, ale niezwykle ważna procedura, której nigdy nie wolno pomijać.

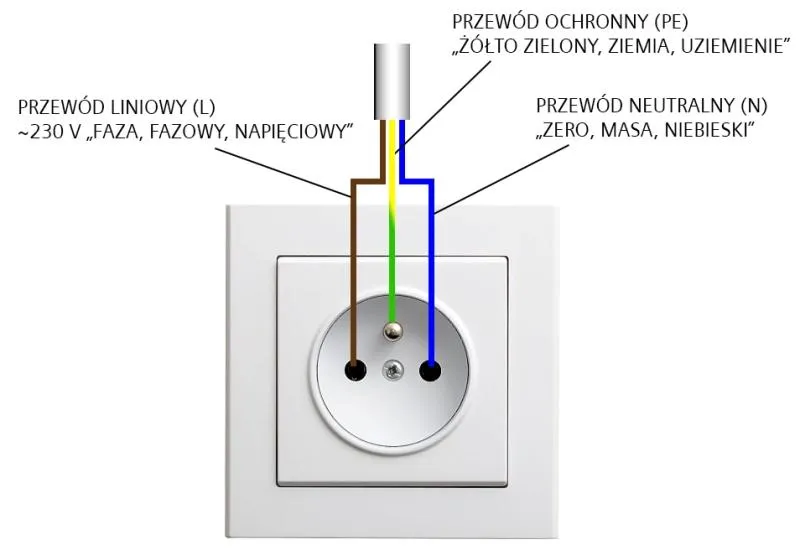

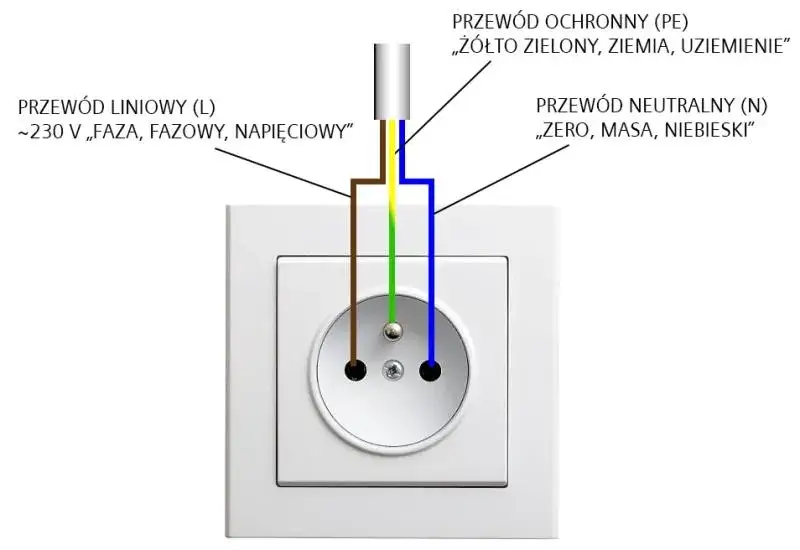

Rozszyfruj kolory kabli: Klucz do prawidłowego podłączenia

Znajomość kolorów przewodów to podstawa bezpiecznej i prawidłowej pracy z elektrycznością. Standardy kolorystyczne nie są przypadkowe mają na celu jednoznaczne określenie funkcji każdej żyły, co jest kluczowe dla uniknięcia błędów i zapewnienia ochrony. Jako Emil Michalak zawsze podkreślam, że to wiedza, którą musisz mieć w małym palcu.

Przewód fazowy (L) brązowy lub czarny, czyli ten, którym "płynie prąd"

Przewód fazowy, oznaczany literą "L" (od ang. "Line"), to ten, którym "płynie prąd". Jego standardowe kolory to brązowy, czarny lub rzadziej szary. To właśnie na tym przewodzie występuje napięcie 230 V. Dotknięcie go gołą ręką grozi porażeniem prądem, dlatego zawsze traktuj go z największą ostrożnością. Jego prawidłowe podłączenie jest kluczowe dla działania urządzenia.

Przewód neutralny (N) rola niebieskiego kabla w Twojej instalacji

Przewód neutralny, oznaczany literą "N" (od ang. "Neutral"), ma zawsze kolor niebieski. Jego zadaniem jest zamknięcie obwodu elektrycznego i odprowadzenie prądu z powrotem do źródła. W prawidłowo działającej instalacji na przewodzie neutralnym nie powinno być napięcia, jednak zawsze należy zachować ostrożność i traktować go jako potencjalnie niebezpieczny, zwłaszcza w przypadku awarii instalacji.

Przewód ochronny (PE) dlaczego żółto-zielony jest gwarantem bezpieczeństwa?

Przewód ochronny, oznaczany jako "PE" (od ang. "Protective Earth"), to Twój osobisty strażnik bezpieczeństwa. Jego charakterystyczny żółto-zielony kolor jest nie do pomylenia. Ten przewód jest kluczowy w ochronie przed porażeniem w przypadku awarii urządzenia, na przykład gdy izolacja uszkodzi się i obudowa urządzenia zostanie pod napięciem. Przewód ochronny odprowadza ten prąd do ziemi, zapobiegając porażeniu użytkownika. Zawsze podłączaj go do bolca uziemiającego we wtyczce to absolutna podstawa bezpieczeństwa.

Podłączanie wtyczki z uziemieniem (3 kable): Instrukcja krok po kroku

Teraz, gdy znasz już podstawy bezpieczeństwa i kolory przewodów, możemy przejść do praktyki. Poniższe kroki dotyczą standardowej wtyczki z uziemieniem (3 kable), powszechnie stosowanej w Polsce (typu E). Pamiętaj, precyzja i solidność wykonania są tutaj kluczowe.

1. 1. Krok 1: Jak fachowo przygotować przewód i zdjąć izolację, nie uszkadzając żył?

   Zacznij od skrócenia przewodu na odpowiednią długość, tak aby swobodnie dosięgał do wtyczki, ale nie był zbyt długi. Następnie, za pomocą ściągacza do izolacji (lub ostrego nożyka, ale z dużą ostrożnością), zdejmij zewnętrzną izolację kabla na długość około 3-4 cm. Ważne jest, aby nie uszkodzić wewnętrznych żył! Po zdjęciu zewnętrznej izolacji, ostrożnie zdejmij izolację z każdej z trzech żył (brązowej, niebieskiej, żółto-zielonej) na długość około 0,5-1 cm. Końcówki żył delikatnie skręć, aby zapobiec ich rozplataniu.

2. 2. Krok 2: Otwieramy wtyczkę budowa wewnętrzna i umiejscowienie styków L, N i PE

   Otwórz obudowę wtyczki, zazwyczaj odkręcając jedną lub dwie śrubki. Wewnątrz zobaczysz trzy zaciski dwa boczne (dla przewodów L i N) oraz jeden górny, połączony z bolcem uziemiającym (dla przewodu PE). Zaciski mogą być śrubowe (najpopularniejsze) lub bezśrubowe (szybkozłączki), które wymagają jedynie wciśnięcia odizolowanej końcówki przewodu. Zawsze upewnij się, że znasz typ zacisków w swojej wtyczce.

3. 3. Krok 3: Prawidłowe podłączenie kabli gdzie dokładnie przykręcić żyłę brązową, niebieską i żółto-zieloną?

   To kluczowy moment. W standardowej wtyczce typu E, przewód fazowy (L, brązowy lub czarny) podłącz do lewego styku (patrząc od przodu gniazdka, czyli od strony bolca uziemiającego). Przewód neutralny (N, niebieski) podłącz do prawego styku. Natomiast przewód ochronny (PE, żółto-zielony) podłącz do górnego styku, który jest połączony z bolcem uziemiającym. Upewnij się, że każda żyła jest włożona głęboko w zacisk i solidnie dokręć śruby. Żadne luźne druciki nie mogą wystawać poza zacisk. To absolutnie krytyczne dla bezpieczeństwa!

4. 4. Krok 4: Mocowanie odgiętki i składanie obudowy jak zrobić to solidnie?

   Po podłączeniu żył, upewnij się, że zewnętrzna izolacja kabla jest odpowiednio dociśnięta przez odgiętkę lub dławik wtyczki. To bardzo ważne, ponieważ zapobiega wyrwaniu przewodów z zacisków, gdy pociągniesz za kabel. Dokręć śruby odgiętki, a następnie solidnie złóż obudowę wtyczki, upewniając się, że wszystkie elementy pasują do siebie i nie ma żadnych szczelin. Sprawdź, czy kabel jest stabilnie zamocowany i nie przesuwa się.

A co, jeśli kabel ma tylko dwie żyły? Podłączanie wtyczki bez uziemienia

Nie wszystkie urządzenia wymagają uziemienia. W takim przypadku spotkasz się z kablami dwużyłowymi i wtyczkami bez bolca uziemiającego. Ważne jest, aby wiedzieć, kiedy takie rozwiązanie jest dopuszczalne.

Kiedy stosuje się urządzenia bez przewodu ochronnego (PE)?

Urządzenia, które nie wymagają przewodu ochronnego (PE), należą do tzw. "II klasy ochronności". Oznacza to, że posiadają podwójną lub wzmocnioną izolację, która skutecznie chroni użytkownika przed porażeniem prądem. Przykłady takich wtyczek to płaskie wtyczki typu C (tzw. Europlug) lub okrągłe wtyczki bez otworu na bolec uziemiający. Zazwyczaj są to mniejsze urządzenia, takie jak ładowarki do telefonów, lampki nocne czy suszarki do włosów.

Jak bezpiecznie podłączyć przewód dwużyłowy (brązowy i niebieski)?

W przypadku przewodu dwużyłowego (najczęściej brązowy i niebieski) proces jest nieco prostszy, ponieważ brakuje przewodu ochronnego. Przewód fazowy (brązowy) i neutralny (niebieski) podłącza się do dwóch głównych styków wtyczki. Kolejność podłączenia (który do lewego, który do prawego) nie ma tutaj tak krytycznego znaczenia jak w przypadku wtyczki z uziemieniem, ponieważ urządzenie jest chronione przez podwójną izolację. Mimo to, zawsze staraj się zachować konsekwencję i jeśli to możliwe, podłączyć brązowy do lewego, a niebieski do prawego styku, aby utrzymać porządek w instalacji.

Tych błędów unikaj jak ognia: Najczęstsze pomyłki

Nawet doświadczonym zdarzają się pomyłki, ale w elektryce mogą mieć one poważne konsekwencje. Jako Emil Michalak zawsze powtarzam, że świadomość typowych błędów to klucz do ich unikania i zapewnienia bezpieczeństwa.

Pomylone przewody jakie są realne konsekwencje zamiany kabla L z N lub PE?

Pomylenie przewodów to jeden z najpoważniejszych błędów. Zamiana przewodu fazowego (L) z neutralnym (N) może sprawić, że urządzenie będzie działać, ale jego obudowa może znaleźć się pod napięciem, co stwarza ogromne ryzyko porażenia prądem. Najgroźniejsza jest jednak zamiana przewodu fazowego (L) z ochronnym (PE). W takiej sytuacji, w przypadku awarii, bolec uziemiający (a co za tym idzie, metalowa obudowa urządzenia) znajdzie się pod napięciem, co jest prostą drogą do śmiertelnego porażenia. Zawsze sprawdzaj kolory i kolejność podłączenia!

Zbyt słabo dokręcone śrubki cichy sprawca przegrzewania i ryzyka pożaru

Zbyt słabo dokręcone śruby w zaciskach wtyczki to cichy, ale bardzo niebezpieczny błąd. Luźny styk powoduje zwiększony opór elektryczny, co prowadzi do przegrzewania się złącza. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Zawsze upewnij się, że śruby są dokręcone mocno i solidnie, ale z wyczuciem, aby nie uszkodzić gwintu ani przewodu.

Uszkodzona izolacja i luźny kabel prosta droga do awarii i porażenia

Uszkodzenie izolacji poszczególnych żył podczas jej ściągania to kolejny poważny błąd. Nawet niewielkie nacięcie może z czasem doprowadzić do zwarcia lub kontaktu z obudową urządzenia. Podobnie, nieprawidłowe zamocowanie przewodu w odgiętce wtyczki sprawia, że kabel może się łatwo wyrwać, a żyły mogą się poluzować lub całkowicie odłączyć. To prosta droga do awarii, zwarć, a co najgorsze do porażenia prądem. Upewnij się, że izolacja jest nienaruszona, a kabel solidnie zamocowany.

Przeczytaj również: Jak podłączyć telefon do TV kablem? Poradnik krok po kroku

Finalny test: Twoja lista kontrolna

Zanim ponownie włączysz zasilanie, wykonaj ostateczny test. To jak ostatnia kontrola przed startem samolotu upewnia, że wszystko jest na swoim miejscu i działa poprawnie. Nie pomijaj tego kroku.

Jak sprawdzić poprawność wykonanej pracy bez ryzyka?

• Sprawdź, czy obudowa wtyczki jest szczelnie zamknięta i wszystkie śrubki są dokręcone.
• Upewnij się, że z wtyczki nie wystają żadne luźne druciki ani uszkodzona izolacja.
• Pociągnij delikatnie za kabel, aby sprawdzić, czy jest solidnie zamocowany w odgiętce i nie przesuwa się.
• Wizualnie sprawdź, czy kolory przewodów są prawidłowo podłączone do odpowiednich zacisków (L do L, N do N, PE do PE).
• Jeśli masz multimetr, możesz sprawdzić ciągłość obwodu i brak zwarć między żyłami, zanim podłączysz wtyczkę do gniazdka.

Ostateczne oględziny na co zwrócić uwagę przed podłączeniem urządzenia?

• Czy wtyczka wygląda solidnie i estetycznie?
• Czy nie ma żadnych pęknięć ani uszkodzeń na obudowie wtyczki?
• Czy bolec uziemiający (jeśli występuje) jest stabilny i nie jest wygięty?
• Czy kabel jest prosto włożony do wtyczki i nie jest nadmiernie zagięty przy wejściu?
