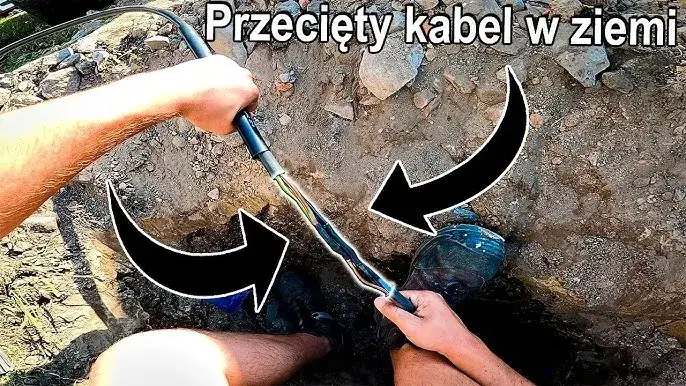

Jak połączyć kabel w ziemi? Uniknij błędów, zrób to trwale!

Łączenie kabli elektrycznych w ziemi to zadanie, które wymaga nie tylko precyzji, ale przede wszystkim gruntownej wiedzy i zastosowania odpowiednich technik. Ten praktyczny poradnik krok po kroku ma na celu wyposażenie Cię w niezbędne informacje, aby każde połączenie było bezpieczne, trwałe i zgodne z obowiązującymi normami, chroniąc Twoją instalację przed awariami i zapewniając spokój na lata.

Poprawne i hermetyczne połączenie kabla w ziemi jest absolutnie kluczowe dla bezpieczeństwa i długowieczności całej instalacji elektrycznej. Właśnie w gruncie kable są narażone na ekstremalne warunki: wilgoć, wahania temperatury, nacisk gruntu, a nawet działanie mikroorganizmów. Każdy błąd w montażu, każda nieszczelność, może stać się punktem zapalnym, prowadzącym do poważnych konsekwencji. Z mojego doświadczenia wiem, że oszczędności na materiałach czy pośpiech w tym etapie prac zawsze kończą się droższą naprawą.

Nieprawidłowy montaż kabli ziemnych to prosta droga do szeregu poważnych problemów. Najczęściej spotykane zagrożenia to awarie zasilania, zwarcia, a w skrajnych przypadkach nawet porażenie prądem, gdy wilgoć dostanie się do nieizolowanych połączeń. Taka sytuacja może również doprowadzić do uszkodzenia podłączonych urządzeń, a w efekcie do wysokich kosztów naprawy, które wielokrotnie przewyższą koszt prawidłowo wykonanego połączenia. Pamiętajmy, że popularne błędy, takie jak użycie zwykłych kostek i taśmy izolacyjnej, czy niedokładne obkurczenie mufy termokurczliwej, to tykające bomby w ziemi.

Fundamentalna różnica między połączeniem kabla w standardowej puszce instalacyjnej a hermetycznym złączem przeznaczonym do ziemi leży w ich odporności na środowisko. Puszki instalacyjne są projektowane do wnętrz lub miejsc osłoniętych, gdzie nie ma bezpośredniego kontaktu z wodą i ziemią. Natomiast złącza ziemne muszą zapewniać absolutną szczelność. Kluczowym parametrem jest tu stopień ochrony IP, gdzie minimum to IP67, oznaczające pełną pyłoszczelność i ochronę przed skutkami krótkotrwałego zanurzenia w wodzie. Jednak ja osobiście zawsze zalecam stosowanie złącz o stopniu ochrony IP68, które gwarantują pełną pyłoszczelność i ochronę przed skutkami ciągłego zanurzenia w wodzie, co w warunkach gruntowych jest niezbędne.

W Polsce układanie kabli elektrycznych w ziemi podlega ścisłym normom i przepisom, które mają na celu zapewnienie bezpieczeństwa. Należy zwrócić uwagę na wymagania dotyczące stopnia ochrony (wspomniane IP67/IP68), które są podstawą dla każdego elementu instalacji podziemnej. Ważne są również ogólne zasady bezpieczeństwa pracy z prądem, takie jak bezwzględne odłączenie zasilania przed rozpoczęciem prac. Chociaż nie ma jednej, kompleksowej normy obejmującej wszystkie aspekty, wytyczne zawarte w normach dotyczących instalacji elektrycznych niskiego napięcia (np. PN-HD 60364) oraz specyfikacje producentów muf i kabli (takich jak YKY czy YAKY) są dla mnie zawsze punktem odniesienia.

Fundamenty udanego połączenia: przygotowanie i niezbędne materiały

• Ściągacze izolacji: Precyzyjne narzędzia do usuwania izolacji zewnętrznej i wewnętrznej z żył kabla, minimalizujące ryzyko ich uszkodzenia.
• Nożyce do kabli: Do czystego i równego cięcia kabla, bez deformacji żył.
• Próbnik napięcia/miernik: Niezbędny do upewnienia się, że zasilanie zostało odłączone i nie ma napięcia w kablu.
• Nóż monterski: Używany do precyzyjnego nacinania izolacji zewnętrznej.
• Palnik/opalarka: Wymagane do montażu muf termokurczliwych, do równomiernego obkurczania.
• Praska do złączek zaprasowywanych: Jeśli zdecydujesz się na złączki praskowe, to narzędzie jest konieczne.
• Rękawice ochronne: Zawsze dbaj o swoje bezpieczeństwo.
• Taśma izolacyjna (opcjonalnie): Do tymczasowego zabezpieczenia lub oznaczania.
• Śrubokręty: Do złączek śrubowych.
• Czyścik/odtłuszczacz: Do przygotowania powierzchni kabla przed montażem mufy.

1. Odłącz zasilanie: To absolutna podstawa. Zanim dotkniesz kabla, upewnij się, że obwód jest całkowicie pozbawiony napięcia. Wyłącz odpowiedni wyłącznik nadprądowy lub bezpiecznik w rozdzielnicy.
2. Sprawdź brak napięcia: Użyj próbnika napięcia lub miernika, aby dwukrotnie upewnić się, że w miejscu pracy nie ma prądu. Sprawdź każdą żyłę kabla.
3. Wyznacz miejsce połączenia: Wybierz miejsce, w którym połączenie będzie najmniej narażone na przyszłe uszkodzenia mechaniczne. Pamiętaj, że mufa powinna leżeć swobodnie w wykopie.
4. Przygotuj wykop: Wykop powinien być wystarczająco szeroki i długi, aby umożliwić swobodną pracę z kablem i mufą. Z mojego doświadczenia wiem, że zbyt mały wykop utrudnia precyzyjne wykonanie połączenia. Pamiętaj o zachowaniu zalecanej głębokości układania kabli, o której opowiem później.
5. Oczyść miejsce pracy: Usuń wszelkie zanieczyszczenia, kamienie, korzenie, które mogłyby uszkodzić kabel lub mufę.

1. Odmierz długość mufy: Przyłóż mufę do kabla i zaznacz długość, na jaką musisz zdjąć zewnętrzną izolację kabla. Zawsze kieruj się instrukcją producenta mufy.
2. Zdejmij izolację zewnętrzną: Ostrożnie nacięcie nożem monterskim izolacji zewnętrznej kabla (np. YKY lub YAKY) na zaznaczonej długości. Nacinaj tylko na tyle głęboko, aby nie uszkodzić izolacji żył wewnętrznych. Następnie ściągnij ją.
3. Usuń wypełnienie: W kablach ziemnych często znajduje się wypełnienie (np. talk, włókna). Usuń je, aby uzyskać dostęp do żył.
4. Odmierz długość żył: Przyłóż złączki do żył i zaznacz, na jaką długość należy zdjąć izolację z poszczególnych żył. Ponownie, instrukcja producenta złączek jest kluczowa.
5. Zdejmij izolację z żył: Używając ściągacza izolacji, precyzyjnie usuń izolację z każdej żyły na zaznaczonej długości. Zachowaj szczególną ostrożność, aby nie naciąć ani nie uszkodzić miedzianych (lub aluminiowych) żył roboczych. Nawet niewielkie uszkodzenie może osłabić żyłę i prowadzić do przegrzewania.
6. Oczyść końcówki kabla: Przed montażem mufy, przetrzyj końcówki kabla i żyły specjalnym czyścikiem lub alkoholem izopropylowym, aby usunąć wszelkie zanieczyszczenia i tłuszcz.

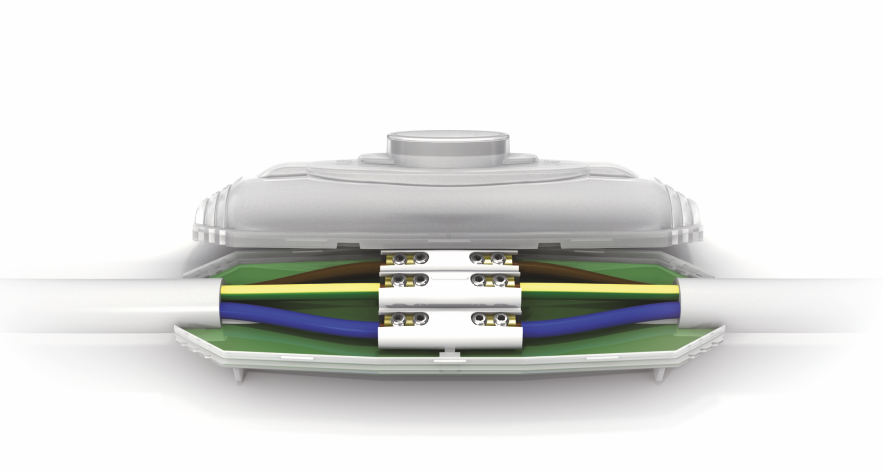

Mufa żelowa: szybkie i proste łączenie kabla w ziemi

• Obudowa mufy: Zazwyczaj dwuczęściowa, wykonana z wytrzymałego tworzywa sztucznego, która po zamknięciu tworzy szczelną komorę.
• Żel uszczelniający: Fabrycznie wypełniający obudowę lub dostarczany w osobnych pojemnikach do zmieszania. Jest to specjalny, dielektryczny żel, który po zamknięciu mufy otacza połączenie, zapewniając izolację i wodoodporność.
• Złączki: Najczęściej śrubowe, mosiężne, przeznaczone do łączenia żył o różnych przekrojach. Mogą być również dostarczone złączki praskowe.
• Elementy dystansowe/mocujące: Czasem w zestawie znajdują się elementy pomagające w stabilnym ułożeniu kabli wewnątrz mufy.

1. Wsuń jedną część obudowy mufy: Na jeden z przygotowanych kabli nasuń jedną połówkę obudowy mufy. Upewnij się, że jest ona skierowana w odpowiednią stronę.
2. Połącz żyły: Dopasuj kolory żył (faza, neutralny, uziemienie) i połącz je za pomocą dostarczonych złączek. Jeśli używasz złączek śrubowych, dokręć je mocno, ale z wyczuciem, aby nie uszkodzić żył. W przypadku złączek praskowych, użyj odpowiedniej praski.
3. Ułóż połączenie w obudowie: Starannie ułóż połączone żyły i złączki w dolnej części obudowy mufy. Upewnij się, że nic nie wystaje i że kable są stabilnie ułożone.
4. Zamknij obudowę: Nałóż drugą połówkę obudowy mufy i zaciśnij ją, aż usłyszysz charakterystyczne kliknięcie lub poczujesz, że jest szczelnie zamknięta. W tym momencie żel wewnątrz mufy otoczy całe połączenie, wypierając powietrze i tworząc hermetyczną barierę.
5. Sprawdź szczelność: Upewnij się, że obudowa jest równo i mocno zamknięta na całej długości. Niektóre mufy mają specjalne zatrzaski lub śruby do dodatkowego zabezpieczenia.

Aby upewnić się, że żel w mufie idealnie zabezpieczył połączenie, tworząc szczelną i trwałą izolację, po zamknięciu obudowy warto delikatnie ścisnąć mufę. Powinien być widoczny równomierny wypływ żelu z otworów wentylacyjnych lub na styku obudowy, co świadczy o tym, że cała przestrzeń została wypełniona. Brak pęcherzyków powietrza w żelu i jego jednolita konsystencja wokół żył to gwarancja skutecznej izolacji. Mufa powinna być twarda i zwarta, bez żadnych luzów.

• Niedokładne oczyszczenie kabla: Pozostawienie brudu, tłuszczu czy wilgoci na kablu przed montażem mufy może osłabić przyczepność żelu i prowadzić do nieszczelności. Zawsze dokładnie czyść końcówki kabla.
• Niewłaściwe zamknięcie obudowy: Jeśli obudowa mufy nie zostanie prawidłowo zatrzaśnięta lub skręcona, żel może nie wypełnić całej przestrzeni, a woda i wilgoć mogą przedostać się do środka.
• Uszkodzenie żył podczas przygotowania: Nacięcie lub zarysowanie żył podczas ściągania izolacji może prowadzić do osłabienia ich wytrzymałości i potencjalnych awarii w przyszłości.
• Niewłaściwe ułożenie żył w mufie: Jeśli żyły są splątane lub źle ułożone, mogą naciskać na obudowę, utrudniając jej prawidłowe zamknięcie i prowadząc do naprężeń.
• Użycie nieodpowiednich złączek: Złączki muszą być dopasowane do przekroju żył i materiału kabla (miedź/aluminium). Użycie zbyt małych lub zbyt dużych złączek może skutkować słabym kontaktem lub uszkodzeniem żył.

Mufa termokurczliwa: gwarancja trwałości i odporności

Technologia termokurczliwa opiera się na materiałach polimerowych, które pod wpływem ciepła kurczą się, ściśle przylegając do kształtu obiektu, który otaczają. W przypadku muf termokurczliwych oznacza to, że po podgrzaniu elementy mufy (rury, kapturki, rękawy) zmniejszają swoją średnicę, tworząc szczelne i mechanicznie wytrzymałe połączenie z kablem. Co więcej, wiele elementów termokurczliwych posiada wewnętrzną warstwę kleju termotopliwego, który podczas obkurczania topi się i wypełnia wszelkie nierówności, tworząc dodatkową barierę przed wilgocią i zapewniając doskonałą izolację elektryczną. To właśnie ta kombinacja siły mechanicznej i hermetyczności sprawia, że mufy termokurczliwe są tak skuteczne w trudnych warunkach ziemnych.

Do łączenia żył w mufach termokurczliwych najczęściej stosuje się złączki śrubowe lub zaprasowywane. Złączki śrubowe są uniwersalne i nie wymagają specjalistycznych narzędzi poza śrubokrętem. Są dobrym wyborem dla domowych majsterkowiczów i w sytuacjach, gdy nie mamy dostępu do praski. Należy jednak pamiętać, aby śruby dokręcać z odpowiednim momentem, aby zapewnić dobry kontakt elektryczny. Złączki zaprasowywane, wymagające użycia specjalnej praski, zapewniają natomiast najpewniejsze i najbardziej trwałe połączenie mechaniczne i elektryczne. Są one rekomendowane w profesjonalnych instalacjach, gdzie liczy się maksymalna niezawodność i odporność na wibracje czy obciążenia. Wybór zależy od dostępności narzędzi, doświadczenia i wymagań konkretnej instalacji, ale ja osobiście zawsze preferuję złączki zaprasowywane, jeśli tylko mam taką możliwość.

1. Ułóż elementy mufy: Po połączeniu żył za pomocą złączek, nałóż na nie odpowiednie rurki termokurczliwe (najpierw na każdą żyłę osobno, potem na całe połączenie). Upewnij się, że są one prawidłowo ułożone i wystają poza złączki.
2. Rozpocznij obkurczanie: Używając palnika gazowego (z miękkim płomieniem) lub opalarki elektrycznej, rozpocznij nagrzewanie od środka rurki, stopniowo przesuwając się w kierunku jej końców.
3. Równomierne nagrzewanie: Kluczem jest równomierne nagrzewanie. Poruszaj palnikiem/opalarką dookoła rurki, aby ciepło rozchodziło się równomiernie. Unikaj przegrzewania jednego miejsca, co może doprowadzić do uszkodzenia materiału.
4. Kontroluj proces: Obserwuj, jak materiał kurczy się i ściśle przylega do kabla. Jeśli mufa zawiera klej termotopliwy, zobaczysz, jak wypływa on na końcach rurki, tworząc widoczne "wypływki". To znak, że klej się roztopił i uszczelnił połączenie.
5. Obkurczanie warstwowe: Jeśli mufa składa się z kilku warstw (np. rurki na żyły, a potem większa rurka na całe połączenie), obkurczaj je kolejno, zaczynając od najmniejszych.
6. Schłodzenie: Po zakończeniu obkurczania pozostaw mufę do ostygnięcia. Nie dotykaj jej ani nie manipuluj nią, dopóki nie ostygnie i nie stwardnieje.

Prawidłowo obkurczona mufa termokurczliwa charakteryzuje się kilkoma wizualnymi cechami, które świadczą o jej 100% szczelności i gotowości do zakopania. Przede wszystkim, materiał mufy powinien być gładki i równomiernie przylegający do kabla na całej długości, bez żadnych fałd, pęcherzyków powietrza czy niedokurczonych miejsc. Jeśli mufa posiada wewnętrzną warstwę kleju, na jej końcach powinny być widoczne jednolite "wypływki" kleju, świadczące o jego stopieniu i wypełnieniu wszelkich szczelin. Cała mufa powinna być twarda i sztywna, tworząc jednolitą, odporną na uszkodzenia mechaniczne osłonę. Brak tych cech oznacza, że proces obkurczania nie został przeprowadzony prawidłowo i połączenie może być nieszczelne.

Zabezpieczanie połączenia: prawidłowe ułożenie kabla w ziemi

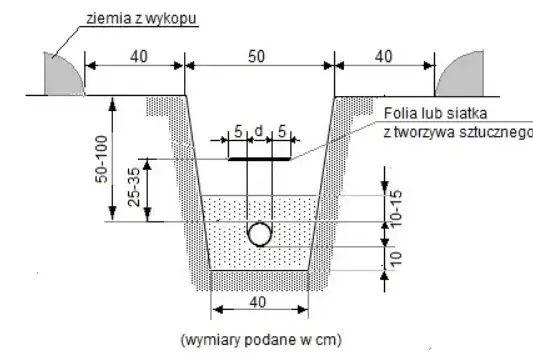

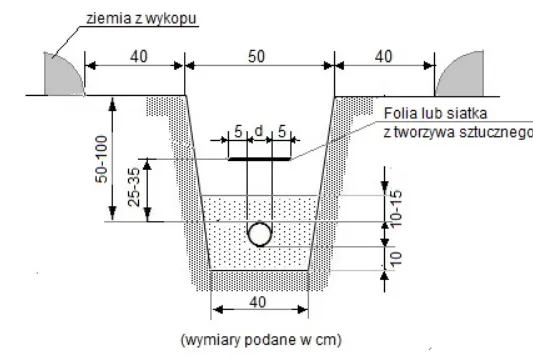

Zgodnie z polskimi normami, głębokość układania kabli energetycznych w ziemi jest ściśle określona, aby zapewnić ich bezpieczeństwo i ochronę przed uszkodzeniami. W terenie zielonym, takim jak ogrody czy działki, zalecana głębokość to 70-80 cm. Natomiast pod drogami, podjazdami lub w miejscach o dużym obciążeniu mechanicznym, głębokość ta wzrasta do minimum 100 cm. Należy zawsze przestrzegać tych wytycznych, aby uniknąć przypadkowego uszkodzenia kabla podczas przyszłych prac ziemnych.

Warstwa ochronna z piasku, zarówno pod kablem, jak i nad nim, jest absolutnie niezbędna i pełni kilka kluczowych funkcji. Po pierwsze, piasek stanowi ochronę mechaniczną, amortyzując uderzenia i chroniąc kabel przed ostrymi kamieniami czy innymi elementami gruntu, które mogłyby go uszkodzić. Po drugie, piasek, dzięki swojej strukturze, doskonale odprowadza ciepło generowane przez przepływający prąd. Jest to niezwykle ważne, ponieważ przegrzewanie się kabla może prowadzić do degradacji izolacji i skrócenia jego żywotności. Zawsze upewniam się, że warstwa piasku jest odpowiednio gruba i równomierna.

Niebieska folia ostrzegawcza, którą należy umieścić nad kablem, to element, którego znaczenia nie można przecenić. Jej rola jest prosta, ale niezwykle ważna: stanowi wizualne ostrzeżenie dla każdego, kto w przyszłości będzie prowadził prace ziemne w danym miejscu. Kiedy ktoś kopie i natrafi na niebieską folię, od razu wie, że pod nią znajduje się kabel elektryczny. To daje mu czas na zachowanie ostrożności i uniknięcie przypadkowego uszkodzenia instalacji. Pamiętajmy, że taka folia to tanie, ale niezwykle skuteczne zabezpieczenie na przyszłość, chroniące zarówno kabel, jak i osoby wykonujące prace.

Kluczowe zasady bezpiecznego i trwałego połączenia kabla

1. Sprawdź szczelność mufy: Upewnij się, że mufa jest prawidłowo zamknięta (żelowa) lub obkurczona (termokurczliwa), bez żadnych widocznych nieszczelności, pęcherzyków powietrza czy niedokurczonych miejsc.
2. Brak uszkodzeń kabla: Dokładnie sprawdź cały odcinek kabla w wykopie pod kątem ewentualnych uszkodzeń mechanicznych, nacięć czy przetarć izolacji, które mogły powstać podczas układania.
3. Prawidłowe ułożenie w piasku: Upewnij się, że kabel z mufą leży na co najmniej 10 cm warstwie piasku i jest nim równomiernie przysypany, tworząc kolejną warstwę ochronną.
4. Folia ostrzegawcza: Sprawdź, czy niebieska folia ostrzegawcza została umieszczona równo nad kablem, na całej długości wykopu, na odpowiedniej wysokości (ok. 20-30 cm nad kablem).
5. Głębokość wykopu: Zweryfikuj, czy głębokość wykopu jest zgodna z normami dla danego terenu (70-80 cm w terenie zielonym, min. 100 cm pod drogami).
6. Brak ostrych elementów: Upewnij się, że w piasku i warstwie zasypowej nie ma ostrych kamieni, gruzu czy innych elementów, które mogłyby uszkodzić kabel.

Samodzielne łączenie kabla w ziemi, choć możliwe do wykonania, ma swoje granice. Bezwzględnie należy wezwać profesjonalnego elektryka w sytuacjach, gdy mamy do czynienia ze skomplikowanymi instalacjami, na przykład zasilaniem wielu budynków, instalacjami trójfazowymi o dużej mocy, czy też kablami wysokiego napięcia. Jeśli brakuje Ci doświadczenia w pracach elektrycznych lub masz jakiekolwiek wątpliwości co do norm i prawidłowości wykonania, nie ryzykuj. Bezpieczeństwo jest najważniejsze, a błędy w instalacji podziemnej mogą być niezwykle kosztowne i niebezpieczne. Profesjonalista zapewni nie tylko prawidłowe wykonanie, ale także odpowiednie pomiary i gwarancję.
