Ten artykuł to praktyczny przewodnik, który pomoże każdemu użytkownikowi domowego internetu światłowodowego zrozumieć, jaki patchcord światłowodowy wybrać, aby prawidłowo podłączyć modem lub router do gniazdka. Dowiesz się, jak rozszyfrować oznaczenia kabli i uniknąć typowych błędów, zapewniając sobie stabilne i szybkie połączenie.
Wybór patchcordu światłowodowego do domu kluczowe zasady i typy złączy
- Do domowych instalacji światłowodowych (FTTH) zawsze wybieraj kabel jednomodowy (SM) zgodny ze standardem G.657.A1 lub G.657.A2.
- W Polsce najczęściej spotykane są złącza SC/APC (zielone), używane przez operatorów takich jak Orange, Play, Netia.
- Koniecznie dopasuj kolor i typ złącza w kablu do tych w gniazdku i modemie nie wolno łączyć zielonych z niebieskimi (SC/APC z SC/UPC).
- Większość domowych instalacji wymaga kabla typu simplex (jedno włókno).
- Długość kabla (np. od 2 do 10 metrów) nie wpływa odczuwalnie na jakość sygnału w warunkach domowych.
- Patchcordy są łatwo dostępne w sklepach z elektroniką i na portalach aukcyjnych.
Dlaczego standardowy kabel "do internetu" nie pasuje do światłowodu?

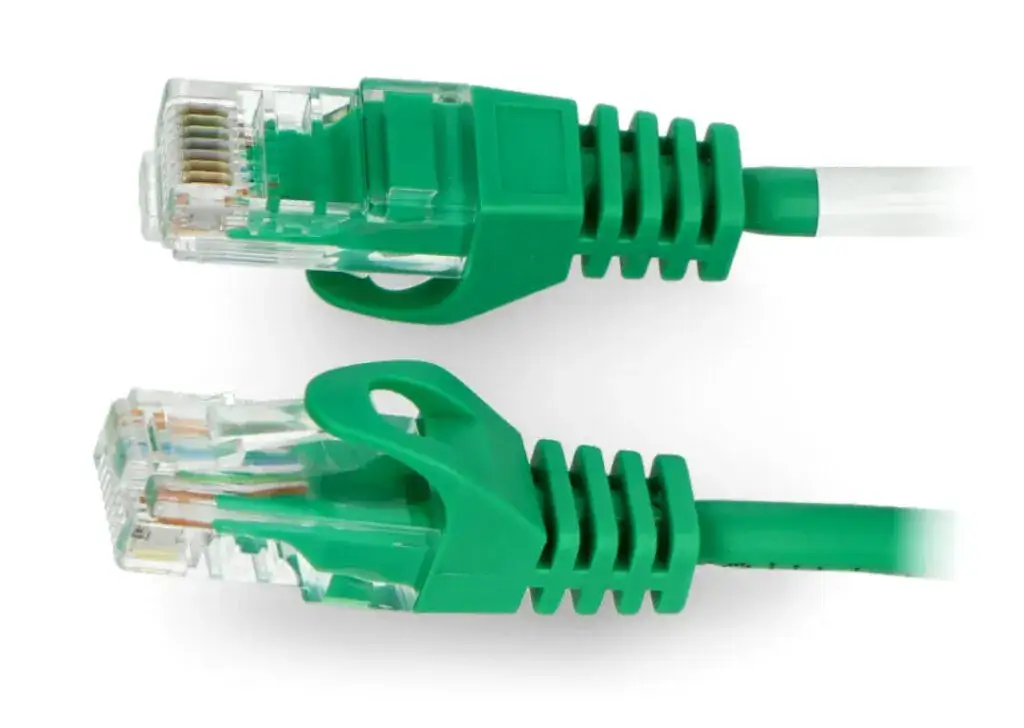

Wielu z nas kojarzy "kabel do internetu" z klasyczną skrętką Ethernet, którą podłącza się do komputera lub routera. To połączenie opiera się na przesyłaniu danych za pomocą impulsów elektrycznych przez miedziane przewody. Światłowód to jednak zupełnie inna technologia, wykorzystująca światło do transmisji danych, co wymaga specjalistycznych kabli i złączy.
Gniazdko światłowodowe w domu, do którego podłączamy internet, łatwo rozpoznać. Zazwyczaj jest to małe, kwadratowe pudełko, często z klapką ochronną, a na jego obudowie często znajdziesz oznaczenia takie jak "FTTH" (Fiber To The Home) lub symbol światłowodu. W przeciwieństwie do gniazdek Ethernetowych, które mają osiem pinów, gniazdko światłowodowe ma jedno lub dwa małe otwory, przystosowane do delikatnych złączy optycznych.
Właśnie do tego gniazdka potrzebujesz specjalnego kabla patchcordu światłowodowego. To on stanowi ostatnie, ale zarazem krytyczne ogniwo między Twoim gniazdkiem a modemem światłowodowym (ONT) lub routerem, zapewniając stabilne i szybkie połączenie z siecią.
Rozszyfruj oznaczenia kabli światłowodowych i wybierz właściwy
Wybierając patchcord do domowej instalacji światłowodowej, zawsze musisz postawić na kabel jednomodowy (SM - Single Mode). Włókna jednomodowe są projektowane do przesyłania pojedynczego promienia światła na duże odległości, co jest kluczowe dla szybkich i stabilnych połączeń internetowych, takich jak te oferowane przez operatorów FTTH. Włókna wielomodowe (MM), choć istnieją, są stosowane w innych typach sieci i nie nadają się do domowego światłowodu.
Kolejnym ważnym oznaczeniem, na które warto zwrócić uwagę, są standardy G.657.A1 lub G.657.A2. Te oznaczenia informują nas, że mamy do czynienia z włóknem światłowodowym o zmniejszonym promieniu gięcia. Co to oznacza w praktyce? Taki kabel jest znacznie bardziej elastyczny i odporny na uszkodzenia mechaniczne wynikające z zagięć, co jest niezwykle ważne w warunkach domowych, gdzie kabel często musi być poprowadzony wzdłuż ścian, za meblami czy w ciasnych przestrzeniach. Zapewnia to większą trwałość i minimalizuje ryzyko utraty sygnału.
Na koniec, zwróć uwagę na strukturę kabla: simplex czy duplex. W większości domowych instalacji FTTH, do podłączenia modemu wystarczy kabel typu simplex, czyli taki, który zawiera jedno włókno światłowodowe. Transmisja danych odbywa się w nim w obu kierunkach (dwukierunkowo) za pomocą jednego włókna. Kable duplex, zawierające dwa włókna, są używane w innych zastosowaniach, na przykład do podłączania niektórych urządzeń sieciowych, ale rzadko w typowej domowej instalacji gniazdko-modem.
Złącza SC/APC i SC/UPC: Najważniejsza decyzja, którą musisz podjąć

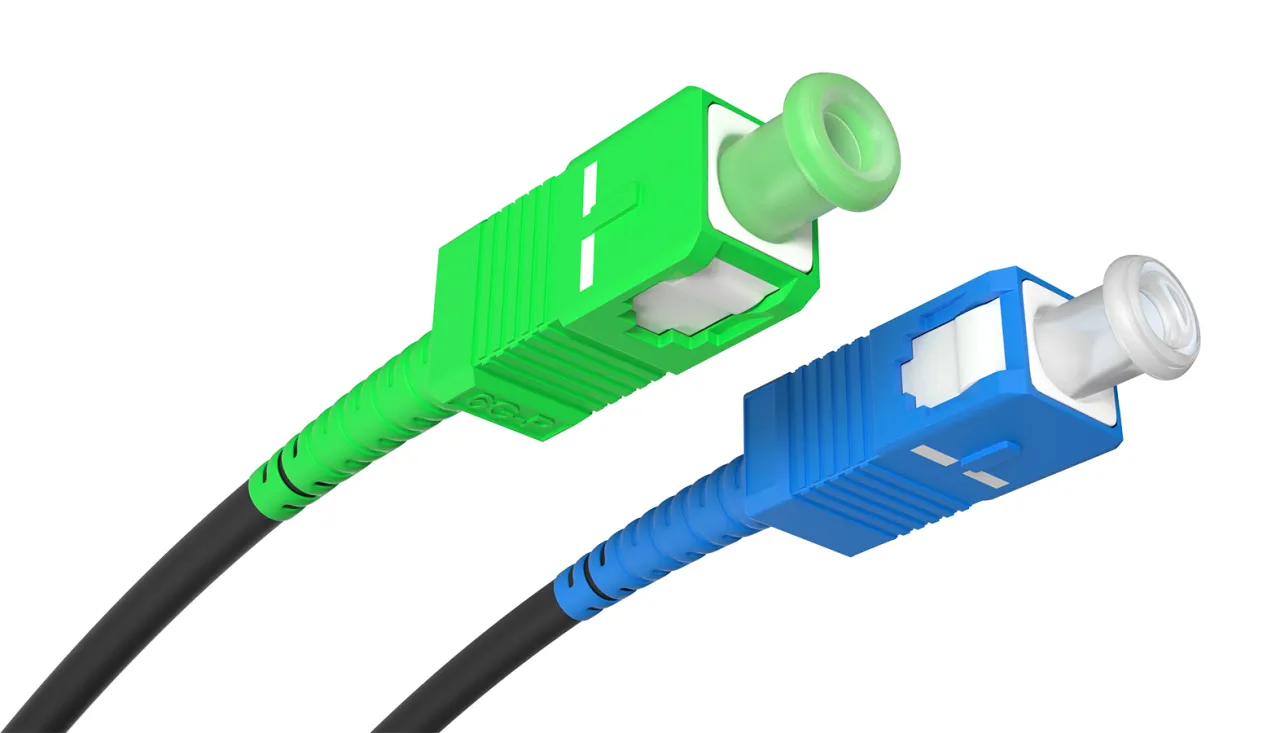

Kiedy patrzysz na złącze światłowodowe, kolor ma kluczowe znaczenie. To właśnie barwa wkładki w złączu (najczęściej zielona lub niebieska) informuje nas o jego typie. Zielone złącza to SC/APC, natomiast niebieskie to SC/UPC. Zapamiętaj tę zasadę, bo od niej zależy, czy Twoje połączenie będzie działać poprawnie.
W Polsce, zdecydowana większość operatorów (takich jak Orange, Play, Netia) stosuje złącza typu SC/APC (zielone). Oznaczenie APC (Angled Physical Contact) wskazuje, że czoło ferruli (końcówki złącza) jest szlifowane pod kątem 8 stopni. Ten specyficzny szlif ma za zadanie minimalizować odbicia sygnału świetlnego z powrotem do źródła, co przekłada się na znacznie lepszą jakość transmisji i stabilność połączenia. Jeśli masz gniazdko z zieloną wkładką, musisz kupić kabel z zielonymi złączami SC/APC.
Złącza SC/UPC (niebieskie), choć rzadziej spotykane w domowych instalacjach FTTH w Polsce, mają płaski szlif (Ultra Physical Contact). Mogą pojawić się w starszych instalacjach lub u niektórych mniejszych operatorów. Najważniejsza zasada, którą musisz zapamiętać, to bezwzględne dopasowanie typu złącza. Nie wolno łączyć złączy SC/APC z SC/UPC, ponieważ różnica w szlifie spowoduje ogromne tłumienie sygnału, a w konsekwencji brak połączenia internetowego.
Praktyczny test: Jak w 30 sekund sprawdzić, jakie złącze masz w gniazdku?
Zanim kupisz nowy kabel, musisz upewnić się, jaki typ złącza masz w swoim gniazdku światłowodowym. To prostsze niż myślisz i zajmie Ci dosłownie chwilę. Pamiętaj, aby delikatnie obchodzić się z gniazdkiem.
- Otwórz klapkę gniazdka: Jeśli gniazdko ma klapkę ochronną, delikatnie ją otwórz.
- Spójrz na wkładkę: Wewnątrz gniazdka zobaczysz małą, plastikową wkładkę, do której wkłada się złącze kabla.
- Sprawdź kolor: Zwróć uwagę na kolor tej wkładki. Jeśli jest zielona, masz złącze SC/APC. Jeśli jest niebieska, masz złącze SC/UPC.
- Weryfikacja oznaczeń: Czasem na obudowie gniazdka lub w jego pobliżu znajdziesz również małe oznaczenia literowe (np. "APC" lub "UPC"), które potwierdzą typ złącza.
Wybór idealnego kabla krok po kroku: Praktyczny poradnik
Krok 1: Weryfikacja typu złączy podstawa sukcesuJak już wspomniałem, to najważniejszy etap. Zanim cokolwiek kupisz, upewnij się, czy w Twoim gniazdku światłowodowym i w modemie (jeśli masz już stary kabel lub wiesz, jaki typ złącza jest wymagany) masz złącza SC/APC (zielone) czy SC/UPC (niebieskie). W zdecydowanej większości przypadków w Polsce będzie to SC/APC. Pamiętaj, że kabel musi mieć takie same złącza na obu końcach i muszą one pasować do gniazdka i modemu.
Krok 2: Długość kabla wybierz swobodnie W warunkach domowych, różnica w długości patchcordu (np. między 2 a 10 metrami) nie wpłynie odczuwalnie na jakość sygnału ani na prędkość Twojego internetu. Światłowody są zaprojektowane do przesyłania danych na znacznie większe odległości niż kilka czy kilkanaście metrów. Dlatego możesz śmiało wybrać taką długość kabla, która najlepiej pasuje do układu Twojego mieszkania i miejsca, w którym chcesz postawić router. Unikaj jednak kupowania zbyt długiego kabla, który będzie się plątał i stwarzał ryzyko uszkodzenia.
Krok 3: Gdzie kupić i na co zwrócić uwagę Odpowiedni patchcord światłowodowy znajdziesz w większości sklepów z elektroniką, w marketach budowlanych z działem RTV/AGD, na popularnych portalach aukcyjnych (np. Allegro) oraz w specjalistycznych sklepach z osprzętem sieciowym. Przy zakupie zawsze upewnij się, że w opisie produktu znajdują się następujące informacje:
- Typ włókna: Jednomodowe (SM)
- Standard: G.657.A1 lub G.657.A2 (dla zwiększonej elastyczności)
- Typ złączy: Np. SC/APC - SC/APC (zielone) lub SC/UPC - SC/UPC (niebieskie)
- Długość: Odpowiednia do Twoich potrzeb (np. 3m, 5m, 10m)
- Typ kabla: Simplex (najczęściej do domu)
Przeczytaj również: Jak połączyć dwa routery kablem? Stabilne Wi-Fi w całym domu!
Najczęstsze błędy i problemy przy podłączaniu światłowodu jak ich uniknąć?
Problem 1: Kupiłem kabel, a internet wciąż nie działa Jeśli po podłączeniu nowego kabla internet nadal nie działa, najczęstszymi przyczynami są: źle dobrany typ złącza (np. próba połączenia SC/APC z SC/UPC), uszkodzenie kabla podczas montażu (np. ostre zagięcie, zgniecenie) lub, co zdarza się rzadziej, problem leżący po stronie operatora (np. awaria sieci, brak aktywacji usługi). Zawsze zacznij od sprawdzenia poprawności złączy i wizualnej oceny kabla.
Problem 2: Łączenie zielonego z niebieskim dlaczego to błąd? To jeden z najpoważniejszych błędów, który uniemożliwi Ci uzyskanie połączenia. Złącza SC/APC (zielone) i SC/UPC (niebieskie) mają różne szlify czoła ferruli. Próba ich połączenia spowoduje, że powierzchnie styku nie będą do siebie idealnie przylegać, co doprowadzi do ogromnych strat sygnału świetlnego. W praktyce oznacza to brak internetu. Zawsze upewnij się, że oba końce kabla oraz gniazdko i modem mają ten sam typ złącza.
"Czy kolor złącza ma znaczenie? Tak, jest to kluczowa informacja. Zielony to SC/APC, niebieski to SC/UPC. Nie wolno ich łączyć ze sobą, ponieważ prowadzi to do znacznego tłumienia sygnału lub nawet braku połączenia."

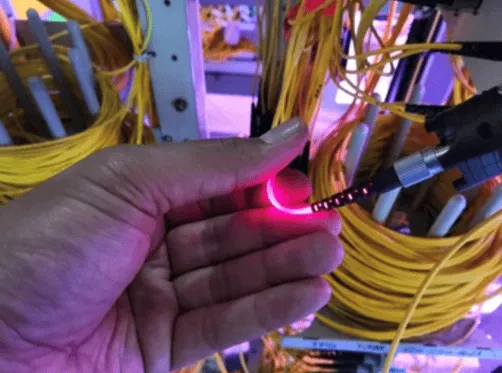

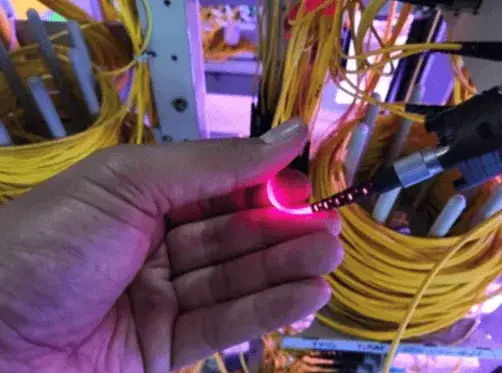

Problem 3: Kruchość włókna światłowodowego jak bezpiecznie ułożyć kabel? Włókno światłowodowe, choć chronione przez warstwy osłonowe, jest delikatne i wrażliwe na ostre zagięcia oraz nadmierne naciąganie. Pamiętaj, aby podczas układania kabla unikać zaginania go pod kątem mniejszym niż ok. 30 mm (czyli promień gięcia nie powinien być mniejszy niż 3 cm). Nie należy go również przygniatać ciężkimi przedmiotami ani nadmiernie naciągać. Jeśli potrzebujesz poprowadzić kabel wzdłuż listew przypodłogowych lub przez ciasne miejsca, rozważ użycie specjalnych peszli ochronnych lub kanałów kablowych, które zabezpieczą go przed przypadkowym uszkodzeniem.
