Podłączenie podwójnego włącznika światła, zwanego często łącznikiem świecznikowym, może wydawać się skomplikowane, zwłaszcza gdy w puszce masz tylko trzy kable. Jednak z odpowiednim przewodnikiem i zachowaniem zasad bezpieczeństwa, jest to zadanie, które z powodzeniem możesz wykonać samodzielnie. W tym artykule krok po kroku pokażę Ci, jak prawidłowo podłączyć taki włącznik, skupiając się na identyfikacji przewodów i bezpiecznym wykonaniu całej instalacji.

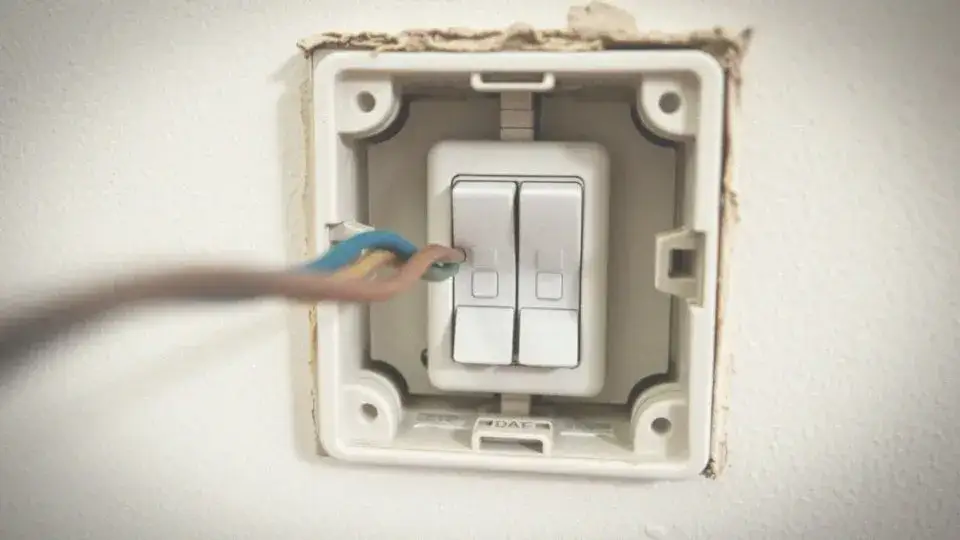

Jak podłączyć podwójny włącznik światła z 3 kablami? Praktyczny przewodnik krok po kroku
- Zawsze zaczynaj od wyłączenia zasilania i dwukrotnego sprawdzenia braku napięcia próbnikiem.
- W instalacji z 3 kablami w puszce znajdziesz przewód fazowy zasilający (L) oraz dwa przewody do lamp (L1, L2).
- Przewód fazowy (L, najczęściej brązowy lub czarny) podłącz do zacisku wejściowego włącznika (oznaczonego jako L, P lub strzałka do wewnątrz).
- Dwa przewody prowadzące do lamp (L1, L2) podłącz do zacisków wyjściowych włącznika (oznaczonych jako L1, L2, cyfry lub strzałki na zewnątrz).
- Przewody neutralny (N, niebieski) i ochronny (PE, żółto-zielony) nie są podłączane do włącznika połącz je w puszce za pomocą złączek.
- Przygotuj niezbędne narzędzia i uważaj na najczęstsze błędy, takie jak błędna identyfikacja fazy czy nieprawidłowe odizolowanie przewodów.
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz zrozumieć, że praca z prądem elektrycznym wymaga absolutnej ostrożności i szacunku. Bezpieczeństwo to podstawa, której nie wolno lekceważyć. Moje doświadczenie pokazuje, że pośpiech i niedbalstwo są najczęstszymi przyczynami wypadków.
Bezpieczeństwo przede wszystkim: Dlaczego to takie ważne?
Zawsze powtarzam moim klientom i kursantom: zanim cokolwiek zrobisz, upewnij się, że prąd jest wyłączony. To nie jest sugestia, to jest obowiązek. Porażenie prądem może mieć bardzo poważne konsekwencje dla zdrowia, a nawet życia.
Krok 1: Wyłącz zasilanie w skrzynce bezpieczników
- Zlokalizuj skrzynkę z bezpiecznikami w swoim domu lub mieszkaniu. Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub w innym łatwo dostępnym miejscu.
- Odszukaj główny wyłącznik prądu (często oznaczony jako "Główny" lub "0/I") i przestaw go w pozycję "0" (wyłączony). Jeśli nie jesteś pewien, który to, lub nie chcesz wyłączać całego domu, spróbuj zidentyfikować bezpiecznik odpowiedzialny za obwód oświetleniowy w pomieszczeniu, w którym będziesz pracować.
- Jeśli masz wątpliwości, wyłącz bezpiecznik główny. To najbezpieczniejsze rozwiązanie, które gwarantuje brak napięcia w całej instalacji.
- Upewnij się, że nikt inny w domu nie włączy przypadkowo zasilania podczas Twojej pracy. Poinformuj domowników lub umieść tabliczkę ostrzegawczą na skrzynce.
Krok 2: Sprawdź brak napięcia próbnikiem
Wyłączenie bezpiecznika to pierwszy krok, ale nigdy nie ufaj mu w 100% bez weryfikacji. Zawsze musisz sprawdzić brak napięcia w miejscu pracy za pomocą odpowiedniego narzędzia.
- Przygotuj próbnik napięcia, czyli popularną neonówkę. Upewnij się, że jest sprawny możesz to zrobić, dotykając nim znanego źródła prądu (np. gniazdka), aby sprawdzić, czy zaświeci się dioda.
- Delikatnie odkręć stary włącznik lub otwórz puszkę instalacyjną, w której będziesz pracować.
- Dotknij metalową końcówką próbnika każdy z przewodów znajdujących się w puszce. Trzymaj próbnik za izolowaną rękojeść, a palec przyłóż do metalowej końcówki na górze próbnika (jeśli to neonówka).
- Dioda próbnika nie może zaświecić się na żadnym z przewodów! Jeśli dioda zaświeci się choćby na jednym przewodzie, oznacza to, że zasilanie nie zostało wyłączone. Wróć do skrzynki bezpieczników i powtórz krok 1.
- Sprawdź każdy przewód kilkukrotnie, aby mieć absolutną pewność.
Niezbędne narzędzia do pracy
Praca z prądem wymaga nie tylko ostrożności, ale i odpowiednich narzędzi. Pamiętaj, aby zawsze używać narzędzi z izolowanymi rękojeściami, co dodatkowo zwiększa Twoje bezpieczeństwo.
- Próbnik napięcia (neonówka): Niezbędny do sprawdzenia obecności prądu. To Twoje oczy w świecie niewidzialnego zagrożenia.
- Śrubokręty (płaski i krzyżakowy): Do odkręcania i dokręcania śrub w włączniku oraz do montażu w puszce. Upewnij się, że masz odpowiednie rozmiary.
- Ściągacz izolacji: Pozwala precyzyjnie usunąć izolację z końcówek przewodów bez uszkodzenia żył. To znacznie lepsze rozwiązanie niż nóż czy kombinerki.
- Złączki elektryczne (np. typu WAGO lub kostki): Służą do bezpiecznego i trwałego łączenia przewodów neutralnych i ochronnych w puszce. Ja osobiście preferuję WAGO ze względu na ich szybkość i niezawodność.
Zrozumienie podwójnego włącznika światła (łącznika świecznikowego)
Podwójny włącznik światła, jak sama nazwa wskazuje, służy do sterowania dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca. Może to być na przykład żyrandol z dwoma grupami żarówek, które chcesz zapalać osobno, lub dwie różne lampy w jednym pomieszczeniu. To bardzo praktyczne rozwiązanie, które pozwala na większą elastyczność w zarządzaniu oświetleniem.
Oznaczenia zacisków: Co oznaczają L, L1, L2 i strzałki?
Na włączniku znajdziesz kilka zacisków, które musisz prawidłowo zidentyfikować, aby podłączenie było poprawne. Producenci stosują różne oznaczenia, ale ich funkcja jest zawsze taka sama:
- L (lub P, lub strzałka do wewnątrz): To zacisk wejściowy, do którego podłączasz przewód fazowy zasilający ten, na którym jest napięcie. Jest to punkt, do którego prąd "wchodzi" do włącznika.
- L1 (lub cyfra, lub strzałka na zewnątrz): To jeden z zacisków wyjściowych. Podłączasz do niego przewód fazowy, który prowadzi do pierwszego obwodu oświetleniowego (np. jednej grupy żarówek).
- L2 (lub cyfra, lub strzałka na zewnątrz): To drugi zacisk wyjściowy. Podłączasz do niego przewód fazowy, który prowadzi do drugiego obwodu oświetleniowego (np. drugiej grupy żarówek).
Włącznik podwójny często nazywany jest łącznikiem świecznikowym. Nazwa ta wywodzi się z jego pierwotnego zastosowania sterowania poszczególnymi "świecami" (żarówkami) w żyrandolach. Pozwala on na niezależne włączanie i wyłączanie różnych sekcji oświetlenia, co jest niezwykle wygodne i energooszczędne.
Identyfikacja przewodów: Klucz do sukcesu i bezpieczeństwa
Prawidłowa identyfikacja przewodów w puszce to najważniejszy etap całej instalacji. Błąd na tym etapie może skutkować nie tylko niedziałającą lampą, ale co gorsza, zwarciem lub zagrożeniem porażeniem prądem. Dlatego poświęć temu krokowi szczególną uwagę.
Przewód fazowy (L): Zasilanie, które musisz zlokalizować
Przewód fazowy (L) to ten, który doprowadza prąd do włącznika. Zgodnie z polskimi normami, najczęściej ma kolor brązowy lub czarny. To właśnie na nim, po włączeniu zasilania, próbnik napięcia wskaże obecność prądu. W puszce pod włącznikiem z trzema kablami, jeden z nich będzie przewodem fazowym zasilającym, a pozostałe dwa będą przewodami fazowymi prowadzącymi do lamp (L1, L2).
Przewody neutralny (N) i ochronny (PE): Gdzie je podłączyć?
Przewód neutralny (N) ma zawsze kolor niebieski. Jest on niezbędny do zamknięcia obwodu elektrycznego i umożliwienia przepływu prądu, ale co bardzo ważne nie podłącza się go do samego włącznika światła. Jego miejsce jest w puszce, gdzie łączy się go bezpośrednio z przewodem neutralnym lampy.
Przewód ochronny (PE) jest łatwo rozpoznawalny po charakterystycznym kolorze żółto-zielonym. Jego główną funkcją jest ochrona przed porażeniem prądem w przypadku awarii urządzenia. Podobnie jak przewód neutralny, nie jest on podłączany do mechanizmu włącznika. Jego zadaniem jest zapewnienie bezpieczeństwa, a nie sterowanie światłem.
Zarówno przewody neutralne (N), jak i ochronne (PE) zasilające oraz te prowadzące do lamp, należy połączyć ze sobą w puszce za pomocą odpowiednich złączek, np. WAGO. Tworzą one oddzielne, ciągłe obwody, które omijają włącznik.
| Kolor przewodu | Funkcja |
|---|---|
| Brązowy lub czarny | Przewód fazowy (L) zasilający lub odbiorczy (do lampy) |
| Niebieski | Przewód neutralny (N) |
| Żółto-zielony | Przewód ochronny (PE) |

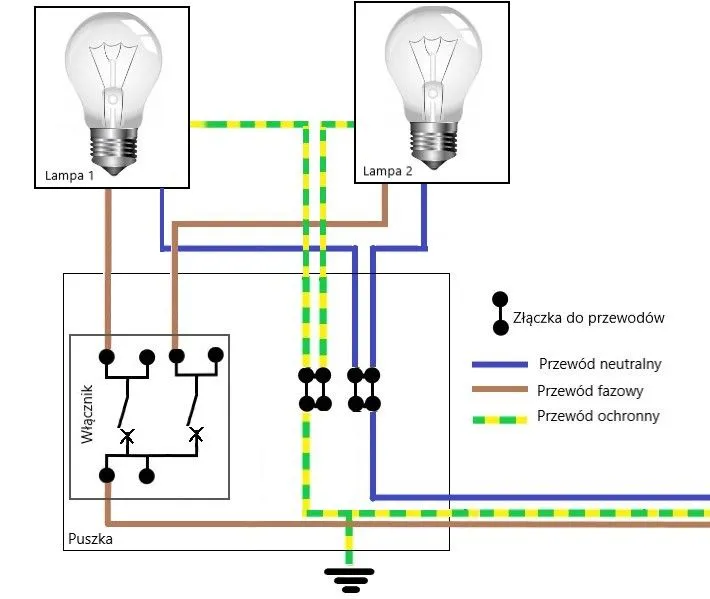

Schemat podłączenia podwójnego włącznika światła z 3 kablami instrukcja krok po kroku
Teraz, gdy masz już za sobą najważniejsze etapy wyłączenie zasilania, sprawdzenie braku napięcia i identyfikację przewodów możemy przejść do właściwego podłączania. Postępuj zgodnie z poniższymi instrukcjami, a montaż przebiegnie sprawnie i bezpiecznie.
Przygotowanie przewodów
- Po zidentyfikowaniu wszystkich przewodów, delikatnie wyprostuj je i przytnij na taką długość, aby swobodnie dosięgały do zacisków włącznika, ale nie były zbyt długie i nie utrudniały montażu.
- Za pomocą ściągacza izolacji usuń około 10-12 mm izolacji z końcówek każdego przewodu. Upewnij się, że żyły są czyste i nieuszkodzone. Zbyt krótko odizolowany przewód może nie zapewnić dobrego kontaktu, a zbyt długo stwarza ryzyko zwarcia.
Podłączanie przewodu fazowego zasilającego (L)
Zacznij od podłączenia przewodu fazowego zasilającego (tego, który zidentyfikowałeś próbnikiem jako "pod napięciem" przed wyłączeniem zasilania). Wprowadź odizolowaną końcówkę tego przewodu do zacisku oznaczonego jako L, P lub strzałką skierowaną do wewnątrz na włączniku. Dokręć śrubę zacisku mocno, ale z wyczuciem, aby zapewnić solidne połączenie i nie uszkodzić przewodu.
Podłączanie przewodów do lamp (L1, L2)
Następnie podłącz dwa pozostałe przewody fazowe, które prowadzą do poszczególnych lamp. Jeden z nich wprowadź do zacisku oznaczonego jako L1 (lub cyfra, lub strzałka na zewnątrz), a drugi do zacisku L2 (lub cyfra, lub strzałka na zewnątrz). Tak samo jak wcześniej, dokręć śruby zacisków, upewniając się, że połączenia są stabilne i bezpieczne.

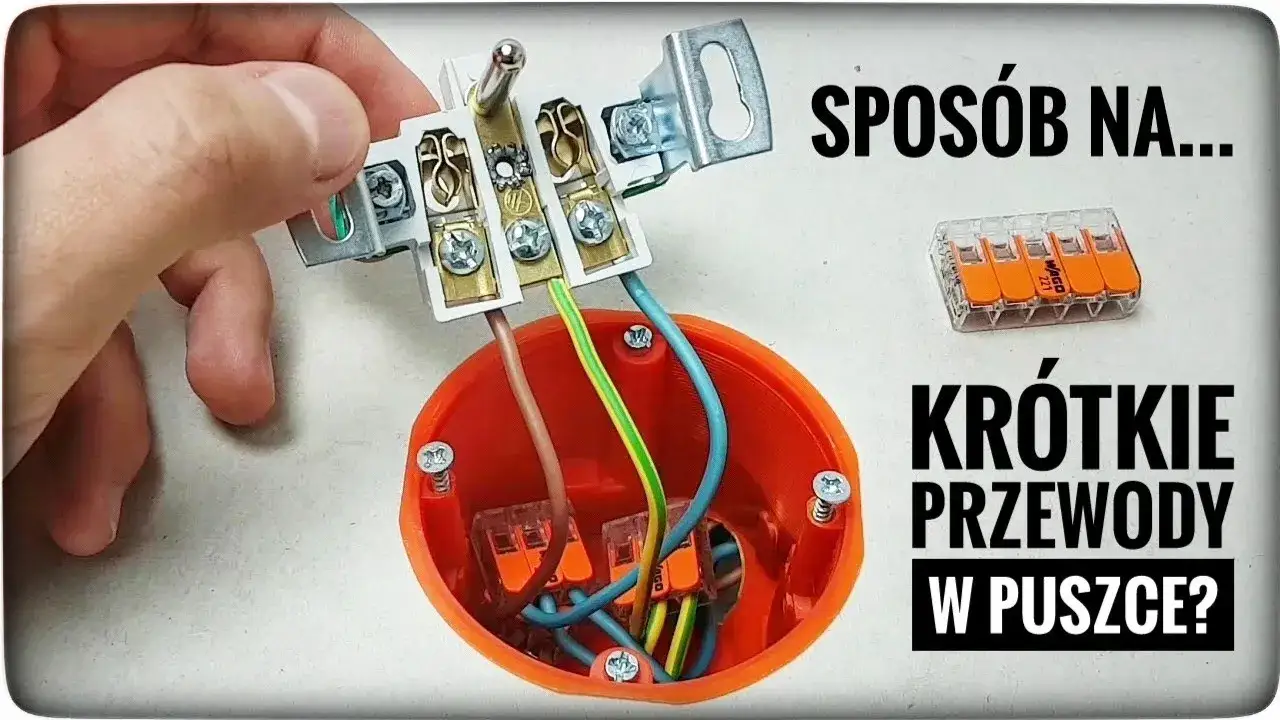

Łączenie przewodów neutralnych (N) i ochronnych (PE) w puszce
Pamiętaj, że przewody neutralne (niebieskie) i ochronne (żółto-zielone) nie są podłączane do włącznika. Jeśli w puszce masz takie przewody, połącz je osobno. Wszystkie przewody neutralne (N) zepnij razem za pomocą jednej złączki WAGO. Podobnie postąp z przewodami ochronnymi (PE) wszystkie żółto-zielone przewody połącz w osobnej złączce. Upewnij się, że połączenia są pewne i stabilne.

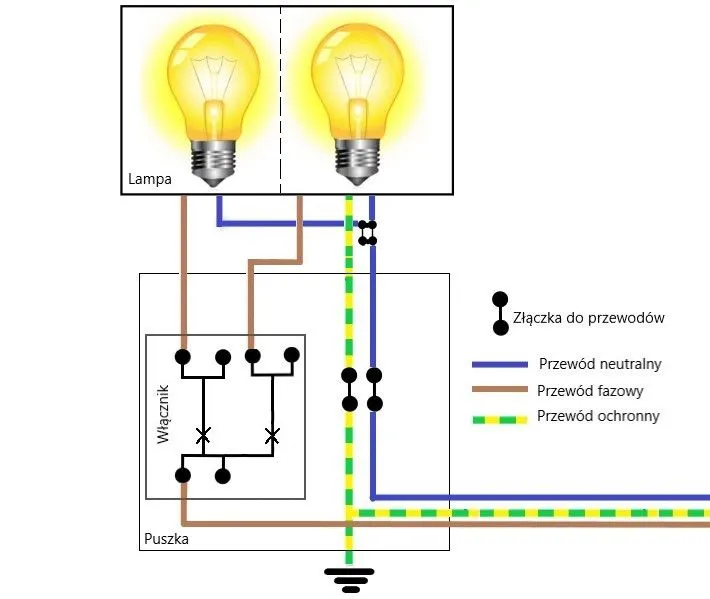

Wyobraź sobie teraz wizualny schemat: z puszki wychodzą trzy przewody. Jeden (fazowy zasilający, np. brązowy) idzie do głównego zacisku włącznika (L). Dwa pozostałe (fazowe do lamp, np. czarny i szary) idą do zacisków L1 i L2. W puszce, poza włącznikiem, powinny być widoczne złączki, w których połączone są wszystkie przewody niebieskie (N) oraz wszystkie żółto-zielone (PE). To klucz do zrozumienia całej instalacji.
Montaż końcowy i testowanie instalacji
Po wykonaniu wszystkich połączeń, nadszedł czas na ostateczny montaż włącznika i najważniejsze testowanie. To moment prawdy, który pokaże, czy wszystko zostało wykonane poprawnie.
Mocowanie włącznika i układanie przewodów
- Ostrożnie ułóż przewody w puszce instalacyjnej, tak aby nie były zgniecione ani naprężone. Upewnij się, że żaden przewód nie wystaje poza puszkę.
- Wsuń mechanizm włącznika do puszki i przykręć go do niej za pomocą śrub montażowych. Upewnij się, że włącznik jest stabilnie osadzony i nie chwieje się.
- Załóż ramkę ozdobną i klawisze włącznika. Powinny one zatrzasnąć się na swoim miejscu.
Przywrócenie zasilania i testowanie
- Wróć do skrzynki z bezpiecznikami i ostrożnie włącz zasilanie (przełącz główny wyłącznik lub odpowiedni bezpiecznik w pozycję "I").
- Wróć do włącznika i przetestuj jego działanie. Naciśnij każdy z klawiszy, aby sprawdzić, czy odpowiednie lampy się zapalają i gasną.
- Jeśli wszystko działa poprawnie, gratulacje! Udało Ci się samodzielnie podłączyć podwójny włącznik światła.
Co zrobić, gdy klawisze działają "na odwrót"?
Czasami zdarza się, że po podłączeniu lewy klawisz zapala prawą lampę, a prawy klawisz lewą. To jest błąd funkcjonalny, a nie elektryczny, i co najważniejsze nie jest niebezpieczny. Aby to poprawić, wystarczy ponownie wyłączyć zasilanie, sprawdzić brak napięcia próbnikiem, a następnie zamienić miejscami przewody podłączone do zacisków L1 i L2 na włączniku. Po ponownym włączeniu zasilania, klawisze powinny działać intuicyjnie.
Najczęstsze błędy i jak ich unikać
Nawet doświadczonym elektrykom zdarzają się pomyłki, a co dopiero osobom bez doświadczenia. Dlatego chcę Ci zwrócić uwagę na najczęstsze błędy, które mogą wystąpić podczas podłączania włącznika, abyś mógł ich uniknąć.
Błędna identyfikacja przewodu fazowego
To jeden z najgroźniejszych błędów. Jeśli przewód fazowy zasilający zostanie podłączony do zacisku wyjściowego (L1 lub L2) zamiast wejściowego (L), może to spowodować zwarcie lub uniemożliwić prawidłowe działanie instalacji. Co gorsza, jeśli pomylisz fazę z przewodem neutralnym lub ochronnym, ryzykujesz porażeniem prądem. Zawsze używaj próbnika i dwukrotnie sprawdzaj, który przewód jest fazowy, zanim cokolwiek podłączysz.
Nieprawidłowe odizolowanie żył
Zbyt krótkie odizolowanie końcówki przewodu może skutkować słabym kontaktem w zacisku, co prowadzi do przegrzewania się połączenia, iskrzenia, a nawet pożaru. Z kolei zbyt długie odizolowanie sprawia, że odsłonięte żyły mogą dotknąć się nawzajem (powodując zwarcie) lub dotknąć metalowych elementów włącznika czy puszki, co jest zagrożeniem porażenia. Zawsze staraj się odizolować przewód na długość wskazaną przez producenta włącznika lub na około 10-12 mm.
Przeczytaj również: Pompa ciepła 14 kW: Jaki kabel 5x4mm² i zabezpieczenia wybrać?
Kiedy wezwać elektryka?
Chociaż ten poradnik ma pomóc Ci w samodzielnym podłączeniu włącznika, są sytuacje, w których bezwzględnie powinieneś wezwać profesjonalnego elektryka. Pamiętaj, że Twoje bezpieczeństwo jest najważniejsze:
- Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub bezpieczeństwa instalacji.
- Gdy instalacja elektryczna w Twoim domu jest bardzo stara i widzisz uszkodzone przewody lub nietypowe kolory.
- Jeśli po podłączeniu włącznika występują powtarzające się problemy (np. wybijanie bezpieczników, iskrzenie).
- Gdy w puszce znajdziesz więcej niż trzy przewody fazowe i nie jesteś pewien, jak je zidentyfikować.
