Jak podłączyć włącznik światła (3 kable)? Bezpieczny poradnik

Podłączenie włącznika światła, zwłaszcza gdy z puszki wychodzą trzy kable, może wydawać się skomplikowane, ale z odpowiednią wiedzą i przestrzeganiem zasad bezpieczeństwa, jest to zadanie do wykonania. W tym artykule, jako Emil Michalak, przeprowadzę Cię przez praktyczny i zrozumiały poradnik, który krok po kroku wyjaśni, jak prawidłowo podłączyć włącznik, identyfikując każdy przewód i zapewniając zgodność z polskimi normami. Pamiętaj, że bezpieczeństwo jest tutaj absolutnym priorytetem.

Jak upewnić się, że prąd jest wyłączony? Krok po kroku

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz mieć absolutną pewność, że zasilanie jest odłączone. To nie jest krok, który można pominąć. Oto jak to zrobić:

1. Zlokalizuj skrzynkę rozdzielczą: Znajdź główną skrzynkę z bezpiecznikami w swoim domu lub mieszkaniu.
2. Wyłącz odpowiedni obwód: Zidentyfikuj bezpiecznik lub wyłącznik nadprądowy odpowiedzialny za obwód, w którym znajduje się włącznik, nad którym będziesz pracować. Jeśli nie jesteś pewien, który to, dla pewności wyłącz główny wyłącznik prądu dla całego mieszkania. Lepsze jest wyłączenie całego prądu niż ryzykowanie porażenia.
3. Sprawdź brak napięcia próbnikiem: Po wyłączeniu zasilania, użyj próbnika napięcia (neonówki). Dotknij końcówką próbnika do każdego przewodu wychodzącego z puszki włącznika. Jeśli próbnik nie zaświeci się na żadnym z przewodów, oznacza to, że napięcie zostało skutecznie odłączone.
4. Potwierdź brak napięcia: Dla dodatkowej pewności, możesz sprawdzić próbnik w innym, działającym gniazdku, aby upewnić się, że sam próbnik działa poprawnie.

Niezbędne narzędzia, które musisz przygotować

Do pracy z elektryką potrzebujesz nie tylko wiedzy, ale i odpowiednich narzędzi. Posiadanie ich pod ręką usprawni pracę i zwiększy bezpieczeństwo:

• Próbnik napięcia (neonówka): Absolutnie niezbędny do sprawdzenia obecności prądu.
• Śrubokręt (najlepiej izolowany): Płaski i krzyżakowy, w zależności od śrub we włączniku. Izolowany uchwyt to dodatkowa warstwa bezpieczeństwa.
• Ściągacz do izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
• Kombinerki: Przydatne do zaginania końcówek przewodów lub ich przycinania.

Dlaczego ignorowanie zasad bezpieczeństwa to prosta droga do tragedii?

Praca z prądem to nie zabawa. Ignorowanie podstawowych zasad bezpieczeństwa może mieć katastrofalne skutki. Porażenie prądem to nie tylko bolesne doświadczenie, ale może prowadzić do poważnych obrażeń wewnętrznych, a nawet śmierci. Nieprawidłowe połączenia mogą spowodować zwarcia, co z kolei może doprowadzić do pożaru instalacji elektrycznej. Jako Emil Michalak zawsze podkreślam: bezpieczeństwo jest najważniejsze. Nie ryzykuj zdrowia ani życia swojego i swoich bliskich dla zaoszczędzenia kilku złotych na elektryku. Jeśli masz jakiekolwiek wątpliwości, zawsze wezwij fachowca.

Tajemnica trzech kabli w puszce: Co oznaczają ich kolory?

Zrozumienie kolorów przewodów to podstawa. W Polsce, zgodnie z normami, kolory mają swoje ściśle określone znaczenie. Wiedza ta pomoże Ci poprawnie zidentyfikować kable i uniknąć błędów.

Przewód fazowy (L) brązowy lub czarny: Skąd płynie prąd?

Przewód fazowy, oznaczany literą "L" (od ang. Live), to ten, który doprowadza prąd do urządzenia. W nowych instalacjach najczęściej spotkasz go w kolorze brązowym lub czarnym, choć czasem może być też szary. To właśnie ten przewód jest "pod napięciem" i to jego identyfikacja jest kluczowa dla bezpieczeństwa. Nigdy nie dotykaj go bez upewnienia się, że zasilanie jest wyłączone.

Przewód neutralny (N) niebieski: Czy zawsze jest potrzebny we włączniku?

Przewód neutralny, oznaczany literą "N", ma kolor niebieski. Jego zadaniem jest zamknięcie obwodu elektrycznego, czyli odprowadzenie prądu z powrotem do źródła. W standardowym podłączeniu pojedynczego włącznika światła, przewód neutralny zazwyczaj nie jest prowadzony do samego włącznika. Biegnie on bezpośrednio do oprawy oświetleniowej. Jednakże, jego obecność w puszce włącznika może sugerować, że masz do czynienia z nowszą instalacją przygotowaną pod inteligentne włączniki (np. Wi-Fi), które wymagają stałego zasilania (L i N) do działania, nawet gdy światło jest wyłączone.

Przewód ochronny (PE) żółto-zielony: Twój anioł stróż

Przewód ochronny, oznaczany jako "PE" (od ang. Protective Earth), to Twój anioł stróż w instalacji elektrycznej. Ma charakterystyczny kolor żółto-zielony. Jego główną rolą jest ochrona przed porażeniem prądem w przypadku awarii urządzenia. W standardowej instalacji przewód ochronny zazwyczaj nie jest podłączany bezpośrednio do samego włącznika. Wyjątkiem są włączniki z metalową obudową, które wymagają uziemienia. W większości przypadków przewód ten powinien być bezpiecznie zaizolowany i ułożony w puszce, gotowy do podłączenia do metalowych części oprawy oświetleniowej.

Identyfikacja przewodów w praktyce: Jak nie pomylić kabli?

Znajomość kolorów to jedno, ale praktyczna identyfikacja przewodów, zwłaszcza w starszych instalacjach, to coś zupełnie innego. Tutaj z pomocą przychodzi próbnik napięcia.

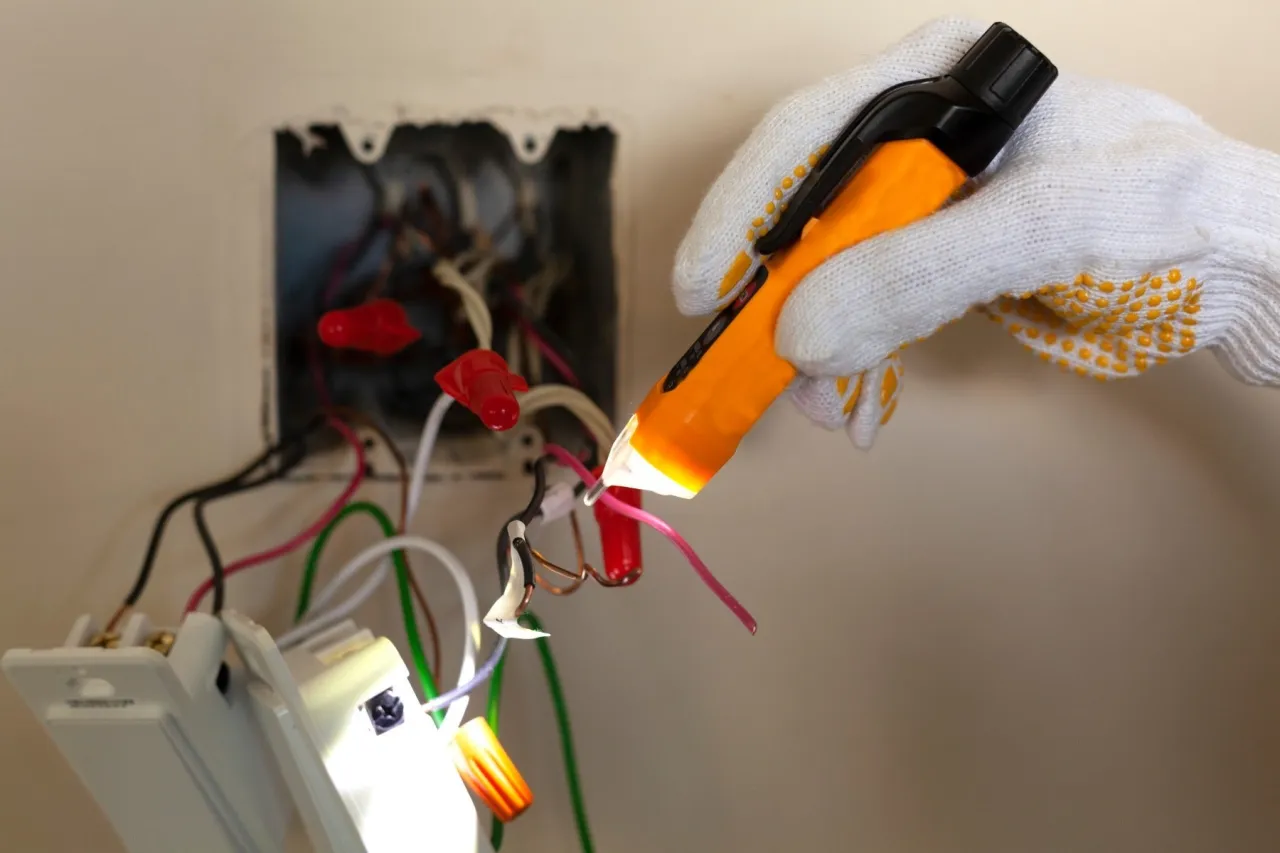

Użycie próbnika napięcia: Prosty test, który ratuje życie

Próbnik napięcia (neonówka) to podstawowe narzędzie każdego, kto pracuje z elektryką. Jego prawidłowe użycie jest kluczowe dla bezpieczeństwa:

1. Upewnij się, że zasilanie jest WYŁĄCZONE. To powtórzę do znudzenia, bo to najważniejsze!
2. Włącz zasilanie na chwilę: Gdy jesteś gotowy do testowania, na krótko włącz zasilanie w obwodzie, nad którym pracujesz.
3. Dotknij próbnikiem każdego przewodu: Delikatnie dotknij metalową końcówką próbnika do miedzianej żyły każdego z przewodów wychodzących z puszki.
4. Obserwuj próbnik: Przewód, który spowoduje zaświecenie się lampki w próbniku, to przewód fazowy (L) zasilający. Zapamiętaj go lub oznacz.
5. Wyłącz zasilanie NATYCHMIAST: Po zidentyfikowaniu przewodu fazowego, natychmiast wyłącz zasilanie w obwodzie i ponownie upewnij się, że prąd jest odłączony, zanim przejdziesz do dalszych prac.

Analiza starej instalacji: Co zrobić, gdy kolory nie zgadzają się ze standardem?

W starszych budynkach kolory kabli mogą odbiegać od współczesnych standardów. Możesz natknąć się na przewody w kolorach, które dziś są nieużywane dla konkretnych funkcji (np. czerwony jako faza, szary jako neutralny). W takiej sytuacji nie możesz polegać wyłącznie na kolorach. Niezbędne jest zidentyfikowanie każdego przewodu za pomocą próbnika napięcia. Przewód, który "świeci" próbnikiem, to faza. Pozostałe przewody musisz zidentyfikować poprzez analizę istniejących połączeń (jeśli włącznik był już podłączony) lub poprzez testowanie ciągłości obwodu z lampą (gdy zasilanie jest wyłączone).

Rozpoznawanie funkcji kabli: Który prowadzi do lampy, a który zasila?

Po zidentyfikowaniu przewodu fazowego zasilającego (tego, który "świeci" próbnikiem), pozostają Ci dwa inne kable. Jeśli jeden z nich to żółto-zielony przewód ochronny (PE), to sprawa jest prosta. Jeśli nie, musisz zidentyfikować, który z pozostałych przewodów fazowych prowadzi do lampy, a który ewentualnie jest przewodem korespondencyjnym (w przypadku instalacji schodowej). W typowej instalacji pojedynczego włącznika, po odłączeniu zasilania i odłączeniu wszystkich przewodów od starego włącznika, przewód fazowy zasilający jest jedynym, który po włączeniu prądu "zaświeci" próbnik. Drugi przewód fazowy, który podłączysz do włącznika, to ten, który prowadzi do lampy (tzw. przewód odpływowy). Możesz to potwierdzić, łącząc go na chwilę z przewodem fazowym zasilającym (oczywiście po uprzednim wyłączeniu zasilania i z zachowaniem ostrożności), a następnie włączając prąd jeśli lampa się zaświeci, masz pewność.

Podłączanie włącznika pojedynczego: Instrukcja krok po kroku

Teraz, gdy już wiesz, który kabel jest który i masz pewność, że zasilanie jest wyłączone, możemy przejść do właściwego podłączania włącznika. Pamiętaj o precyzji i staranności.

Krok 1: Przygotowanie przewodów jak prawidłowo zdjąć izolację?

Prawidłowe zdjęcie izolacji jest kluczowe. Użyj ściągacza do izolacji, aby usunąć około 1-1,5 cm izolacji z końcówek przewodów. Uważaj, aby nie uszkodzić miedzianych żył nacięcie ich może osłabić przewód i prowadzić do przegrzewania się w przyszłości. Końcówki powinny być czyste i nieposzarpane, gotowe do pewnego zamocowania w zaciskach włącznika.

Krok 2: Identyfikacja zacisków na nowym włączniku (L, P, strzałki)

Każdy włącznik ma oznaczenia, które pomagają w prawidłowym podłączeniu. Zazwyczaj znajdziesz na nim literę "L" (lub "IN") dla wejścia zasilania (przewodu fazowego zasilającego) oraz strzałkę, literę "P" (lub "OUT") dla wyjścia do lampy (przewodu fazowego odpływowego). Dokładnie zapoznaj się z instrukcją dołączoną do włącznika, ponieważ oznaczenia mogą się nieznacznie różnić między producentami.

Krok 3: Podłączenie przewodu fazowego zasilającego (L)

Zidentyfikowany wcześniej przewód fazowy zasilający (ten, który "świecił" próbnikiem) podłącz do zacisku oznaczonego jako "L" lub "IN" na włączniku. Upewnij się, że przewód jest mocno dokręcony w zacisku i nie ma luźnych żył. Luźne połączenia to częsta przyczyna iskrzenia i przegrzewania się.

Krok 4: Podłączenie przewodu fazowego do lampy (tzw. korespondencyjnego)

Drugi przewód fazowy, który prowadzi do lampy (przewód odpływowy), podłącz do drugiego zacisku włącznika, zazwyczaj oznaczonego strzałką lub literą "P" (lub "OUT"). Podobnie jak w przypadku przewodu zasilającego, upewnij się, że połączenie jest solidne i bezpieczne.

Krok 5: Co zrobić z przewodem ochronnym (żółto-zielonym)?

Przewód ochronny (żółto-zielony) w większości przypadków nie jest podłączany bezpośrednio do włącznika światła, chyba że włącznik ma metalową obudowę wymagającą uziemienia. Jeśli Twój włącznik nie ma takiego wymogu, przewód ochronny powinien być bezpiecznie zaizolowany (np. za pomocą złączki WAGO lub taśmy izolacyjnej) i ułożony w puszce tak, aby nie stykał się z innymi przewodami ani zaciskami. Pamiętaj, że jego obecność jest kluczowa dla bezpieczeństwa całej instalacji oświetleniowej, chroniąc przed porażeniem w przypadku awarii lampy.

Scenariusz niestandardowy: Kiedy trzy kable oznaczają włącznik schodowy?

Czasami trzy kable w puszce nie oznaczają standardowego włącznika pojedynczego, lecz sygnalizują bardziej złożoną instalację, taką jak włącznik schodowy. To ważne, aby to rozpoznać, zanim zaczniesz podłączać kable.

Jak rozpoznać, że masz do czynienia z instalacją schodową?

Instalacja schodowa to taka, w której jeden punkt świetlny jest sterowany z dwóch różnych miejsc (np. na dole i na górze schodów, lub przy wejściach do długiego korytarza). Jeśli wiesz, że światło w danym pomieszczeniu jest włączane i wyłączane z dwóch różnych włączników, to prawie na pewno masz do czynienia z instalacją schodową. W takiej konfiguracji z puszki włącznika wychodzą zazwyczaj: jeden przewód fazowy zasilający oraz dwa przewody korespondencyjne, które biegną do drugiego włącznika schodowego. Przewód ochronny (PE) również będzie obecny.

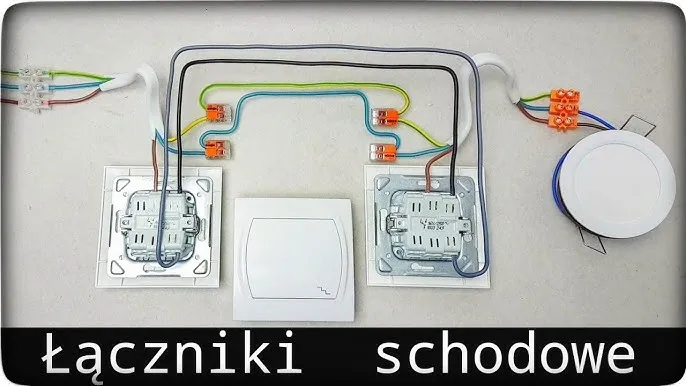

Schemat podłączenia włącznika schodowego zrozumieć logikę działania

Włącznik schodowy działa na zasadzie przełączania przewodu fazowego między dwoma przewodami korespondencyjnymi. Kiedy jeden włącznik zmienia pozycję, zmienia się ścieżka prądu, co powoduje włączenie lub wyłączenie światła. Logika jest taka, że zawsze jeden z przewodów korespondencyjnych jest "pod napięciem" (faza), a drugi "bez napięcia". Drugi włącznik schodowy odbiera te dwa przewody korespondencyjne i w zależności od swojej pozycji, podaje fazę na przewód prowadzący do lampy. To sprytne rozwiązanie, które pozwala na elastyczne sterowanie oświetleniem.

Kluczowa rola przewodów korespondencyjnych

Przewody korespondencyjne to serce instalacji schodowej. Są to dwa przewody, które łączą ze sobą dwa włączniki schodowe. Ich rola polega na przenoszeniu sygnału fazowego między włącznikami, umożliwiając wzajemne przełączanie stanu oświetlenia. Bez nich niemożliwe byłoby sterowanie jednym światłem z wielu miejsc. W instalacjach krzyżowych, gdzie światło jest sterowane z trzech lub więcej miejsc, wykorzystuje się również przewody korespondencyjne, ale dodatkowo stosuje się włączniki krzyżowe, które "krzyżują" te przewody, rozszerzając możliwości sterowania.

Najczęstsze błędy i problemy: Jak ich uniknąć i co zrobić, gdy wystąpią?

Nawet przy najlepszych chęciach, błędy się zdarzają. Ważne jest, aby wiedzieć, jak je rozpoznać i jak na nie zareagować. Jako Emil Michalak zawsze radzę: nie panikuj, ale działaj odpowiedzialnie.

Dlaczego światło nie działa po wymianie włącznika?

To frustrujące, gdy po zakończeniu pracy światło nadal nie działa. Najczęstsze przyczyny to:

• Nieprawidłowe podłączenie przewodów: Najczęstszy problem. Sprawdź, czy przewód fazowy zasilający (L) jest podłączony do wejścia włącznika, a przewód do lampy do wyjścia.
• Luźne połączenia: Przewody muszą być mocno dokręcone w zaciskach. Luźne połączenie może nie przewodzić prądu lub powodować iskrzenie.
• Uszkodzona żarówka: Czasem to najprostsza przyczyna. Sprawdź żarówkę, wkręć inną, aby wykluczyć jej awarię.
• Uszkodzony włącznik: Nowy włącznik może być wadliwy. Jeśli masz możliwość, przetestuj go innym.
• Wyłączony bezpiecznik: Sprawdź, czy bezpiecznik w skrzynce rozdzielczej nie został przypadkowo wyłączony lub nie "wybił".

Bezpiecznik "wybija" od razu po włączeniu gdzie szukać zwarcia?

Jeśli bezpiecznik "wybija" (wyłącza się) natychmiast po włączeniu zasilania, to niemal pewny znak zwarcia. Zwarcie to bezpośrednie połączenie przewodu fazowego z neutralnym lub ochronnym, co powoduje gwałtowny wzrost prądu i natychmiastową reakcję zabezpieczenia. W takiej sytuacji natychmiast odłącz zasilanie! Następnie dokładnie sprawdź wszystkie połączenia we włączniku i w puszce. Upewnij się, że żaden z przewodów nie styka się z innym, a izolacja jest nienaruszona. Zwróć szczególną uwagę na to, czy przewód fazowy nie styka się z żółto-zielonym przewodem ochronnym (PE) lub niebieskim neutralnym (N).

Włącznik iskrzy lub się grzeje natychmiastowa reakcja

Iskrzenie lub grzanie się włącznika to bardzo poważne sygnały ostrzegawcze, których nie wolno ignorować. Mogą one wskazywać na luźne połączenie, uszkodzenie włącznika lub przeciążenie obwodu, co w najgorszym wypadku może prowadzić do pożaru. W takiej sytuacji natychmiast wyłącz zasilanie w obwodzie! Nie próbuj używać włącznika. Po odłączeniu prądu dokładnie sprawdź połączenia. Jeśli problem nadal występuje po sprawdzeniu i dokręceniu połączeń, lub jeśli nie jesteś pewien przyczyny, koniecznie wezwij kwalifikowanego elektryka. To nie jest moment na eksperymenty.

Przeczytaj również: Jaki kabel antenowy wybrać? Poradnik DVB-T2, satelita i błędy

Kiedy prosta wymiana przerasta amatora i trzeba wezwać elektryka?

Chociaż wiele prac elektrycznych można wykonać samodzielnie, istnieją sytuacje, w których wezwanie elektryka jest nie tylko zalecane, ale wręcz konieczne. Oto kilka z nich:

• Stare, niestandardowe instalacje: Jeśli kolory kabli są nietypowe, a identyfikacja przewodów sprawia Ci trudność.
• Brak pewności co do identyfikacji przewodów: Jeśli po wszystkich testach nadal nie jesteś pewien, który przewód jest który.
• Powtarzające się problemy: Jeśli bezpiecznik "wybija" wielokrotnie, włącznik iskrzy lub grzeje się, a Ty nie potrafisz zlokalizować przyczyny.
• Instalacje inteligentne: Nowoczesne systemy wymagają specyficznej wiedzy i często podłączenia przewodu neutralnego, co może być bardziej skomplikowane.
• Brak odpowiednich narzędzi lub doświadczenia: Jeśli czujesz się niekomfortowo lub brakuje Ci podstawowych narzędzi, nie ryzykuj.

Pamiętaj, że zdrowie i bezpieczeństwo są bezcenne. Nie wahaj się wezwać profesjonalistę, jeśli masz jakiekolwiek wątpliwości.
