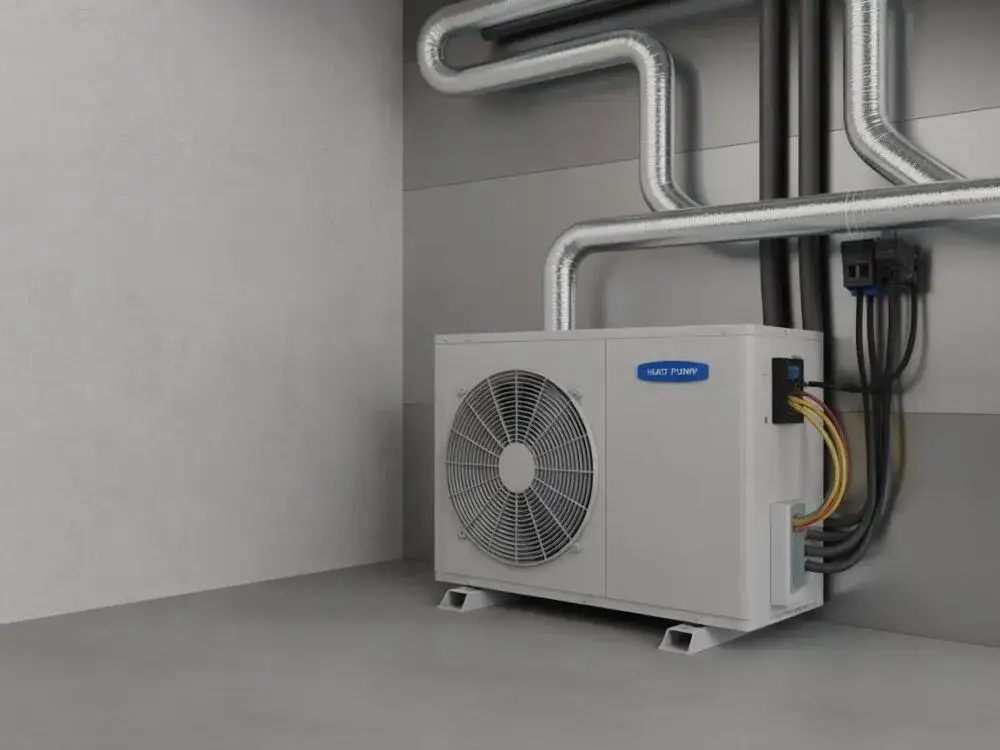

Pompa ciepła 14 kW: Jaki kabel 5x4mm² i zabezpieczenia wybrać?

Wybór odpowiedniego przewodu zasilającego do pompy ciepła o mocy 14 kW to jeden z kluczowych elementów, który decyduje o bezpieczeństwie, niezawodności i efektywności całej instalacji. Niewłaściwy dobór kabla może prowadzić do poważnych konsekwencji, od spadków napięcia i zwiększonego zużycia energii, po ryzyko uszkodzenia urządzenia, a nawet zagrożenie pożarowe. W tym artykule, jako ekspert w dziedzinie instalacji elektrycznych, przeprowadzę Cię przez wszystkie niezbędne aspekty, abyś mógł podjąć świadomą decyzję i zapewnić swojej pompie ciepła optymalne warunki pracy.

Czym grozi zastosowanie zbyt cienkiego przewodu? Poznaj ryzyko

Zastosowanie przewodu o zbyt małym przekroju żył to jeden z najpoważniejszych błędów, jakie można popełnić przy instalacji pompy ciepła. Z mojego doświadczenia wynika, że konsekwencje takiego zaniedbania mogą być bardzo dotkliwe. Przede wszystkim, zbyt cienki kabel będzie się przegrzewał, co nie tylko prowadzi do strat energii i zwiększonych rachunków, ale także drastycznie skraca żywotność izolacji, a w skrajnych przypadkach może doprowadzić do pożaru. Ponadto, niedostateczny przekrój skutkuje znacznymi spadkami napięcia, szczególnie przy rozruchu pompy, co może prowadzić do jej niestabilnej pracy, a nawet uszkodzenia wewnętrznych komponentów, takich jak sprężarka. Niewłaściwy dobór przewodów często wiąże się również z utratą gwarancji producenta, ponieważ nie spełnia on podstawowych wymagań technicznych. W efekcie, zamiast oszczędności, narażasz się na znacznie wyższe koszty napraw lub wymiany urządzenia.

Zasilanie 1-fazowe czy 3-fazowe? Rozwiewamy wątpliwości dla mocy 14 kW

W przypadku pomp ciepła o mocy 14 kW, w Polsce praktycznie zawsze mówimy o konieczności zastosowania zasilania trójfazowego (400V), potocznie nazywanego "siłą". Z mojej perspektywy, próba zasilenia tak mocnego urządzenia z instalacji jednofazowej (230V) jest po prostu niewykonalna lub skrajnie nieefektywna. Pompa ciepła o tej mocy generowałaby zbyt duże obciążenie dla pojedynczej fazy, co prowadziłoby do ciągłego wybijania zabezpieczeń, niestabilnej pracy i potencjalnego uszkodzenia zarówno pompy, jak i domowej instalacji elektrycznej. Dlatego też, jeśli planujesz instalację pompy ciepła 14 kW, upewnij się, że Twoja instalacja elektryczna jest przystosowana do zasilania trójfazowego.

Kto jest odpowiedzialny za prawidłowy dobór kabla: Ty czy instalator?

Kwestia odpowiedzialności za dobór kabla to często poruszany temat. Jako ekspert zawsze podkreślam, że choć ostateczny wybór i montaż leży po stronie instalatora lub elektryka z uprawnieniami, inwestor powinien być świadomy podstawowych wymagań. Twoim zadaniem jest dostarczenie instalatorowi pełnej dokumentacji techniczno-ruchowej (DTR) pompy ciepła, która zawiera precyzyjne wytyczne dotyczące zasilania. Dobry instalator zawsze skonsultuje się z DTR i na tej podstawie dobierze odpowiedni przekrój i typ kabla oraz zabezpieczenia. Aktywna współpraca i zrozumienie, dlaczego pewne rozwiązania są konieczne, pozwoli uniknąć nieporozumień i zapewni prawidłowe wykonanie instalacji.

Skoro wiemy już, jakie ryzyka niesie za sobą niewłaściwy dobór i kto odpowiada za decyzje, przejdźmy do konkretów, czyli jak precyzyjnie dobrać przewód zasilający.

Jak precyzyjnie dobrać kabel zasilający do pompy ciepła

Kluczowy parametr: Jaki przekrój żył jest niezbędny dla 14 kW?

Dla pompy ciepła o mocy 14 kW, najczęściej rekomendowanym i najbezpieczniejszym wyborem jest miedziany kabel o przekroju żył 5x4 mm². W swojej praktyce najczęściej spotykam się z tym rozwiązaniem, ponieważ zapewnia ono odpowiednią rezerwę mocy i minimalizuje ryzyko przegrzewania. Dlaczego akurat 5-żyłowy? Otóż, w instalacji trójfazowej potrzebujemy:

• Trzech żył fazowych (L1, L2, L3), które dostarczają prąd.
• Jednej żyły neutralnej (N), która zamyka obwód.
• Jednej żyły ochronnej (PE), która jest kluczowa dla bezpieczeństwa i chroni przed porażeniem elektrycznym.

Taki układ gwarantuje prawidłowe i bezpieczne zasilanie urządzenia.

5x4mm² czy 5x6mm²? Kiedy odległość od rozdzielnicy ma znaczenie

To kluczowy aspekt, na który zawsze zwracam uwagę podczas projektowania instalacji. Chociaż 5x4 mm² jest standardem, odległość od głównej rozdzielnicy do jednostki zewnętrznej pompy ciepła ma ogromne znaczenie. Dla standardowych odległości, czyli do około 20-25 metrów, przewód 5x4 mm² jest w zupełności wystarczający. Jednakże, jeśli trasa kabla jest dłuższa powyżej 20-25 metrów zdecydowanie zalecam zwiększenie przekroju do 5x6 mm². Dlaczego? Dłuższe trasy kablowe zwiększają rezystancję, co prowadzi do niepożądanych spadków napięcia. Większy przekrój minimalizuje te spadki, zapewniając stabilne napięcie zasilające pompę i chroniąc ją przed niekorzystnymi warunkami pracy, które mogłyby wpłynąć na jej żywotność i efektywność.

Symbolika kabli bez tajemnic: Dlaczego najczęściej wybiera się przewód YKY?

Moje doświadczenie pokazuje, że do zasilania pomp ciepła, zwłaszcza w przypadku prowadzenia kabla w ziemi lub na zewnątrz budynków, najczęściej wybiera się przewód typu YKY. Co kryje się za tą symboliką?

• Y oznacza izolację żył wykonaną z polwinitu (PVC).
• K oznacza kabel (zamiast przewodu).
• Y oznacza powłokę zewnętrzną wykonaną również z polwinitu (PVC).

Przewody YKY charakteryzują się miedzianymi żyłami, co zapewnia doskonałą przewodność. Ich polwinitowa izolacja i powłoka sprawiają, że są one odporne na wilgoć, promieniowanie UV oraz zmienne warunki atmosferyczne, co czyni je idealnym wyborem do zastosowań zewnętrznych i podziemnych.

Czy można zastosować kabel aluminiowy (YAKY) i zaoszczędzić? Odpowiedź eksperta

Zdecydowanie odradzam stosowanie kabli aluminiowych (typu YAKY) do zasilania pomp ciepła. Chociaż mogą wydawać się tańszą alternatywą, w dłuższej perspektywie generują więcej problemów niż oszczędności. Miedź jest materiałem o znacznie lepszej przewodności elektrycznej niż aluminium, co oznacza, że dla tej samej mocy potrzebny jest mniejszy przekrój kabla miedzianego. Kable aluminiowe są również bardziej podatne na uszkodzenia mechaniczne i mają tendencję do "płynięcia" pod naciskiem, co może prowadzić do luzowania się połączeń i zwiększonej rezystancji na zaciskach. To z kolei generuje ciepło, zwiększa ryzyko awarii, a nawet pożaru. W przypadku tak ważnego i kosztownego urządzenia jak pompa ciepła, bezpieczeństwo i niezawodność powinny być priorytetem, a miedź w tym zakresie jest bezkonkurencyjna.

Kiedy mamy już pewność co do rodzaju i przekroju kabla, musimy zadbać o odpowiednie zabezpieczenia w rozdzielni, które są równie ważne.

Niezbędne zabezpieczenia w rozdzielni dla stabilnej pracy

Wyłącznik nadprądowy ("eska"): Jaki prąd znamionowy i charakterystyka (B czy C)?

, potocznie nazywany "eską", to podstawowe zabezpieczenie obwodu pompy ciepła. Zawsze podkreślam, że dla urządzeń z silnikami elektrycznymi, takimi jak pompy ciepła, niezbędny jest wyłącznik o charakterystyce C. Charakterystyka C oznacza, że wyłącznik reaguje z pewnym opóźnieniem na krótkotrwałe przeciążenia (np. prąd rozruchowy silnika), co zapobiega jego niepotrzebnemu wyłączaniu. Najczęściej stosowane wartości prądu znamionowego to C20A lub C25A. Konkretna wartość powinna być zawsze zgodna z zaleceniami producenta, które znajdziesz w dokumentacji techniczno-ruchowej (DTR) Twojej pompy ciepła. Niewłaściwa charakterystyka lub zbyt niska wartość prądu znamionowego będzie skutkować ciągłym "wybijaniem" zabezpieczenia, co jest frustrujące i niekorzystne dla urządzenia.

Ochrona przed porażeniem: Dlaczego wyłącznik różnicowoprądowy (RCD) jest obowiązkowy?

Wyłącznik różnicowoprądowy (RCD) to absolutna podstawa bezpieczeństwa, którą zawsze sprawdzam w każdej instalacji. Jego obecność w obwodzie pompy ciepła jest obowiązkowa i kluczowa dla ochrony przed porażeniem elektrycznym. W przypadku pomp ciepła, zaleca się zastosowanie RCD typu A o prądzie znamionowym 30 mA. Typ A jest odporny na prądy różnicowe pulsujące, które mogą występować w obwodach z urządzeniami elektronicznymi. Wyłącznik różnicowoprądowy monitoruje równowagę prądów w obwodzie i w przypadku wykrycia nawet niewielkiej różnicy (co świadczy o upływie prądu, np. przez ciało człowieka), natychmiast odcina zasilanie, chroniąc użytkowników przed niebezpiecznym porażeniem.

Czy pompa ciepła musi mieć swój własny, dedykowany obwód?

Z mojego punktu widzenia, to nie podlega dyskusji: pompa ciepła musi być podłączona do dedykowanego, osobnego obwodu w rozdzielni. Oznacza to, że żadne inne urządzenia domowe nie mogą być zasilane z tego samego obwodu. Jest to kluczowe dla kilku powodów:

• Stabilna praca: Pompa ciepła, zwłaszcza podczas rozruchu, pobiera znaczne prądy. Dedykowany obwód zapewnia jej stabilne zasilanie, bez zakłóceń wynikających z pracy innych urządzeń.
• Bezpieczeństwo: Zapobiega przeciążeniom całej instalacji domowej, minimalizując ryzyko wybijania zabezpieczeń i potencjalnych awarii.
• Diagnostyka: W przypadku problemów z pompą, łatwiej jest zdiagnozować usterkę, wiedząc, że jest ona zasilana z niezależnego obwodu.

To standard, którego należy bezwzględnie przestrzegać.

Omówiliśmy już teorię i zabezpieczenia. Teraz przejdźmy do praktycznych aspektów, czyli jak prawidłowo zainstalować przewód zasilający.

Praktyczne aspekty instalacji przewodu zasilającego

Prowadzenie kabla w ziemi: Jak głęboko i na czym go ułożyć?

Prowadzenie kabla zasilającego w ziemi wymaga przestrzegania kilku ważnych zasad, aby zapewnić jego długotrwałą i bezproblemową pracę. W mojej praktyce zawsze stosuję się do tych zasad:

• Głębokość: Kabel powinien być ułożony na głębokości co najmniej 70 cm. W miejscach, gdzie może występować ruch pojazdów, głębokość ta powinna być większa (np. 100-120 cm).
• Rura osłonowa: Zawsze zalecam ułożenie kabla w rurze osłonowej (tzw. peszlu). Zapewnia to dodatkową ochronę mechaniczną przed uszkodzeniami (np. podczas prac ziemnych) oraz ułatwia ewentualną wymianę kabla w przyszłości.
• Taśma ostrzegawcza: Nad kablem, około 30 cm pod powierzchnią ziemi, należy ułożyć niebieską taśmę ostrzegawczą z napisem "UWAGA KABEL ELEKTRYCZNY". To kluczowy element bezpieczeństwa, który informuje o obecności instalacji elektrycznej.
• Wspólny wykop: Dopuszczalne jest prowadzenie kabla zasilającego w jednym wykopie z rurami instalacji chłodniczej, jednak należy zachować odpowiednie odległości między nimi, aby uniknąć wzajemnego wpływu termicznego i elektromagnetycznego.

Pamiętaj, że prawidłowe ułożenie kabla w ziemi to inwestycja w spokój na lata.

Instalacja natynkowa: Jak chronić kabel przed uszkodzeniem mechanicznym?

Jeśli z jakiegoś powodu nie ma możliwości poprowadzenia kabla w ziemi i konieczna jest instalacja natynkowa, również należy zadbać o jego odpowiednie zabezpieczenie. Nawet jeśli to mniej estetyczne, bezpieczeństwo jest priorytetem. Kabel musi być chroniony przed uszkodzeniami mechanicznymi i wpływem warunków zewnętrznych. W tym celu stosuje się specjalne korytka kablowe (np. PCV lub metalowe) lub sztywne rury ochronne. Ważne jest, aby korytka były solidnie zamocowane i zapewniały odpowiednią ochronę przed uderzeniami, zwierzętami czy warunkami atmosferycznymi, takimi jak promieniowanie UV czy deszcz. Wszelkie przejścia przez ściany również wymagają dodatkowego zabezpieczenia.

Uprawnienia SEP G1: Dlaczego podłączenia musi dokonać certyfikowany elektryk?

Jako elektryk z uprawnieniami, zawsze apeluję o to, aby podłączenie elektryczne pompy ciepła zostało wykonane wyłącznie przez elektryka posiadającego ważne uprawnienia SEP grupy G1 (uprawnienia do eksploatacji urządzeń, instalacji i sieci elektroenergetycznych). Samodzielne podłączenie jest nie tylko niezgodne z przepisami prawa budowlanego i energetycznego, ale przede wszystkim jest niebezpieczne. Ponadto, większość producentów pomp ciepła uzależnia ważność gwarancji od wykonania podłączenia przez certyfikowanego elektryka i przedstawienia odpowiedniego protokołu. Elektryk po wykonaniu instalacji powinien przeprowadzić niezbędne pomiary (np. rezystancji izolacji, skuteczności zerowania) i sporządzić protokół z badań, który jest dowodem na prawidłowe i bezpieczne wykonanie prac.

Najczęstsze błędy przy wyborze i montażu kabla

Błąd nr 1: Ignorowanie zaleceń producenta pompy (DTR)

To jeden z najczęstszych błędów, jakie widuję. Wielu inwestorów, a czasem nawet instalatorów, ignoruje lub niedokładnie czyta dokumentację techniczno-ruchową (DTR) pompy ciepła. Tymczasem DTR to podstawowe źródło informacji o wszystkich wymaganiach elektrycznych od mocy, przez typ zasilania, aż po zalecany przekrój kabla i parametry zabezpieczeń. Pominięcie tych zaleceń może prowadzić do nieprawidłowego działania urządzenia, zwiększonego zużycia energii, a co najgorsze do utraty gwarancji producenta. Zawsze upewnij się, że instalator dokładnie zapoznał się z DTR Twojej pompy ciepła.

Błąd nr 2: Brak zapasu mocy i wybór kabla "na styk"

Zawsze rekomenduję myślenie perspektywiczne. Wybór kabla o przekroju "na styk", czyli ledwo spełniającego minimalne wymagania, to błąd, który może zemścić się w przyszłości. Brak niewielkiego zapasu mocy w kablu oznacza, że przy nieoczekiwanych, chwilowych wzrostach obciążenia (np. w ekstremalnych warunkach pogodowych, gdy pompa pracuje z maksymalną wydajnością) mogą pojawić się spadki napięcia lub przegrzewanie. Ponadto, taki brak zapasu utrudnia ewentualne przyszłe modyfikacje instalacji, np. dodanie kolejnych odbiorników. Zawsze lepiej jest zainwestować w nieco większy przekrój, który zapewni stabilność i elastyczność na lata.

Przeczytaj również: Jak połączyć dwa routery kablem? Stabilne Wi-Fi w całym domu!

Błąd nr 3: Niewłaściwe zabezpieczenie połączeń na zewnątrz budynku

To szczegół, który często jest bagatelizowany, a ma ogromne znaczenie dla bezpieczeństwa i trwałości instalacji. Wszystkie połączenia elektryczne wykonane na zewnątrz budynku, takie jak te w puszce przyłączeniowej pompy ciepła, muszą być prawidłowo zabezpieczone przed wilgocią, kurzem i uszkodzeniami mechanicznymi. Należy stosować hermetyczne puszki rozgałęźne o odpowiednim stopniu ochrony IP (np. IP65 lub wyższym) oraz dbać o szczelność wszystkich dławików kablowych. Niewłaściwe zabezpieczenie połączeń może prowadzić do zwarć, korozji, a w konsekwencji do awarii urządzenia lub nawet zagrożenia pożarowego. Pamiętaj, że warunki zewnętrzne są znacznie bardziej wymagające niż te wewnątrz budynku.
