Jaki kabel do termostatu pokojowego? Liczba żył i przekrój.

Wybór odpowiedniego kabla do termostatu pokojowego to często niedoceniany, ale kluczowy element każdej instalacji grzewczej. W tym praktycznym przewodniku wyjaśnię, jak dobrać właściwą liczbę żył i przekrój przewodu, aby zapewnić nie tylko prawidłowe działanie systemu ogrzewania, ale także jego bezpieczeństwo i stabilność na lata.

Kluczowy wybór kabla do termostatu: dlaczego to takie ważne?

Prawidłowy dobór kabla do termostatu pokojowego to fundament niezawodnie działającego systemu grzewczego. Ignorowanie tego aspektu może prowadzić do szeregu problemów, od drobnych zakłóceń w pracy ogrzewania, przez nieprecyzyjne odczyty temperatury, aż po całkowite unieruchomienie systemu. Zbyt cienki przewód lub niewystarczająca liczba żył to prosta droga do niestabilnej pracy, a w skrajnych przypadkach nawet do uszkodzenia termostatu czy elementów kotła.

Jako doświadczony instalator, zawsze podkreślam, że oszczędność na kablu to pozorna oszczędność. Konsekwencje błędnego wyboru mogą być kosztowne od konieczności wymiany całej instalacji kablowej, co wiąże się z kuciem ścian, po wydatki na naprawę lub wymianę uszkodzonych urządzeń. Dobrze dobrany kabel to gwarancja stabilnej pracy, precyzyjnego sterowania i bezawaryjnej eksploatacji przez wiele lat.

Zanim kupisz kabel, poznaj swój termostat

Zanim wybierzesz się do sklepu po kabel, musisz dokładnie wiedzieć, z jakim typem termostatu masz do czynienia. To właśnie specyfika urządzenia grzewczego i samego termostatu determinuje, jaki przewód będzie potrzebny.

• Termostaty zasilane bateryjnie: Zazwyczaj są to proste urządzenia, które działają jak włącznik/wyłącznik dla kotła. Do ich podłączenia wystarczy kabel 2-żyłowy, który obsługuje styk beznapięciowy (COM-NO).
• Termostaty zasilane 230V: To najczęściej spotykany scenariusz w domach. Takie termostaty wymagają zasilania z sieci elektrycznej, dlatego potrzebują kabla 3-żyłowego (L - faza, N - neutralny, SL - styk sterujący, który wysyła sygnał do kotła).
• Termostaty Smart (Wi-Fi): Te nowoczesne urządzenia, często wyposażone w dodatkowe funkcje komunikacyjne, mogą wymagać bardziej złożonego okablowania. W zależności od modelu i funkcji, mogą potrzebować przewodów 4- lub nawet 5-żyłowych do zasilania, komunikacji z jednostką grzewczą oraz ewentualnie innych modułów.
• Termostaty bezprzewodowe: Choć sam termostat komunikuje się z piecem bezprzewodowo, pamiętaj, że jego odbiornik (zazwyczaj montowany przy kotle) wciąż wymaga podłączenia kablowego. Zazwyczaj jest to kabel 3-żyłowy do zasilania odbiornika i sterowania kotłem.

Liczba żył w kablu: proste zasady wyboru

Liczba żył w kablu to jeden z pierwszych parametrów, które musimy ustalić. Zależy ona bezpośrednio od wymagań zasilania i sterowania naszego termostatu. Zawsze zalecam, aby w miarę możliwości, zastosować kabel z zapasem żył to inwestycja w przyszłość, która może uchronić nas przed kosztownymi przeróbkami.

Kabel 2-żyłowy: Jest wystarczający dla prostych termostatów zasilanych bateryjnie, które sterują kotłem za pomocą styku beznapięciowego (COM-NO). Dwie żyły służą do zwarcia lub rozwarcia obwodu, sygnalizując kotłowi, czy ma grzać, czy nie. To rozwiązanie jest proste i ekonomiczne, ale ogranicza możliwości rozbudowy systemu.

Kabel 3-żyłowy: To, co ja nazywam „złotym standardem” dla większości domowych instalacji. Jest niezbędny dla termostatów zasilanych z sieci 230V. Jedna żyła to faza (L), druga to przewód neutralny (N), które dostarczają zasilanie do termostatu. Trzecia żyła (SL) to styk sterujący, który przekazuje sygnał do kotła. Taki kabel zapewnia stabilne zasilanie i możliwość sterowania.

Kabel 4- i 5-żyłowy: Te przewody znajdują zastosowanie w bardziej zaawansowanych systemach, szczególnie w przypadku inteligentnych termostatów (Smart). Dodatkowe żyły mogą służyć do zasilania, komunikacji cyfrowej (np. protokoły OpenTherm), sterowania dodatkowymi funkcjami (np. pompą cyrkulacyjną) lub jako zapas na wypadek przyszłej modernizacji. Jeśli planujesz rozbudowany system, warto rozważyć taki zapas.

Grubość ma znaczenie: optymalny przekrój przewodu

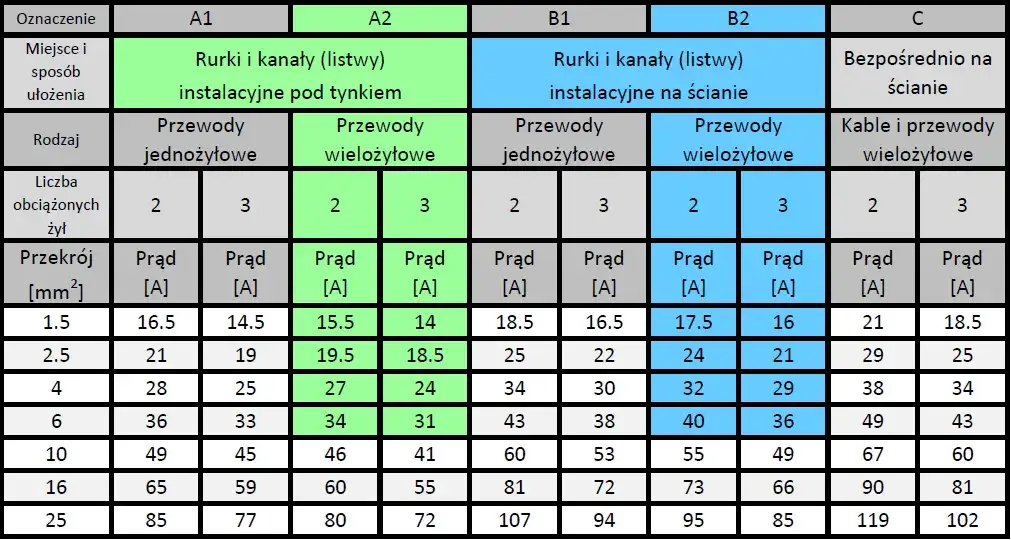

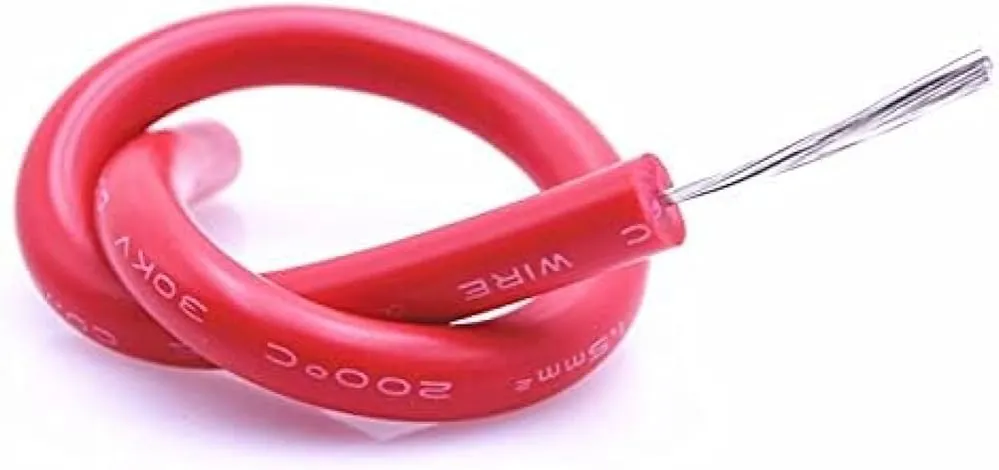

Poza liczbą żył, niezwykle istotny jest także przekrój przewodu. To on odpowiada za zdolność kabla do przewodzenia prądu bez nadmiernego nagrzewania się i spadków napięcia. W przypadku termostatów, gdzie prądy sterujące są niewielkie, często panuje błędne przekonanie, że każdy kabel będzie dobry. Nic bardziej mylnego! Przekrój 0,75 mm² to absolutne minimum, które w niektórych przypadkach może być akceptowalne, zwłaszcza przy krótkich odcinkach i bardzo niskim obciążeniu. Jednak ja osobiście rekomenduję go tylko w ostateczności. Zbyt cienki przewód może prowadzić do nieprawidłowego działania termostatu, a nawet do jego uszkodzenia w wyniku spadków napięcia, szczególnie przy dłuższych odcinkach.

Za optymalny i najbezpieczniejszy wybór, który zapewnia stabilne działanie bez spadków napięcia, uznaję przewody miedziane o przekroju 1,0 mm² lub 1,5 mm². Taki przekrój daje pewność, że termostat będzie działał bez zakłóceń, niezależnie od długości przewodu czy ewentualnych, choć niewielkich, obciążeń. To standard, który minimalizuje ryzyko problemów i zapewnia długowieczność instalacji.

Skutki zastosowania zbyt cienkiego kabla to przede wszystkim nieprawidłowe działanie urządzenia termostat może się zawieszać, podawać błędne odczyty lub nie reagować prawidłowo na zmiany temperatury. W skrajnych przypadkach może dojść do uszkodzenia delikatnej elektroniki. Lepiej zainwestować w nieco grubszy przewód i mieć spokój na lata.

Praktyczny poradnik: jak poprowadzić i podłączyć kabel

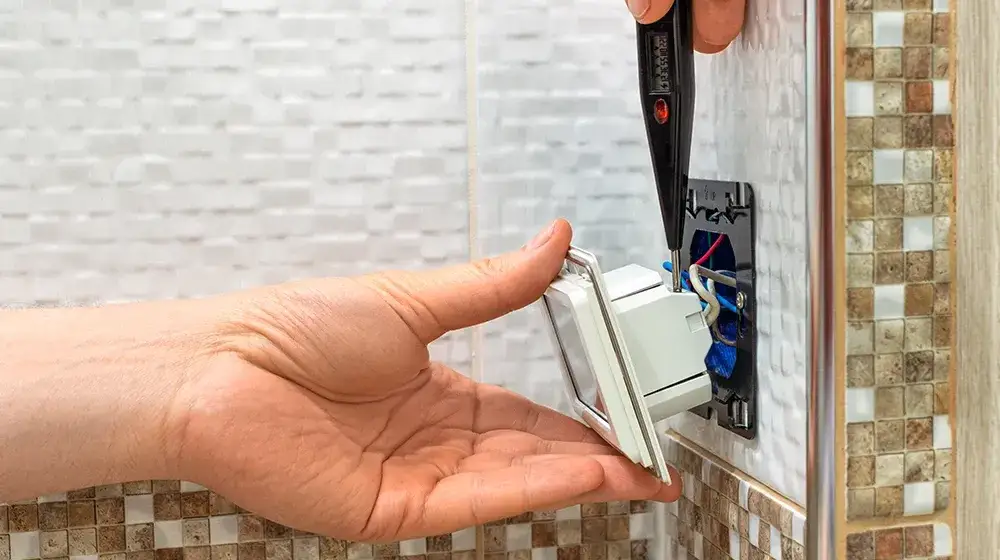

Poprawne poprowadzenie i podłączenie kabla do termostatu to klucz do estetycznej i funkcjonalnej instalacji. Przewody najczęściej prowadzi się podtynkowo, co zapewnia schludny wygląd. Do tego celu idealnie nadają się typowe przewody instalacyjne, takie jak płaski YDYp lub okrągły OWY ważne, aby były to przewody miedziane. Jeśli nie ma możliwości prowadzenia podtynkowego, można zastosować estetyczne listwy natynkowe, ale zawsze preferuję ukrycie kabli w ścianie.

Zawsze zalecam montaż podtynkowej puszki instalacyjnej (np. o średnicy 60 mm) w miejscu, gdzie ma być zamontowany termostat. Puszka ułatwia podłączenie, zabezpiecza przewody i pozwala na estetyczne zamocowanie urządzenia. Standardowa wysokość montażu termostatu to około 1,5 metra nad podłogą, z dala od źródeł ciepła (kaloryfery, kominki) i przeciągów (okna, drzwi), aby zapewnić precyzyjny odczyt temperatury.

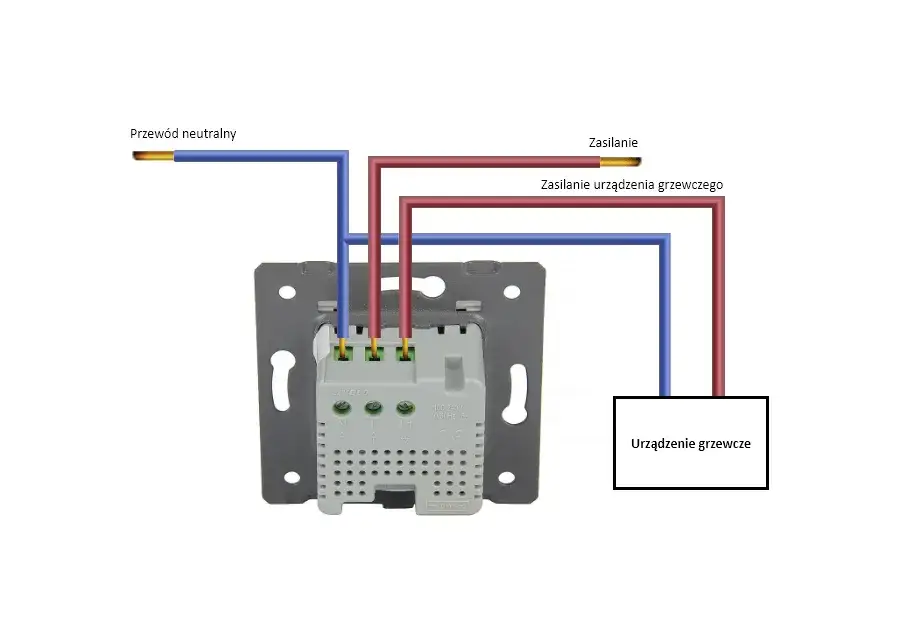

Oto szybka ściągawka z oznaczeniami na zaciskach termostatu, która pomoże uniknąć pomyłek:

• L (Line/Faza): Przewód fazowy 230V, doprowadzający zasilanie.
• N (Neutral): Przewód neutralny 230V, zamykający obwód zasilania.
• COM (Common): Styk wspólny. To do niego podłączamy przewód zasilający kocioł (lub fazę, jeśli termostat steruje napięciem).
• NO (Normally Open): Styk normalnie otwarty. Gdy termostat sygnalizuje potrzebę grzania, ten styk zamyka obwód z COM. Najczęściej używany do sterowania kotłem.
• NC (Normally Closed): Styk normalnie zamknięty. Gdy termostat sygnalizuje potrzebę grzania, ten styk otwiera obwód z COM. Rzadziej używany w domowych instalacjach grzewczych.

Najczęstsze błędy przy doborze i montażu kabla

W swojej praktyce widziałem wiele błędów, które można łatwo uniknąć, poświęcając chwilę na planowanie. Oto najczęstsze pułapki, w które wpadają użytkownicy:

• Błąd #1: Zbyt mało żył "na przyszłość". To chyba najczęstszy problem. Ludzie montują kabel 2-żyłowy, bo taki jest potrzebny do obecnego termostatu bateryjnego. Po kilku latach chcą zmienić go na inteligentny termostat 230V z Wi-Fi, który wymaga 3, 4 lub nawet 5 żył. Wtedy zaczyna się problem kucie ścian, dodatkowe koszty i frustracja. Zawsze, jeśli to możliwe, zainstaluj kabel z zapasem żył, np. 5-żyłowy, nawet jeśli teraz potrzebujesz tylko dwóch.
• Błąd #2: Oszczędność na przekroju kabla. Wybór kabla o przekroju 0,5 mm² lub 0,75 mm², bo jest tańszy. Jak już wspomniałem, może to prowadzić do spadków napięcia, niestabilnej pracy termostatu, a nawet jego uszkodzenia. Warto dopłacić do 1,0 mm² lub 1,5 mm² i mieć pewność stabilnej pracy.
• Błąd #3: Niewłaściwa lokalizacja termostatu. Umieszczenie termostatu w miejscu narażonym na przeciągi, bezpośrednie nasłonecznienie, blisko kaloryfera lub innych źródeł ciepła. To nie jest błąd kablowy, ale ma bezpośredni wpływ na to, jak skutecznie termostat będzie sterował ogrzewaniem, niezależnie od tego, jak dobrze dobrany jest kabel. Zawsze upewnij się, że termostat jest w miejscu, które reprezentuje średnią temperaturę pomieszczenia.

Przeczytaj również: Przewód do sterownika podłogówki: Wybierz właściwy i uniknij błędów

Podsumowanie: jaki kabel wybrać do termostatu?

Podsumowując, jeśli chcesz mieć pewność, że Twoja instalacja grzewcza będzie działać niezawodnie i będziesz mieć możliwość ewentualnej modernizacji w przyszłości, moja uniwersalna rekomendacja dla większości zastosowań domowych jest następująca: wybierz kabel miedziany 3-żyłowy o przekroju 1,0 mm² lub 1,5 mm². Taki przewód obsłuży większość standardowych termostatów 230V i zapewni stabilne działanie.

W przypadku bardziej skomplikowanych systemów, inteligentnych termostatów Smart z dodatkowymi funkcjami komunikacyjnymi lub gdy po prostu nie masz pewności co do typu instalacji, zawsze warto skonsultować się z doświadczonym elektrykiem lub instalatorem. Profesjonalna porada pozwoli uniknąć błędów i zapewni, że Twój system grzewczy będzie działał optymalnie i bezpiecznie.
