Ten artykuł to kompleksowy poradnik, który pomoże zrozumieć, jakie kable są niezbędne do prawidłowego podłączenia wzmacniacza, zarówno w samochodzie, jak i w domowym systemie audio. Dowiesz się, na co zwrócić uwagę przy ich wyborze, jak dobrać odpowiedni przekrój i materiał, a także jak poprawnie je zainstalować, aby zapewnić bezpieczeństwo i najlepszą jakość dźwięku.
Wybór odpowiednich kabli do wzmacniacza klucz do bezpieczeństwa i doskonałego brzmienia
- Do podłączenia wzmacniacza potrzebne są trzy główne typy kabli: zasilające, sygnałowe (RCA/chinch) i głośnikowe.
- Najważniejszy jest odpowiedni przekrój kabli zasilających, dobierany do mocy RMS wzmacniacza i długości przewodu, aby uniknąć przegrzewania i spadków napięcia.
- Miedź beztlenowa (OFC) to złoty standard dla kabli audio; aluminium miedziowane (CCA) jest tańszą alternatywą, ale wymaga większego przekroju.
- Obowiązkowym elementem instalacji car audio jest bezpiecznik na kablu plusowym, zamontowany blisko akumulatora, chroniący przed zwarciem.
- W systemach domowych kluczową rolę odgrywają kable głośnikowe i interkonekty (RCA, XLR), gdzie jakość ekranowania i materiału wpływa na czystość sygnału.
- Prawidłowe prowadzenie kabli i solidne połączenia są niezbędne do uniknięcia zakłóceń i zapewnienia trwałości systemu.
Podłączenie wzmacniacza, choć na pierwszy rzut oka może wydawać się podobne w różnych środowiskach, w rzeczywistości różni się znacząco między systemami car audio a domowym Hi-Fi. W samochodzie mamy do czynienia z bardziej złożonymi wyzwaniami, takimi jak niestabilne zasilanie z akumulatora, konieczność prowadzenia długich kabli przez trudne przestrzenie oraz walka z potencjalnymi zakłóceniami elektromagnetycznymi generowanymi przez alternator czy inne podzespoły pojazdu. Tutaj kluczowe stają się kable zasilające o odpowiednim przekroju, solidne uziemienie i skuteczne ekranowanie kabli sygnałowych, aby zapewnić zarówno bezpieczeństwo, jak i czystość dźwięku.
Z kolei w domowym systemie audio kwestie zasilania są znacznie prostsze zazwyczaj korzystamy ze standardowego gniazdka sieciowego, a kable zasilające są dostarczane wraz z urządzeniami. Główny nacisk kładzie się tu na integralność sygnału. Skupiamy się na wysokiej jakości kablach głośnikowych oraz interkonektach (RCA, XLR), które łączą źródła dźwięku ze wzmacniaczem. Ich zadaniem jest jak najwierniejsze przeniesienie sygnału, minimalizując straty i zakłócenia, co bezpośrednio przekłada się na jakość brzmienia.
Niestety, często spotykam się z sytuacjami, gdzie użytkownicy, chcąc zaoszczędzić, decydują się na nieodpowiednie kable. Muszę to podkreślić: zastosowanie niewłaściwych przewodów to prosta droga do poważnych problemów. Najczęstsze konsekwencje to przegrzewanie się kabli, co może prowadzić do uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru, zwłaszcza w samochodzie. Zbyt cienkie kable zasilające powodują również spadki napięcia, co skutkuje niestabilną pracą wzmacniacza, jego mniejszą mocą i zniekształceniami dźwięku. Ostatecznie, niska jakość kabli sygnałowych i głośnikowych zawsze przekłada się na pogorszenie jakości dźwięku szumy, zniekształcenia i brak dynamiki, co całkowicie niweczy przyjemność ze słuchania. Warto więc zainwestować w odpowiednie przewody, aby cieszyć się bezpiecznym i doskonałym brzmieniem.
Kable zasilające (prądowe): Serce twojego systemu audio
Kable zasilające, czyli plusowy (zazwyczaj czerwony) i masowy (czarny lub brązowy), stanowią absolutną podstawę każdej instalacji wzmacniacza. To one dostarczają energię niezbędną do jego działania, a ich rola w zapewnieniu bezpieczeństwa i wydajności całego systemu jest nie do przecenienia. Niewłaściwy dobór tych przewodów, zwłaszcza ich przekroju, może prowadzić do poważnych konsekwencji, takich jak przegrzewanie, spadki napięcia, a nawet ryzyko pożaru. Dlatego zawsze powtarzam, że przekrój kabli zasilających jest najważniejszym parametrem, na który musisz zwrócić uwagę.
Kable sygnałowe (RCA/chinch): Czysta droga dla sygnału audio
Kable sygnałowe, potocznie nazywane RCA lub chinch, odpowiadają za przesyłanie niskopoziomowego sygnału audio z jednostki sterującej (np. radia samochodowego, odtwarzacza CD) do wzmacniacza. Ich zadaniem jest dostarczenie czystego i niezakłóconego sygnału, który następnie zostanie wzmocniony. Właśnie dlatego wysoka jakość tych kabli i odpowiednie ekranowanie są kluczowe. Dobre ekranowanie chroni sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi, takimi jak szumy z alternatora w samochodzie, zapewniając, że do wzmacniacza dotrze nieskazitelny dźwięk.
Kable głośnikowe: Ostatnie ogniwo łączące wzmacniacz z głośnikami
Kable głośnikowe to ostatnie ogniwo w łańcuchu audio, łączące wyjścia wzmacniacza z głośnikami lub subwooferem. To przez nie wzmocniony sygnał elektryczny trafia do przetworników, zamieniając się w dźwięk, który słyszymy. Podobnie jak w przypadku kabli zasilających, ich przekrój ma znaczenie i powinien być dobrany do mocy głośników oraz długości przewodów. Odpowiedni przekrój i jakość materiału minimalizują straty mocy i zniekształcenia, pozwalając głośnikom pracować z pełnym potencjałem.
Moc RMS wzmacniacza a grubość kabla praktyczna tabela doboru
Dobór odpowiedniego przekroju kabla zasilającego to fundamentalna kwestia, która wpływa na bezpieczeństwo i wydajność twojego systemu. Zbyt cienki kabel będzie się przegrzewał i powodował spadki napięcia. Poniższa tabela przedstawia ogólne wytyczne, które pomogą ci w podjęciu właściwej decyzji. Pamiętaj, że zawsze warto wziąć pod uwagę również długość kabla im dłuższy przewód, tym większy powinien być jego przekrój.
| Moc RMS wzmacniacza | Zalecany przekrój kabla |
|---|---|
| Do 500W RMS | 10-16 mm² |
| 500-1000W RMS | 20-25 mm² |
| Powyżej 1000W RMS | 35 mm² lub więcej |
Standard AWG vs mm²: Jak czytać oznaczenia i nie popełnić błędu?
Podczas wyboru kabli możesz natknąć się na dwa różne systemy oznaczania przekroju: milimetry kwadratowe (mm²) oraz standard AWG (American Wire Gauge). W Polsce dominują milimetry kwadratowe, ale w przypadku importowanych zestawów często spotyka się AWG. Ważne jest, aby pamiętać, że w standardzie AWG niższy numer oznacza grubszy kabel, co bywa mylące. Na przykład, kabel 8 AWG jest grubszy niż 10 AWG. Popularne w Polsce wartości to 10 mm², 20 mm² i 35 mm², które mają swoje odpowiedniki w AWG. Zawsze upewnij się, jaki standard jest stosowany, aby uniknąć pomyłki.
Dlaczego zbyt cienki kabel to prosta droga do problemów?
Pozwolę sobie powtórzyć i rozwinąć tę kwestię, bo jest ona absolutnie kluczowa dla bezpieczeństwa i prawidłowego działania systemu. Zastosowanie zbyt cienkich kabli zasilających to jeden z najczęstszych błędów, który może mieć katastrofalne skutki. Taki kabel, niezdolny do przewodzenia wymaganej ilości prądu, zacznie się przegrzewać. To nie tylko prowadzi do spadków napięcia, co obniża moc i jakość dźwięku wzmacniacza, ale przede wszystkim stwarza ekstremalne ryzyko pożaru. Izolacja może się stopić, a w skrajnych przypadkach przewód może zapalić się, zagrażając całemu pojazdowi lub domowi. Dlatego zawsze należy traktować dobór odpowiedniego przekroju kabla zasilającego jako priorytet, nie oszczędzając na nim za wszelką cenę.

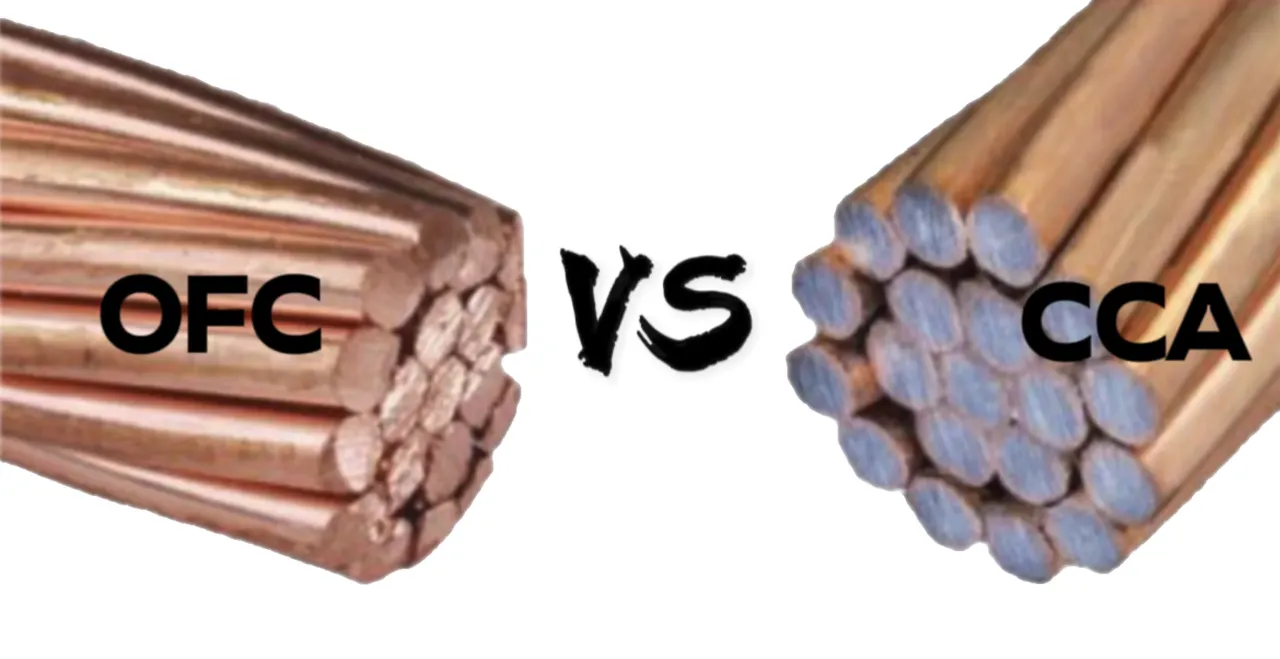

OFC (Miedź beztlenowa): Dlaczego jest złotym standardem w audio?
Miedź beztlenowa, oznaczana jako OFC (Oxygen-Free Copper), to materiał, który w świecie audio jest uznawany za złoty standard. Jej doskonała reputacja wynika z wyjątkowych właściwości. OFC charakteryzuje się bardzo wysoką przewodnością elektryczną, co oznacza minimalne straty sygnału i mocy. Co więcej, jest znacznie bardziej odporna na utlenianie niż zwykła miedź, co przekłada się na dłuższą żywotność kabla i stabilne parametry przez lata. Jeśli zależy ci na najlepszej możliwej jakości dźwięku i niezawodności, kable wykonane z miedzi OFC są zawsze najlepszym wyborem, szczególnie w przypadku kabli sygnałowych i głośnikowych.
CCA (Aluminium miedziowane): Kiedy tańsza alternatywa ma sens?
CCA, czyli Copper Clad Aluminium (aluminium pokryte miedzią), to tańsza alternatywa dla czystej miedzi OFC. Jak sama nazwa wskazuje, jest to rdzeń aluminiowy pokryty cienką warstwą miedzi. Głównymi zaletami CCA są niższa cena i mniejsza waga, co może być kuszące, zwłaszcza przy ograniczonym budżecie. Niestety, ma też swoje wady: przewodność CCA jest o około 30-40% gorsza niż OFC. Oznacza to, że aby uzyskać taką samą przewodność jak w kablu OFC, musisz zastosować kabel CCA o znacznie większym przekroju. Może to być akceptowalna alternatywa w mniej wymagających instalacjach lub tam, gdzie budżet jest ściśle ograniczony, ale zawsze z uwzględnieniem konieczności kompensacji wyższej rezystancji większym przekrojem. Stanowczo odradzam natomiast kable wykonane wyłącznie z aluminium są one najgorszym możliwym rozwiązaniem, bardzo podatnym na utlenianie i uszkodzenia mechaniczne.
Jak rozpoznać jakość kabla i nie dać się nabrać na marketing?
W dzisiejszych czasach, gdy rynek zalewają produkty o różnej jakości, kluczowe jest, aby wiedzieć, jak odróżnić dobry kabel od tego, który jest tylko marketingową pułapką. Oto kilka praktycznych wskazówek, które pomogą ci dokonać świadomego wyboru:
- Waga kabla: Miedź jest znacznie cięższa niż aluminium. Jeśli kabel zasilający, który rzekomo jest wykonany z OFC, wydaje się podejrzanie lekki, prawdopodobnie masz do czynienia z CCA lub nawet czystym aluminium.
- Elastyczność: Kable OFC, zwłaszcza te o większych przekrojach, są zazwyczaj bardziej elastyczne i łatwiejsze do układania niż sztywne kable CCA.
- Precyzja oznaczeń producenta: Renomowani producenci jasno określają materiał i przekrój kabla (np. "OFC 20mm²"). Unikaj produktów z niejasnymi lub brakującymi oznaczeniami.
- Kolor po przecięciu: Jeśli przetniesz kabel CCA, pod miedzianą warstwą zobaczysz srebrzyste aluminium. W kablu OFC cały przekrój będzie jednolity, miedziany.
- Ogólne wrażenie solidności: Dobrej jakości kable mają solidną izolację, dobrze wykonane wtyki (jeśli są w komplecie) i sprawiają wrażenie trwałego produktu.
Gdzie i jak zamontować oprawę bezpiecznika, aby skutecznie chroniła system?
W każdej instalacji car audio, bez względu na moc wzmacniacza, bezpiecznik jest absolutnym wymogiem i elementem, na którym nie wolno oszczędzać. Jego prawidłowe umiejscowienie jest kluczowe dla skutecznej ochrony. Bezpiecznik musi być zamontowany na kablu plusowym, jak najbliżej akumulatora zazwyczaj zaleca się odległość nie większą niż 30-40 cm od klemy. Taka lokalizacja gwarantuje, że w przypadku zwarcia na jakimkolwiek odcinku kabla zasilającego, bezpiecznik zadziała natychmiast, odcinając dopływ prądu i chroniąc zarówno instalację audio, jak i cały pojazd przed pożarem.
Jak dobrać wartość bezpiecznika do mocy wzmacniacza i przekroju kabla?
Dobór odpowiedniej wartości bezpiecznika (wyrażonej w amperach) jest równie ważny, jak jego umiejscowienie. Bezpiecznik ma za zadanie chronić kabel zasilający i wzmacniacz przed przeciążeniem lub zwarciem. Zbyt mała wartość spowoduje jego niepotrzebne przepalanie się, natomiast zbyt duża nie zapewni odpowiedniej ochrony. Zasadniczo, wartość bezpiecznika należy dobrać do maksymalnego prądu, jaki może bezpiecznie przepłynąć przez kabel zasilający, uwzględniając jednocześnie maksymalny pobór prądu przez wzmacniacz. Należy zawsze kierować się zaleceniami producenta kabla i wzmacniacza, ale generalnie bezpiecznik powinien zadziałać zanim dojdzie do uszkodzenia izolacji kabla lub samego wzmacniacza.
Kabel sterujący (Remote): Mały przewód o wielkim znaczeniu
Wśród wszystkich kabli do wzmacniacza, kabel sterujący, często nazywany "remote", jest niepozorny, ale niezwykle ważny. Zazwyczaj jest to cienki, niebieski przewód, który łączy radio samochodowe ze wzmacniaczem. Jego funkcja jest prosta, ale kluczowa: odpowiada za automatyczne włączanie i wyłączanie wzmacniacza wraz z radiem. Dzięki niemu nie musisz ręcznie uruchamiać wzmacniacza, a cały system audio działa płynnie i zintegrowanie.
Prowadzenie kabli w samochodzie: Jak unikać zakłóceń od alternatora?
Prawidłowe prowadzenie kabli w samochodzie to sztuka, która ma ogromny wpływ na jakość dźwięku i bezpieczeństwo instalacji. Oto kilka kluczowych zasad, które zawsze stosuję:
- Separacja kabli: Zawsze prowadź kable sygnałowe (RCA) po jednej stronie pojazdu (np. lewej), a kable zasilające (plus i masa) po drugiej stronie (np. prawej). To minimalizuje ryzyko wzajemnych zakłóceń, takich jak nieprzyjemne szumy alternatora.
- Unikanie źródeł zakłóceń: Staraj się unikać prowadzenia kabli w pobliżu innych źródeł zakłóceń, takich jak wiązki elektryczne samochodu, moduły sterujące czy silnik.
- Ochrona kabla zasilającego: Kabel plusowy, zwłaszcza w komorze silnika, powinien być zabezpieczony peszlem lub specjalnym oplotem ochronnym. Chroni to przed przetarciami, wysoką temperaturą i uszkodzeniami mechanicznymi, które mogłyby doprowadzić do zwarcia.
- Solidne mocowanie: Wszystkie kable powinny być solidnie zamocowane opaskami zaciskowymi, aby nie przesuwały się i nie ocierały o ostre krawędzie karoserii.
Zaciskanie czy lutowanie? Jak profesjonalnie zakończyć przewody konektorami
Solidne i bezpieczne zakończenie przewodów jest tak samo ważne, jak jakość samych kabli. Konektory, takie jak oczka czy widełki, zapewniają pewne połączenie z akumulatorem, masą i terminalami wzmacniacza. Jeśli chodzi o metody ich montażu, mamy dwie główne opcje: zaciskanie i lutowanie. Zaciskanie, wykonane za pomocą odpowiednich narzędzi (praski), tworzy bardzo mocne i trwałe połączenie mechaniczne, które jest odporne na wibracje i utlenianie. Jest to preferowana metoda w profesjonalnych instalacjach car audio. Lutowanie również tworzy solidne połączenie elektryczne, ale wymaga precyzji i doświadczenia, aby nie przegrzać kabla i nie stworzyć "zimnego lutu". Warto pamiętać, że lutowane połączenia są mniej odporne na wibracje niż dobrze zaciśnięte. Najlepszym rozwiązaniem jest często połączenie obu metod: solidne zaciśnięcie konektora, a następnie dodatkowe przylutowanie styku, co zapewnia maksymalną niezawodność i przewodność.
Interkonekty RCA vs XLR: Kiedy warto zainwestować w połączenia zbalansowane?
W domowych systemach audio, interkonekty odgrywają kluczową rolę w przesyłaniu sygnału między źródłami dźwięku (np. odtwarzaczem CD, gramofonem, streamerem) a wzmacniaczem. Najczęściej spotykanym standardem są złącza RCA (cinch), które oferują połączenie niesymetryczne. Są one powszechne i wystarczające w większości domowych konfiguracji, zwłaszcza przy krótkich kablach. Jednak w bardziej zaawansowanych systemach, a szczególnie przy dłuższych połączeniach (powyżej kilku metrów), warto rozważyć kable zbalansowane XLR. Połączenia XLR wykorzystują trzy przewody (gorący, zimny i masę), co pozwala na skuteczne eliminowanie zakłóceń i szumów, które mogą pojawić się na dłuższych trasach. Jakość ekranowania i wtyków w interkonektach jest niezwykle ważna, ponieważ ma bezpośredni wpływ na integralność sygnału i czystość brzmienia. Dobrej jakości interkonekty potrafią znacząco poprawić odbiór muzyki.
Przeczytaj również: Jak połączyć kabel w ziemi? Uniknij błędów, zrób to trwale!
Kable głośnikowe w systemie Hi-Fi: Czy grubość i materiał mają równie duże znaczenie?
Absolutnie tak! W domowym systemie Hi-Fi kable głośnikowe są równie ważne, jak w przypadku car audio. To one odpowiadają za dostarczenie wzmocnionego sygnału do głośników, a ich jakość ma bezpośredni wpływ na finalne brzmienie. Podobnie jak w samochodzie, kluczowe są materiał wykonania (preferowana miedź OFC) oraz odpowiedni przekrój. Przekrój kabla głośnikowego powinien być dobrany do mocy wzmacniacza i odległości głośników od niego. Choć w warunkach domowych rzadziej spotykamy się z ekstremalnymi długościami i mocami jak w car audio, to jednak zbyt cienkie kable mogą powodować straty mocy, obniżenie dynamiki i zniekształcenia dźwięku. Dlatego nie warto oszczędzać na kablach głośnikowych, jeśli zależy nam na pełnym potencjale naszego systemu Hi-Fi.
