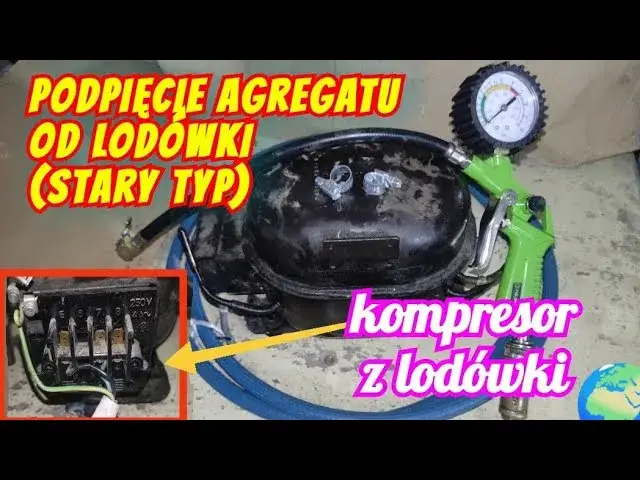

Jak podłączyć agregat z lodówki? Bezpieczny poradnik krok po kroku

Ten artykuł stanowi szczegółowy, krok po kroku poradnik, jak bezpiecznie podłączyć kable do sprężarki (agregatu) wymontowanej z lodówki. Dowiesz się, jak uruchomić ją do innych celów, np. jako kompresor, z naciskiem na bezpieczeństwo i prawidłowe podłączenia elektryczne.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa przy pracy z prądem 230V

Praca z napięciem 230V to nie przelewki i zawsze wiąże się z ryzykiem porażenia prądem, które może być śmiertelne. Agregaty z lodówek, choć kuszące ze względu na swoją dostępność i cichą pracę, nie są fabrycznie przystosowane do pracy jako kompresory powietrza. Oznacza to, że nie posiadają wbudowanych zabezpieczeń, które są standardem w kompresorach komercyjnych. Zignorowanie podstawowych zasad bezpieczeństwa może prowadzić do poważnych wypadków, dlatego zawsze podchodź do tego zadania z najwyższą ostrożnością.

Aby zapewnić sobie bezpieczeństwo podczas pracy z instalacjami elektrycznymi, musisz mieć pod ręką odpowiednie narzędzia i środki ochrony osobistej:

• Multimetr: Niezbędny do pomiaru rezystancji uzwojeń i sprawdzania ciągłości obwodów.
• Izolowane szczypce i wkrętaki: Chronią przed przypadkowym kontaktem z elementami pod napięciem.
• Tester napięcia (neonówka lub miernik): Do weryfikacji braku napięcia.
• Rękawice izolacyjne: Dodatkowa ochrona przed porażeniem.
• Okulary ochronne: Zawsze warto chronić oczy, zwłaszcza przy pracach z elektryką i narzędziami.

Zawsze upewnij się, że kompresor jest całkowicie odłączony od zasilania, zanim zaczniesz przy nim cokolwiek robić. To absolutna podstawa! Zawsze wizualnie zweryfikuj, czy wtyczka jest wyciągnięta z gniazdka. Następnie, dla pewności, użyj testera napięcia, aby sprawdzić, czy na żadnym z przewodów lub styków nie ma napięcia. Pamiętaj, że kondensatory mogą utrzymywać ładunek elektryczny nawet po odłączeniu zasilania, dlatego bądź ostrożny.

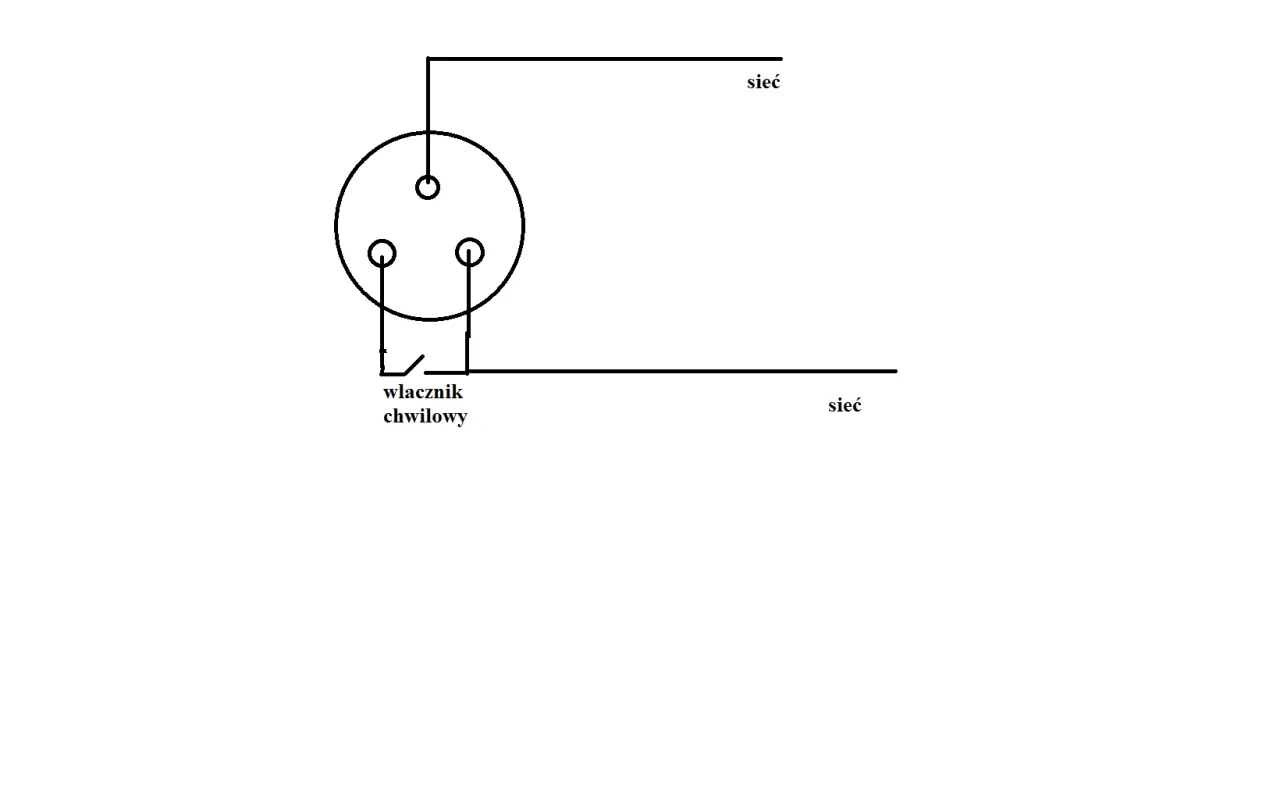

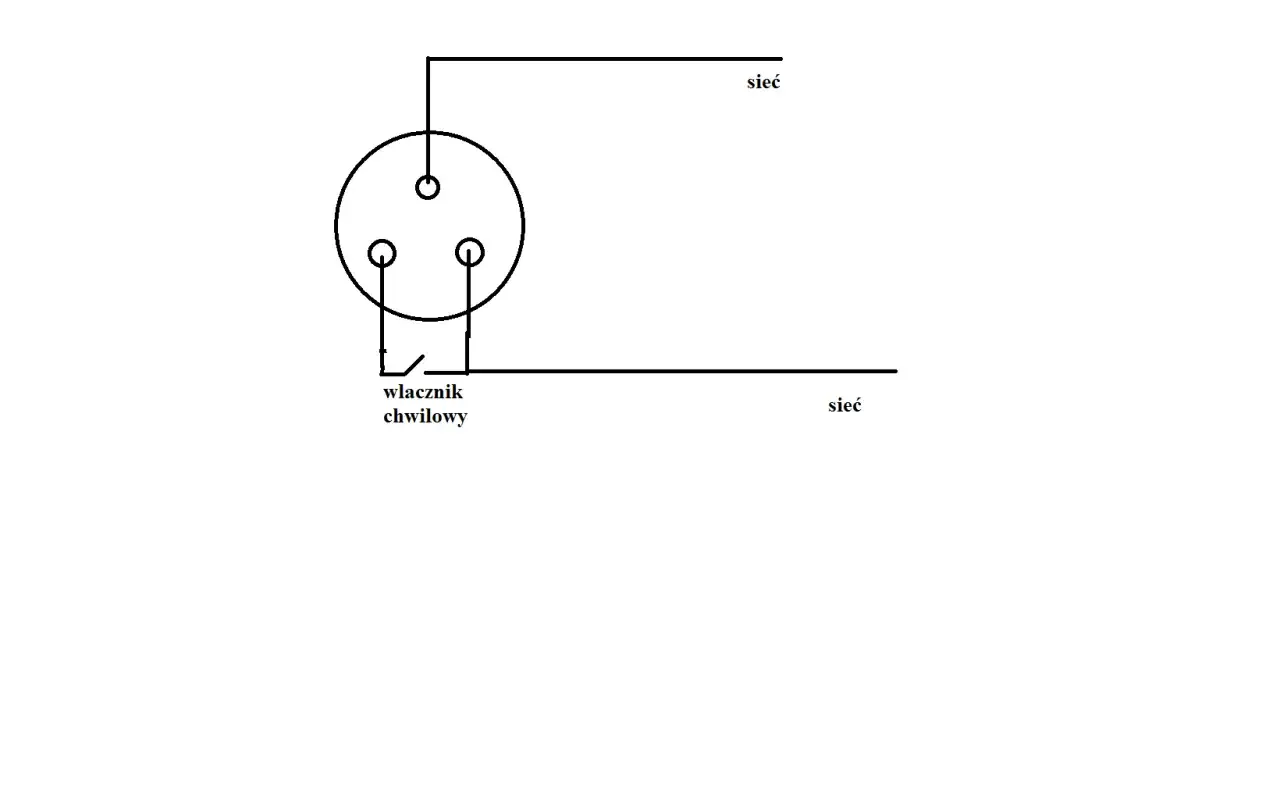

Krok 1: Rozszyfruj tajemnicę trzech pinów i zidentyfikuj uzwojenia agregatu

Każdy kompresor lodówkowy posiada trzy wyprowadzenia, czyli piny, które są kluczowe do jego prawidłowego podłączenia. Są to: uzwojenie robocze (R - Run), uzwojenie rozruchowe (S - Start) oraz wspólne (C - Common). Uzwojenie robocze odpowiada za ciągłą pracę silnika, natomiast uzwojenie rozruchowe jest aktywowane tylko na krótki moment, aby nadać silnikowi początkowy impuls. Pin wspólny to punkt, w którym łączą się oba uzwojenia.

Aby bezbłędnie zidentyfikować każde z wyprowadzeń, posłużymy się multimetrem i pomiarem rezystancji. To prosta, ale precyzyjna metoda:

1. Upewnij się, że kompresor jest odłączony od zasilania i nie ma na nim żadnych podłączonych elementów (przekaźnika, termika).
2. Ustaw multimetr na zakres pomiaru rezystancji (omy, Ω).
3. Zmierz rezystancję między każdą parą pinów. Będziesz miał trzy wyniki.
4. Największa rezystancja zawsze wystąpi między uzwojeniem roboczym (R) a uzwojeniem rozruchowym (S). To dlatego, że jest to suma rezystancji obu uzwojeń.
5. Pin, który połączony z R i S daje największą rezystancję, jest jednocześnie pinem wspólnym (C). Innymi słowy, pin, który nie był użyty w pomiarze najwyższej rezystancji, to pin wspólny (C).
6. Teraz, gdy znasz C, zmierz rezystancję między C a pozostałymi dwoma pinami. Rezystancja między C i R (uzwojeniem roboczym) będzie niższa niż rezystancja między C i S (uzwojeniem rozruchowym). Uzwojenie rozruchowe ma zazwyczaj więcej zwojów i cieńszy drut, co przekłada się na wyższą rezystancję.

Dla przykładu, jeśli zmierzysz rezystancję między pinem 1 a 2 i wynosi ona 15 Ω, między pinem 1 a 3 wynosi 10 Ω, a między pinem 2 a 3 wynosi 5 Ω, to: największa rezystancja (15 Ω) jest między 1 i 2, co oznacza, że pin 3 to C (wspólny). Następnie, porównując 10 Ω (między 1 a 3) i 5 Ω (między 2 a 3), widzimy, że 5 Ω jest niższe. Zatem pin 2 to R (roboczy), a pin 1 to S (rozruchowy). To bardzo ważne, aby nie pomylić tych połączeń, gdyż może to doprowadzić do uszkodzenia silnika.

Krok 2: Serce układu rola przekaźnika rozruchowego i termika

Sam kompresor z lodówki nie uruchomi się bez przekaźnika rozruchowego. Dlaczego? Silniki jednofazowe, takie jak te w agregatach, potrzebują dodatkowego "kopnięcia" w postaci uzwojenia rozruchowego, aby pokonać bezwładność i rozpocząć pracę. Przekaźnik jest odpowiedzialny za podanie napięcia na to uzwojenie tylko na chwilę, a następnie jego odłączenie, gdy silnik osiągnie odpowiednie obroty. Bez niego silnik będzie jedynie buczał i przegrzewał się, nie będąc w stanie wystartować.

W większości lodówek znajdziesz przekaźniki typu PTC (Positive Temperature Coefficient) lub starsze, elektromagnetyczne. Przekaźnik PTC działa na zasadzie zmiany rezystancji pod wpływem temperatury na zimno ma niską rezystancję i przewodzi prąd do uzwojenia rozruchowego, a po rozgrzaniu (przez przepływ prądu) jego rezystancja gwałtownie rośnie, odcinając zasilanie uzwojenia S. Zabezpieczenie termiczne, nazywane często klixonem lub termikiem, to kolejny niezwykle ważny element. Jego zadaniem jest ochrona silnika przed przegrzaniem i przeciążeniem. W przypadku nadmiernej temperatury lub poboru prądu, klixon automatycznie odcina zasilanie, zapobiegając uszkodzeniu kompresora. Często przekaźnik i termik są zintegrowane w jednej, kompaktowej obudowie, co ułatwia montaż.

Montaż przekaźnika i termika jest stosunkowo prosty, ale wymaga precyzji:

1. Termik (zabezpieczenie termiczne) zawsze montuje się na styku wspólnym (C) kompresora. Jest to zazwyczaj metalowa puszka z jednym otworem, która nasuwa się na pin C.
2. Przekaźnik rozruchowy podłącza się do pozostałych dwóch pinów (R i S). W zależności od typu przekaźnika, może mieć on dwa lub trzy otwory. Upewnij się, że piny R i S z kompresora pasują do odpowiednich gniazd w przekaźniku.
3. Jeśli przekaźnik i termik są w jednej obudowie, po prostu nasuń całą konstrukcję na trzy piny kompresora, upewniając się, że każdy pin trafił w swoje miejsce (C, R, S).

Krok 3: Podłączamy kable zasilające prosty schemat dla każdego

Zanim przejdziemy do podłączania, przypomnijmy sobie standardowe kolory przewodów w polskim układzie zasilania 230V i ich funkcje. To podstawa bezpiecznej pracy:

Teraz, gdy znamy funkcje przewodów, możemy przystąpić do ich podłączenia do agregatu:

• Przewód fazowy (L), czyli brązowy lub czarny, podłącz do wejścia zabezpieczenia termicznego (klixona), które jest zamontowane na pinie wspólnym (C).
• Przewód neutralny (N), czyli niebieski, podłącz do pinu przekaźnika rozruchowego, który odpowiada za uzwojenie robocze (R).

Chciałbym bardzo mocno podkreślić: bezwzględnie konieczne jest prawidłowe podłączenie przewodu ochronnego (PE), czyli żółto-zielonego, do metalowej obudowy kompresora. Ten przewód jest Twoją ostatnią linią obrony przed porażeniem prądem w przypadku awarii izolacji lub przebicia. Jeśli agregat nie jest uziemiony, a dojdzie do przebicia, cała metalowa obudowa znajdzie się pod napięciem, stanowiąc śmiertelne zagrożenie dla każdego, kto jej dotknie. Nigdy, przenigdy nie pomijaj tego kroku!

Uruchomienie testowe: Jak sprawdzić, czy wszystko działa poprawnie?

Po podłączeniu wszystkich kabli i upewnieniu się, że przewód ochronny jest solidnie zamocowany, nadszedł czas na pierwsze, bezpieczne uruchomienie testowe. Podłącz wtyczkę do gniazdka i obserwuj. Kompresor powinien szybko wystartować z charakterystycznym, krótkim szumem rozruchowym, a następnie przejść w cichą, równomierną pracę. Zwróć uwagę na brak nadmiernych wibracji niewielkie są normalne, ale silne drgania mogą wskazywać na problem. Pierwsze uruchomienie testowe powinno trwać krótko, maksymalnie kilkanaście sekund, tylko po to, aby potwierdzić, że silnik startuje i pracuje stabilnie. Jeśli wszystko jest w porządku, możesz go wyłączyć.

Niestety, nie zawsze wszystko idzie gładko. Najczęstszym problemem, z którym się spotykam, jest sytuacja, gdy kompresor "buczy, ale nie startuje". Oto możliwe przyczyny:

• Uszkodzony przekaźnik rozruchowy: Przekaźnik PTC mógł się przegrzać lub jest po prostu uszkodzony i nie podaje napięcia na uzwojenie rozruchowe lub nie odłącza go po starcie.
• Brak kondensatora (jeśli jest wymagany): Niektóre agregaty, zwłaszcza te o większej mocy, wymagają kondensatora rozruchowego lub pracy stałej. Bez niego silnik nie będzie miał wystarczającego momentu obrotowego do startu.
• Zbyt niskie napięcie zasilania: Jeśli napięcie w sieci jest zbyt niskie, silnik może nie mieć wystarczającej mocy do uruchomienia.
• Zablokowany mechanicznie: Rzadziej, ale zdarza się, że mechanizm sprężarki jest zablokowany.

Jeśli kompresor nie startuje lub działa nieprawidłowo, natychmiast odłącz zasilanie. Sprawdź ponownie wszystkie połączenia, upewniając się, że piny R i S nie zostały zamienione. Za pomocą multimetru możesz również sprawdzić ciągłość uzwojeń oraz to, czy nie ma przebicia do obudowy (ustaw multimetr na pomiar rezystancji i zmierz między każdym pinem a metalową obudową powinno być nieskończenie wiele omów).

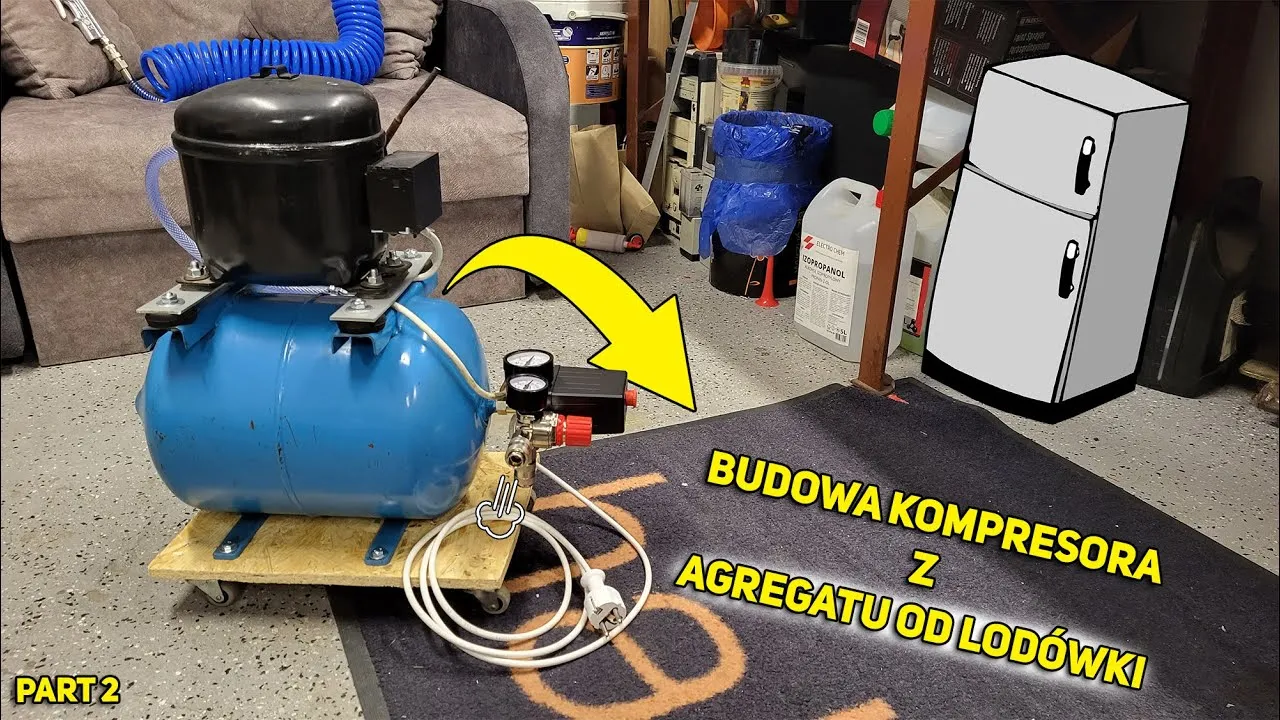

Co dalej? Jak przygotować agregat do pracy jako kompresor?

Uruchomienie agregatu to dopiero początek. Jeśli planujesz używać go jako kompresora powietrza, musisz pamiętać o kilku istotnych kwestiach. Oryginalny olej z układu chłodniczego jest problematyczny nie jest przeznaczony do sprężania powietrza i będzie zanieczyszczał sprężone powietrze, co jest niedopuszczalne, zwłaszcza przy malowaniu aerografem. Ponadto, nie jest przystosowany do pracy w otwartym układzie. Konieczne będzie zastosowanie odolejacza, który usunie cząsteczki oleju z powietrza.

Aby agregat mógł bezpiecznie pracować jako kompresor, musisz go doposażyć w kilka kluczowych elementów. Pamiętaj, że praca pod ciśnieniem wiąże się z ogromnym ryzykiem, włącznie z eksplozją zbiornika, jeśli nie zastosujesz odpowiednich zabezpieczeń:

• Wyłącznik ciśnieniowy: Niezbędny do automatycznego włączania i wyłączania kompresora, utrzymując ciśnienie w zbiorniku w określonych granicach. Chroni przed nadmiernym ciśnieniem i pozwala na oszczędność energii.
• Zawór bezpieczeństwa: To absolutna konieczność! W przypadku awarii wyłącznika ciśnieniowego, zawór bezpieczeństwa automatycznie upuści nadmiar ciśnienia, zapobiegając eksplozji zbiornika. Nigdy nie uruchamiaj kompresora bez sprawnego zaworu bezpieczeństwa.
• Odwadniacz (filtr powietrza): Usuwa wilgoć i zanieczyszczenia z powietrza, co jest kluczowe dla trwałości narzędzi pneumatycznych i jakości wykonywanych prac (np. malowania).
• Zbiornik ciśnieniowy (bufor): Agregat z lodówki ma niewielką wydajność, więc zbiornik jest niezbędny do magazynowania sprężonego powietrza i stabilizacji ciśnienia. Musi być to zbiornik przeznaczony do pracy pod ciśnieniem, najlepiej z certyfikatem.

Na koniec, kwestia kondensatora. Jak już wspomniałem, niektóre agregaty, zwłaszcza te o większej mocy lub starsze modele, mogą wymagać kondensatora rozruchowego lub pracy stałej. Jeśli Twój agregat buczy, ale nie startuje, mimo poprawnie podłączonego przekaźnika, to może być właśnie ten problem. Informacja o zapotrzebowaniu na kondensator i jego parametrach (pojemność w µF) znajduje się zazwyczaj na tabliczce znamionowej agregatu. Jeśli jej nie ma, warto poszukać schematów dla danego modelu w internecie.
