Ukrywanie kabli w styropianie: Bezpiecznie i estetycznie krok po kroku

Ukrywanie kabli elektrycznych i innych przewodów w warstwie ocieplenia ze styropianu to dziś standard w budownictwie. Pozwala na zachowanie estetyki elewacji i funkcjonalności budynku, bez widocznych, często nieestetycznych instalacji. W tym artykule, jako Emil Michalak, przeprowadzę Cię przez ten proces krok po kroku. Dowiesz się, jakie metody i narzędzia są najlepsze, na co zwrócić uwagę, aby uniknąć mostków termicznych i zagrożeń pożarowych, a także czy takie działanie jest zgodne z polskimi normami budowlanymi. Moim celem jest dostarczenie Ci kompletnego przewodnika, który pozwoli na samodzielne wykonanie pracy lub świadomą rozmowę z fachowcem.

Kable w styropianie: dlaczego to popularne i co musisz wiedzieć na start?

Koniec z wiszącymi przewodami: estetyka i funkcjonalność elewacji

Jako praktyk w branży budowlanej, obserwuję, jak ukrywanie kabli w warstwie ocieplenia ze styropianu stało się niemal standardem. Dlaczego? Odpowiedź jest prosta: estetyka i funkcjonalność. Nikt nie chce, aby na świeżo ocieplonej elewacji wisiały nieestetyczne przewody od oświetlenia, monitoringu czy domofonu. Dzięki tej metodzie możemy cieszyć się czystymi, gładkimi ścianami, a jednocześnie swobodnie montować zewnętrzne lampy, kamery, czujniki ruchu czy systemy sterowania roletami. W dobie rosnącej popularności inteligentnych domów, które generują potrzebę prowadzenia wielu instalacji niskonapięciowych na zewnątrz budynków, takie rozwiązanie jest wręcz nieocenione.

Jakie instalacje najczęściej prowadzimy w warstwie ocieplenia?

• Oświetlenie zewnętrzne (lampy elewacyjne, reflektory)
• Monitoring wizyjny (kamery CCTV)
• Domofony i wideodomofony
• Systemy alarmowe (czujniki ruchu, kontaktrony)
• Sterowanie roletami zewnętrznymi
• Inne instalacje niskonapięciowe związane z inteligentnym domem (np. czujniki temperatury, wilgotności)

Bezpieczeństwo przede wszystkim: kluczowe zasady, zanim zaczniesz pracę

Zanim w ogóle pomyślisz o cięciu czy wypalaniu styropianu, musisz mieć na uwadze kilka kluczowych zasad bezpieczeństwa. To nie są sugestie, to są bezwzględne wymogi, które mogą uchronić Cię przed poważnymi konsekwencjami.

• Osłony (peszle) to podstawa: Absolutnie wszystkie kable, a zwłaszcza te pod napięciem 230V/400V, muszą być prowadzone w specjalnych osłonach, czyli peszlach. Najlepiej, aby były to peszle samogasnące (np. RKLG, RKSG), które w przypadku zwarcia i przegrzania kabla nie dopuszczą do zapłonu styropianu. To Twoja pierwsza linia obrony przeciwpożarowej.
• Ryzyko pożarowe: Styropian jest materiałem palnym. Prowadzenie w nim instalacji elektrycznych bez odpowiednich zabezpieczeń to proszenie się o kłopoty. Pamiętaj, że nawet niewielkie iskrzenie może doprowadzić do poważnego pożaru.
• Toksyczne opary: Jeśli zdecydujesz się na metodę wypalania bruzd (o której opowiem za chwilę), musisz być świadomy, że styropian podczas spalania wydziela toksyczne opary. Praca w dobrze wentylowanym miejscu i stosowanie odpowiednich środków ochrony osobistej (maska z filtrem, okulary) jest w tym przypadku absolutnie kluczowe dla Twojego zdrowia.

Ukrywanie kabli w ociepleniu: praktyczny poradnik krok po kroku

Przygotowanie to podstawa: co musisz zgromadzić przed rozpoczęciem?

Dobre przygotowanie to połowa sukcesu, a w tym przypadku również gwarancja bezpieczeństwa i estetyki. Oto lista niezbędnych narzędzi i materiałów, które powinieneś mieć pod ręką:

• Narzędzia do bruzdowania:
  • Nóż termiczny (wypalarka, zgrzewarka do styropianu) dla szybkiej i precyzyjnej pracy.
  • Specjalne bruzdownice do styropianu alternatywa dla noża termicznego.
  • Ostry nóż (np. do tapet, nóż segmentowy) i skrobak do metody "na zimno".
• Materiały instalacyjne:
  • Peszle (osłony kablowe) koniecznie samogasnące (RKLG, RKSG) dla kabli elektrycznych.
  • Kable odpowiednie do planowanej instalacji (elektryczne, sieciowe, alarmowe itp.).
• Materiały do wypełniania:
  • Klej do styropianu (służący również do siatkowania) lub pianka niskoprężna do styropianu.
• Narzędzia pomiarowe i pomocnicze:
  • Miara, ołówek, poziomica do precyzyjnego wyznaczania tras.
  • Pistolet do pianki montażowej (jeśli używasz pianki).
• Środki ochrony osobistej:
  • Rękawice robocze.
  • Okulary ochronne.
  • Maska ochronna z filtrem (szczególnie przy wypalaniu styropianu).

Metoda 1: Wycinanie bruzd na zimno kiedy sprawdzi się nóż i skrobak?

Metoda "na zimno" polega na ręcznym wycinaniu bruzd w styropianie za pomocą ostrego noża i skrobaka. Jest to metoda bardziej pracochłonna i generująca więcej odpadów, ale ma swoje zalety. Sprawdzi się doskonale w przypadku mniejszych, pojedynczych bruzd, gdzie nie potrzebujemy długich, idealnie równych rowków. Jest też dobrym wyborem w trudno dostępnych miejscach, gdzie manewrowanie nożem termicznym mogłoby być problematyczne. Jej główną zaletą jest brak toksycznych oparów, co czyni ją bezpieczniejszą dla zdrowia, o ile nie zapomnimy o podstawowej ochronie rąk i oczu. Wymaga jednak większej precyzji i cierpliwości, aby uzyskać równą i odpowiednio głęboką bruzdę.

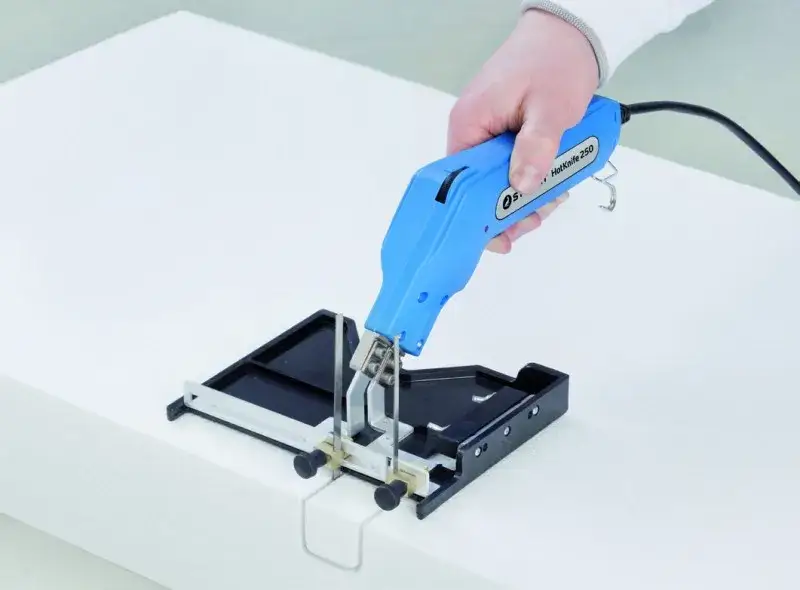

Metoda 2: Wypalanie rowków nożem termicznym precyzja i szybkość dla profesjonalistów

Dla mnie, jako profesjonalisty, wypalanie rowków nożem termicznym (bruzdownicą) to najczęściej wybierana metoda. Jej główne zalety to szybkość i precyzja. Nóż termiczny, rozgrzewając się do wysokiej temperatury, topi styropian, tworząc idealnie gładkie i równe bruzdy o pożądanej szerokości i głębokości. Dodatkowo, metoda ta generuje znacznie mniej odpadów niż cięcie mechaniczne. Jednak muszę Cię bezwzględnie ostrzec: podczas wypalania styropianu wydzielają się toksyczne opary. Dlatego praca musi odbywać się w bardzo dobrze wentylowanym miejscu, a Ty musisz bezwzględnie stosować odpowiednie środki ochrony dróg oddechowych (maska z filtrem) oraz okulary ochronne. Nigdy nie lekceważ tego zagrożenia zdrowie jest najważniejsze.

Układanie przewodów: dlaczego peszel to Twój obowiązkowy sprzymierzeniec?

Po przygotowaniu bruzd przychodzi czas na układanie przewodów. I tu pojawia się Twój obowiązkowy sprzymierzeniec peszel. Niezależnie od tego, czy prowadzisz kable pod napięciem 230V, czy instalacje niskonapięciowe, peszel odgrywa kluczową rolę. Po pierwsze, zapewnia ochronę mechaniczną kabla przed uszkodzeniami, które mogłyby powstać podczas dalszych prac elewacyjnych, takich jak szpachlowanie czy tynkowanie. Po drugie, i co najważniejsze, stanowi barierę przeciwpożarową. W przypadku zwarcia lub przegrzania kabla, peszel (szczególnie ten samogasnący) chroni styropian przed zapłonem. Dla kabli 230V/400V użycie peszla jest nie tylko zalecane, ale wręcz bezwzględnym wymogiem wynikającym z przepisów bezpieczeństwa.

Finalne prace: czym i jak wypełnić bruzdy, by uniknąć mostków termicznych?

Po ułożeniu kabli w peszlach w przygotowanych bruzdach, ostatnim, ale niezwykle ważnym krokiem jest ich prawidłowe wypełnienie. Celem jest nie tylko unieruchomienie peszli, ale przede wszystkim zapobieganie powstawaniu mostków termicznych. Puste przestrzenie wokół kabli i peszli w styropianie to miejsca, przez które ciepło będzie uciekać z budynku, obniżając efektywność izolacji. Do wypełnienia bruzd najlepiej użyć pianki niskoprężnej przeznaczonej do styropianu lub kleju do styropianu (tego samego, którym później będziesz kleił siatkę). Ważne jest, aby wypełnić bruzdy dokładnie, tak aby materiał szczelnie przylegał do peszla i ścianek styropianu, tworząc jednolitą warstwę izolacyjną. Nadmiar pianki lub kleju po wyschnięciu można łatwo usunąć nożem, wyrównując powierzchnię z płaszczyzną styropianu.

Materiały do ukrywania kabli: co wybrać, by było trwale i bezpiecznie?

Jaki peszel wybrać do styropianu? Różnice między osłonami zwykłymi a samogasnącymi

Wybór odpowiedniego peszla to kluczowa decyzja. Na rynku dostępne są różne rodzaje osłon, ale nie wszystkie nadają się do styropianu. Zwykłe peszle, choć zapewniają ochronę mechaniczną, nie oferują wystarczającego bezpieczeństwa przeciwpożarowego. Dlatego zdecydowanie zalecam stosowanie peszli samogasnących, oznaczonych symbolami takimi jak RKLG (rura karbowana lekka samogasnąca) lub RKSG (rura karbowana sztywna samogasnąca). Są one wykonane z materiałów, które w przypadku pożaru lub przegrzania kabla nie podtrzymują płomienia i samoczynnie gasną. To niezwykle ważne w kontekście materiałów palnych, takich jak styropian. Pamiętaj, że oszczędność na peszlu to oszczędność na bezpieczeństwie, a na tym nie ma miejsca na kompromisy.

Kable pod napięciem 230V a instalacje niskonapięciowe gdzie nie ma miejsca na kompromisy?

Podejście do prowadzenia kabli różni się w zależności od ich przeznaczenia i napięcia. W przypadku kabli pod napięciem 230V/400V (np. do oświetlenia zewnętrznego), stosowanie peszli samogasnących jest bezwzględnym wymogiem. Tu nie ma miejsca na dyskusje bezpieczeństwo elektryczne i pożarowe jest priorytetem. Natomiast w przypadku instalacji niskonapięciowych (np. internet, TV, alarm, domofon), choć wymóg prawny nie jest tak rygorystyczny, ja zawsze zalecam użycie peszla. Dlaczego? Po pierwsze, dla ochrony mechanicznej kabla unikniesz uszkodzeń podczas dalszych prac. Po drugie, dla łatwiejszej ewentualnej wymiany lub dołożenia kolejnego przewodu w przyszłości. Nawet jeśli nie jest to obowiązkowe, to rozsądne i dalekowzroczne posunięcie.

Klej do styropianu czy pianka niskoprężna? Czym najlepiej wypełnić wycięte rowki?

Wybór materiału do wypełnienia bruzd po ułożeniu kabli jest istotny dla trwałości i efektywności izolacji. Zarówno klej do styropianu, jak i pianka niskoprężna mają swoje zalety. Klej do styropianu (ten sam, którym przykleja się siatkę zbrojącą) jest dobrym wyborem, ponieważ ma doskonałą przyczepność do styropianu i po wyschnięciu tworzy twardą, stabilną warstwę. Jest też często pod ręką na budowie. Z kolei pianka niskoprężna do styropianu jest szybsza w aplikacji, doskonale wypełnia wszelkie nierówności i szczeliny, a po utwardzeniu również tworzy dobrą izolację. Ważne jest, aby wybierać pianki o niskiej rozprężności, aby nie wypchnęły peszli z bruzd. Niezależnie od wyboru, oba materiały muszą być przeznaczone do styropianu i nie mogą tworzyć mostków termicznych, czyli muszą mieć dobre właściwości izolacyjne.

Unikaj tych błędów: co najczęściej psujemy przy ukrywaniu kabli w styropianie?

W mojej praktyce widziałem wiele błędów, które można łatwo uniknąć, mając odpowiednią wiedzę. Pamiętaj, że drobne zaniedbania na tym etapie mogą mieć poważne konsekwencje w przyszłości.

Błąd #1: Kładzenie kabli bezpośrednio w styropianie bez osłony

To chyba najpoważniejszy i najczęściej popełniany błąd. Kładzenie kabli bezpośrednio w styropianie, bez żadnej osłony w postaci peszla, jest proszeniem się o kłopoty. W przypadku zwarcia lub przegrzania kabla, styropian może się zapalić, prowadząc do pożaru. Dodatkowo, taki kabel jest narażony na uszkodzenia mechaniczne podczas tynkowania czy szpachlowania elewacji, co może skutkować przerwaniem obwodu lub, co gorsza, porażeniem prądem. Nigdy, przenigdy nie rób tego błędu!

Błąd #2: Zbyt płytkie bruzdy i wystający peszel

Kolejnym częstym błędem jest wykonanie zbyt płytkich bruzd, w których peszel z kablem wystaje poza płaszczyznę styropianu. Taka sytuacja utrudnia, a wręcz uniemożliwia prawidłowe wykonanie dalszych prac wykończeniowych. Siatka zbrojąca nie będzie równo przylegać, tynk będzie nierówny, a co najgorsze, wystający peszel będzie narażony na uszkodzenia mechaniczne, co może prowadzić do uszkodzenia samego kabla. Bruzdy muszą być na tyle głębokie, aby peszel z kablem był w całości schowany w styropianie.

Błąd #3: Pozostawianie pustych przestrzeni, czyli tworzenie mostków termicznych

Puste przestrzenie wokół kabli i peszli w styropianie to nic innego jak mostki termiczne. Czym one są? To miejsca, przez które ciepło z wnętrza budynku ucieka na zewnątrz, a zimno dostaje się do środka. W efekcie obniża się efektywność izolacji termicznej budynku, co przekłada się na wyższe rachunki za ogrzewanie. Dlatego tak ważne jest, aby bruzdy po ułożeniu kabli były dokładnie i szczelnie wypełnione pianką niskoprężną lub klejem do styropianu, eliminując wszelkie puste przestrzenie.

Błąd #4: Ignorowanie szkodliwych oparów podczas wypalania styropianu

Powtarzam to, bo to naprawdę ważne: opary wydzielane podczas wypalania styropianu są toksyczne i szkodliwe dla zdrowia! Ignorowanie tego faktu i praca bez odpowiedniej ochrony osobistej (maska z filtrem, okulary) w niewentylowanym pomieszczeniu to proszenie się o problemy zdrowotne. Zawsze dbaj o dobrą wentylację i stosuj środki ochrony dróg oddechowych. Twoje zdrowie jest bezcenne.

Przepisy budowlane a kable w ociepleniu: co musisz wiedzieć o normach?

Wielu inwestorów zastanawia się, czy prowadzenie instalacji w warstwie ocieplenia jest w ogóle zgodne z prawem. Odpowiadam jasno: tak, jest to zgodne z polskim prawem budowlanym i normami elektrycznymi (np. SEP), pod warunkiem spełnienia określonych warunków bezpieczeństwa. To standardowa praktyka w branży, o ile zachowane są odpowiednie procedury i użyte właściwe materiały.

Kluczowe wymagania dotyczące ochrony przeciwpożarowej

Najważniejszym aspektem, na który zwracają uwagę przepisy, jest ochrona przeciwpożarowa. Styropian jest materiałem palnym, dlatego kluczowe jest, aby instalacja elektryczna prowadzona w jego warstwie była maksymalnie zabezpieczona przed możliwością zapłonu. Wymogi te obejmują przede wszystkim:

• Stosowanie peszli samogasnących: Jak już wspominałem, to absolutna podstawa. Peszle te mają za zadanie odizolować kabel od styropianu i zapobiec rozprzestrzenianiu się ognia w przypadku awarii.
• Prawidłowe zabezpieczenie instalacji: Cała instalacja elektryczna musi być wykonana zgodnie z obowiązującymi normami, z odpowiednimi zabezpieczeniami nadprądowymi i różnicowoprądowymi, które w razie zwarcia szybko odłączą zasilanie.
• Brak uszkodzeń mechanicznych: Kable i peszle muszą być ułożone w taki sposób, aby nie były narażone na uszkodzenia mechaniczne, które mogłyby prowadzić do zwarcia lub przerwania izolacji.

Przeczytaj również: Jak dobrać przewody do instalacji elektrycznej? Poradnik eksperta

Kiedy warto skonsultować się z elektrykiem z uprawnieniami?

Chociaż wiele prac możesz wykonać samodzielnie, są sytuacje, w których konsultacja z elektrykiem posiadającym odpowiednie uprawnienia jest nie tylko zalecana, ale wręcz obowiązkowa. Dotyczy to zwłaszcza instalacji pod napięciem 230V/400V. Jeśli nie masz pewności co do schematu podłączenia, doboru zabezpieczeń, czy po prostu czujesz się niepewnie, zawsze wezwij fachowca. Elektryk z uprawnieniami nie tylko zapewni bezpieczeństwo instalacji, ale także potwierdzi jej zgodność z obowiązującymi normami, co jest niezwykle ważne przy odbiorze budynku. W przypadku skomplikowanych systemów, a także wszelkich wątpliwości dotyczących bezpieczeństwa, nie wahaj się szukać profesjonalnej pomocy.
