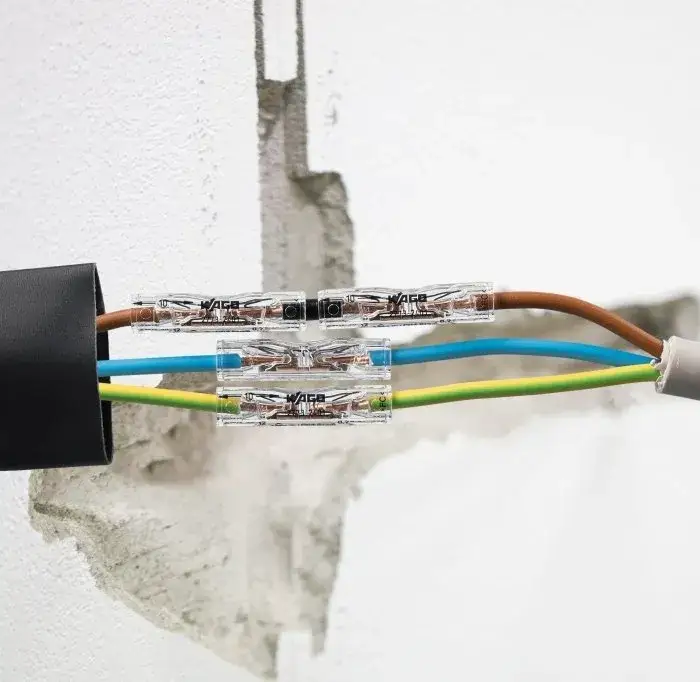

Jak dobrać przewody do instalacji elektrycznej? Poradnik eksperta

Ten artykuł to kompleksowy przewodnik po doborze przewodów do domowej instalacji elektrycznej. Dowiesz się, jak krok po kroku dopasować typ i przekrój kabla do konkretnych potrzeb, zapewniając bezpieczeństwo, wydajność i zgodność z obowiązującymi normami.

Przegrzanie, zwarcie, pożar: poznaj realne zagrożenia płynące ze źle dobranych przewodów

Niewłaściwy dobór przewodów elektrycznych w instalacji domowej to nie tylko kwestia niedogodności, ale przede wszystkim poważne zagrożenie dla bezpieczeństwa. Zbyt mały przekrój przewodu w stosunku do obciążenia prądowego prowadzi do jego przegrzewania się. Wyobraź sobie, że przewód, który ma zasilać potężny piekarnik, jest zbyt cienki będzie się nagrzewał jak drut oporowy. To z kolei może uszkodzić izolację, prowadząc do zwarcia, a w konsekwencji nawet do pożaru. Jako ekspert, zawsze podkreślam: bezpieczeństwo w instalacji elektrycznej jest absolutnym priorytetem i nie ma tu miejsca na kompromisy.

Oszczędność, która się nie opłaca: dlaczego na kablach nie warto szukać kompromisów

Często spotykam się z pokusą oszczędzania na przewodach elektrycznych. Klienci pytają, czy nie można by użyć tańszych, cieńszych kabli. Moja odpowiedź jest zawsze taka sama: to fałszywa oszczędność. Początkowo niższy koszt zakupu przewodów o zaniżonym przekroju lub gorszej jakości szybko przeradza się w znacznie większe wydatki. Mówimy tu o kosztach naprawy uszkodzonej instalacji, wymiany przegrzanych przewodów, a w najgorszym scenariuszu o stratach materialnych wynikających z pożaru. Co więcej, niewłaściwie dobrana instalacja to ciągłe ryzyko dla życia i zdrowia domowników. Zaufaj mi, na tym elemencie instalacji po prostu nie warto szukać kompromisów.

Przekrój, materiał, napięcie: trzy filary, które musisz zrozumieć przed zakupem

Zanim zagłębisz się w szczegóły, musisz opanować trzy podstawowe pojęcia, które są fundamentem bezpiecznego i efektywnego doboru przewodów. To one decydują o tym, czy Twoja instalacja będzie działać niezawodnie i bezpiecznie.

Przekrój żyły (mm²): serce instalacji decydujące o jej wydajności

Przekrój żyły przewodu, wyrażany w milimetrach kwadratowych (mm²), to nic innego jak powierzchnia przekroju poprzecznego metalowego rdzenia, przez który płynie prąd. Jest to absolutnie kluczowy parametr, ponieważ od niego zależy, jak duży prąd może bezpiecznie przepłynąć przez przewód, nie powodując jego nadmiernego nagrzewania. Im większe obciążenie (moc podłączonych urządzeń), tym większy przekrój jest potrzebny. W domowych instalacjach elektrycznych w Polsce stosujemy standardowo przewody miedziane o następujących przekrojach:

• 1,5 mm²: Przewody o tym przekroju są standardem dla obwodów oświetleniowych. Zazwyczaj zabezpiecza się je wyłącznikiem nadprądowym 10 A.
• 2,5 mm²: To bezpieczne minimum dla większości zwykłych gniazd wtykowych w pokojach, kuchni czy łazience. Obwody te zabezpiecza się wyłącznikiem 16 A, co pozwala na bezpieczne obciążenie do około 3,5 kW.

Miedź (Cu) jako złoty standard: dlaczego aluminium (Al) to już przeszłość w domowych instalacjach?

Współczesne instalacje elektryczne w Polsce opierają się niemal wyłącznie na przewodach miedzianych (Cu). Miedź charakteryzuje się doskonałą przewodnością elektryczną, wysoką wytrzymałością mechaniczną i odpornością na korozję, co przekłada się na niezawodność i długowieczność instalacji. Przewody aluminiowe (Al) o przekroju poniżej 16 mm² są obecnie niedopuszczone do stosowania w instalacjach w budynkach o charakterze nieprzemysłowym, czyli w domach i mieszkaniach. Dlaczego? Aluminium jest bardziej podatne na utlenianie, co prowadzi do wzrostu rezystancji w miejscach połączeń i ich poluzowywania się, a w konsekwencji do przegrzewania. Wyjątkiem są wewnętrzne linie zasilające (WLZ) doprowadzające prąd do rozdzielnicy głównej w budynku, gdzie ze względów ekonomicznych (mniejszy koszt) i technicznych (mniejsza waga przy dużych przekrojach) stosuje się czasem kable aluminiowe (YAKY) o przekrojach 16 mm², 25 mm² lub 35 mm². W takich przypadkach kluczowe jest jednak stosowanie specjalnych złączek Al/Cu, które zapobiegają korozji elektrochemicznej na styku tych dwóch metali.

Instalacja jednofazowa (230V) vs. trójfazowa (400V): kiedy potrzebujesz "siły"?

Rozróżnienie między instalacją jednofazową a trójfazową jest fundamentalne. Standardowa instalacja domowa to najczęściej instalacja jednofazowa (230V), która w zupełności wystarcza do zasilania większości urządzeń AGD i RTV. Kiedy zatem potrzebujesz "siły", czyli instalacji trójfazowej (400V)? Przede wszystkim, gdy planujesz podłączyć urządzenia o bardzo dużej mocy, takie jak płyta indukcyjna, duży piekarnik elektryczny, czy też silniki trójfazowe (np. w warsztacie). Instalacja trójfazowa pozwala na równomierne rozłożenie obciążenia na trzy fazy, co zmniejsza prąd płynący w każdej z nich i umożliwia podłączenie większej sumarycznej mocy. Jeśli budujesz nowy dom lub gruntownie remontujesz stary, zawsze warto rozważyć doprowadzenie instalacji trójfazowej, nawet jeśli nie planujesz od razu korzystać z urządzeń wymagających "siły". To inwestycja w przyszłość, która zapewni Ci elastyczność i możliwość rozbudowy instalacji bez kosztownych przeróbek.

Jak czytać etykiety na kablach: szybki kurs rozszyfrowywania oznaczeń

Kupując kable, zapewne zauważyłeś tajemnicze symbole na ich izolacji. To nie jest przypadkowy ciąg liter, lecz precyzyjne oznaczenia, które informują o typie przewodu, jego budowie i przeznaczeniu. Zrozumienie ich jest kluczowe, by wybrać odpowiedni kabel do konkretnego zastosowania.

Co kryje się pod symbolami YDY, YDYp, YKY? Praktyczny słowniczek instalatora

Oto najpopularniejsze oznaczenia przewodów instalacyjnych, które spotkasz w domowych instalacjach:

• YDY: To najczęściej spotykany przewód instalacyjny. Symbol ten oznacza:
  • Y: Izolacja żył z polwinitu (PVC).
  • D: Żyły jednodrutowe (drut).
  • Y: Powłoka zewnętrzna również z polwinitu (PVC).
  Jest to przewód okrągły, stosowany zarówno pod tynkiem, jak i w rurkach instalacyjnych.
• YDYp: Jest to wariant przewodu YDY, gdzie litera "p" oznacza, że przewód jest płaski. Dzięki temu kształtowi jest on szczególnie często wykorzystywany w instalacjach podtynkowych, ponieważ łatwiej układa się go w bruzdach i pod warstwą tynku, zajmując mniej miejsca.
• YKY: Ten symbol oznacza:
  • Y: Izolacja żył z polwinitu (PVC).
  • K: Żyły miedziane wielodrutowe (linka).
  • Y: Powłoka zewnętrzna z polwinitu (PVC).
  Przewody YKY są zazwyczaj grubsze i bardziej elastyczne niż YDY. Stosuje się je głównie do układania na zewnątrz budynków, w ziemi lub w kanałach kablowych, a także jako kable zasilające do rozdzielnic.

Kolory, które ratują życie: rola żyły fazowej (L), neutralnej (N) i ochronnej (PE)

Kolorystyka żył w przewodach elektrycznych to nie estetyka, lecz fundamentalna zasada bezpieczeństwa, ściśle określona normą PN-HD 308 S2: 2007. Jej przestrzeganie jest absolutnie kluczowe dla prawidłowego podłączenia urządzeń i ochrony przed porażeniem. Oto standardowe kolory i ich funkcje:

• Żyła ochronna (PE): Zawsze oznaczona kolorem zielono-żółtym. Jej rola jest krytyczna stanowi połączenie z uziemieniem i ma za zadanie odprowadzić prąd zwarciowy do ziemi w przypadku uszkodzenia izolacji urządzenia, chroniąc użytkownika przed porażeniem. Nigdy nie wolno jej używać do innych celów!
• Żyła neutralna (N): Zawsze oznaczona kolorem niebieskim. Jest to żyła powrotna, która zamyka obwód elektryczny i przewodzi prąd roboczy. W prawidłowo działającej instalacji nie powinna znajdować się pod napięciem względem ziemi.
• Żyła fazowa (L): Może być oznaczona kolorem brązowym, czarnym lub szarym. To właśnie w tej żyle płynie prąd pod napięciem 230V (lub 400V w instalacji trójfazowej). Dotknięcie tej żyły grozi porażeniem. W instalacjach trójfazowych mamy trzy żyły fazowe, każda w innym kolorze (np. brązowy, czarny, szary), aby łatwo je rozróżnić.

Pamiętaj, że przestrzeganie tej kolorystyki jest obowiązkowe i ratuje życie. Jakiekolwiek odstępstwa od normy mogą prowadzić do błędów w podłączeniu, a w konsekwencji do zagrożenia porażeniem elektrycznym lub uszkodzenia sprzętu.

Dobieramy kable do konkretnych zadań: praktyczny przewodnik po Twoim domu

Teraz, gdy masz już podstawową wiedzę o przekrojach, materiałach i oznaczeniach, przejdźmy do konkretów. Pokażę Ci, jak dobierać przewody do najczęściej spotykanych obwodów w Twoim domu. To jest moment, w którym teoria spotyka się z praktyką.

Obwody oświetleniowe: jaki przekrój jest standardem dla lamp i LED-ów? (1, 5 mm²)

Dla obwodów oświetleniowych, niezależnie od tego, czy używasz tradycyjnych żarówek, halogenów czy nowoczesnych opraw LED, standardem jest przewód miedziany o przekroju 1,5 mm². Taki przekrój w zupełności wystarcza do zasilania lamp, nawet jeśli na jednym obwodzie znajduje się kilka punktów świetlnych. Obwody oświetleniowe zazwyczaj zabezpieczane są wyłącznikiem nadprądowym o wartości 10 A. To optymalne rozwiązanie, które zapewnia bezpieczeństwo i niezawodność, jednocześnie minimalizując koszty.

Gniazdka w pokojach i kuchni: bezpieczne minimum dla sprzętu RTV i AGD (2, 5 mm²)

W przypadku zwykłych gniazd wtykowych w pokojach, sypialniach, a także w większości gniazdek w kuchni (z wyjątkiem tych dla urządzeń o bardzo dużej mocy, o czym za chwilę), standardem jest przewód miedziany o przekroju 2,5 mm². Obwody te zabezpiecza się zazwyczaj wyłącznikiem nadprądowym 16 A. Taka konfiguracja pozwala na bezpieczne podłączenie urządzeń o łącznej mocy do około 3,5 kW. Pamiętaj, że zawsze lepiej jest mieć kilka oddzielnych obwodów gniazdkowych, niż przeciążać jeden. Unikniesz w ten sposób niepotrzebnego wybijania bezpieczników i przegrzewania instalacji.

Urządzenia "prądożerne" na cenzurowanym: jak zasilić piekarnik, pralkę i zmywarkę?

Urządzenia AGD o dużej mocy, takie jak piekarnik elektryczny, pralka, zmywarka czy mikrofalówka, wymagają szczególnego traktowania. Ze względu na ich znaczne zapotrzebowanie na prąd, każde z tych urządzeń powinno być zasilane z dedykowanego, osobnego obwodu. To kluczowa zasada, która zapobiega przeciążeniom i zwiększa bezpieczeństwo całej instalacji. Dla piekarnika elektrycznego o mocy 2-3,5 kW zazwyczaj wystarcza dedykowany obwód z przewodem 3x2,5 mm², zabezpieczony wyłącznikiem 16 A. W przypadku pralek i zmywarek również zalecam osobne obwody 3x2,5 mm². Taki układ gwarantuje, że nawet przy jednoczesnej pracy kilku intensywnie pobierających prąd urządzeń, instalacja pozostanie stabilna i bezpieczna.

Płyta indukcyjna największe wyzwanie. Jaki kabel do zasilania 230V, a jaki do 400V?

Płyta indukcyjna to jedno z najbardziej wymagających urządzeń w domowej kuchni, jeśli chodzi o zasilanie. Jej moc może sięgać nawet 7-10 kW, dlatego dobór odpowiedniego przewodu jest tutaj absolutnie krytyczny. Musimy rozróżnić dwie główne opcje zasilania:

• Płyta indukcyjna zasilana jednofazowo (230V):
  • Jeśli Twoja płyta indukcyjna jest przystosowana do zasilania jednofazowego, a chcesz uniknąć instalacji trójfazowej, musisz zastosować przewód o znacznie większym przekroju.
  • Zalecany jest przewód 3x4 mm², a dla płyt o mocy powyżej 7 kW nawet 3x6 mm².
  • Obwód taki musi być zabezpieczony odpowiednio silnym wyłącznikiem nadprądowym (np. 25 A lub 32 A), w zależności od mocy płyty. Pamiętaj, że takie rozwiązanie mocno obciąża jedną fazę w instalacji.
• Płyta indukcyjna zasilana trójfazowo ("siła", 400V):
  • To zdecydowanie najlepsze i najbezpieczniejsze rozwiązanie dla płyt indukcyjnych o dużej mocy.
  • Prąd rozkłada się na trzy fazy, co znacznie zmniejsza obciążenie pojedynczej żyły i całej instalacji.
  • Stosuje się przewód pięciożyłowy: 5x2,5 mm² dla płyt o mniejszej mocy (do ok. 7 kW) lub 5x4 mm² dla płyt o większej mocy (powyżej 7 kW).
  • Obwód trójfazowy zabezpiecza się wyłącznikiem nadprądowym trójpolowym (np. 3x16 A lub 3x20 A).

Zawsze sprawdź specyfikację techniczną swojej płyty indukcyjnej, aby dobrać odpowiednie zasilanie i przekrój przewodu. W razie wątpliwości, skonsultuj się z elektrykiem.

O czym elektrycy pamiętają, a Ty możesz zapomnieć: ukryte czynniki wpływające na dobór kabli

Dobór przewodów to nie tylko proste dopasowanie przekroju do mocy urządzenia. Istnieją inne, często pomijane przez osoby bez doświadczenia, czynniki, które mają kluczowe znaczenie dla bezpieczeństwa i efektywności instalacji. Jako elektryk z doświadczeniem, zawsze biorę je pod uwagę.

Długość ma znaczenie: jak spadki napięcia wpływają na działanie urządzeń?

Długość obwodu elektrycznego ma realny wpływ na działanie podłączonych do niego urządzeń. Im dłuższy przewód, tym większy opór elektryczny, a co za tym idzie większy spadek napięcia na jego końcu. Zgodnie z normą PN-HD 60364-5-52, dopuszczalny spadek napięcia od złącza do odbiornika nie powinien przekraczać 3% dla obwodów oświetleniowych i 5% dla pozostałych obwodów. Jeśli spadek napięcia jest zbyt duży, urządzenia mogą działać nieprawidłowo, a nawet ulec uszkodzeniu (np. silniki mogą się przegrzewać). W przypadku bardzo długich obwodów, aby skompensować ten spadek i utrzymać napięcie w dopuszczalnych granicach, konieczne może być zastosowanie przewodu o większym przekroju, niż wynikałoby to tylko z obciążenia prądowego. To jest właśnie jeden z tych "ukrytych" czynników, które profesjonalny elektryk zawsze uwzględnia w swoich obliczeniach.

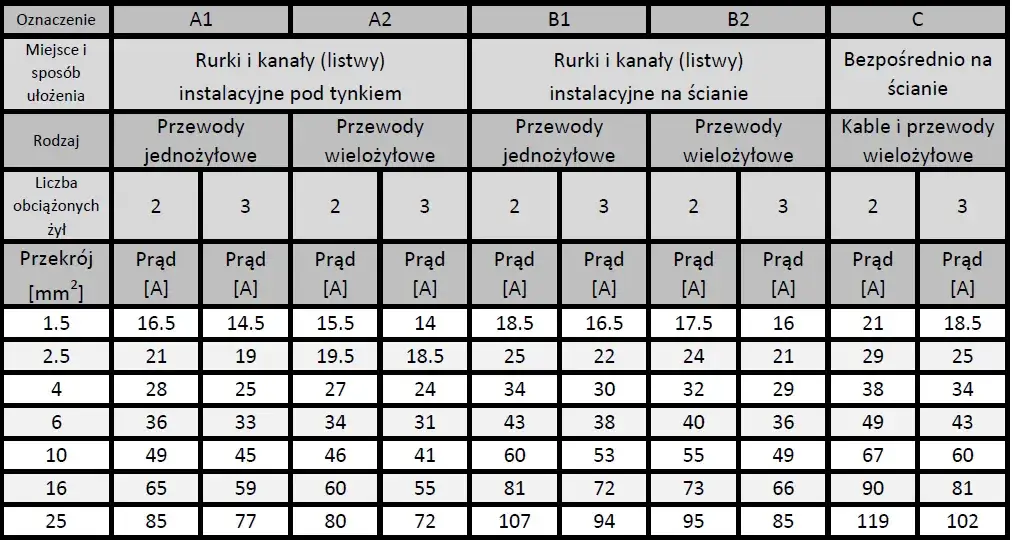

Kabel w tynku, peszlu czy na wierzchu? Dlaczego sposób montażu zmienia parametry przewodu?

Sposób ułożenia przewodów ma ogromny wpływ na ich zdolność do oddawania ciepła, a co za tym idzie na ich dopuszczalną obciążalność prądową długotrwałą. Przewód ułożony na wierzchu, w otwartej przestrzeni, ma znacznie lepsze warunki chłodzenia niż ten sam przewód zamknięty w szczelnym peszlu, ukryty głęboko w ocieplonej ścianie lub w grubej warstwie tynku. W ciasnych i słabo wentylowanych przestrzeniach ciepło generowane przez przepływający prąd jest trudniej odprowadzane, co prowadzi do szybszego nagrzewania się przewodu. Dlatego też, dla tego samego przekroju, przewód ułożony w niekorzystnych warunkach będzie miał niższą dopuszczalną obciążalność prądową. To oznacza, że aby bezpiecznie zasilić to samo urządzenie, w zależności od sposobu montażu, może być konieczne zastosowanie przewodu o większym przekroju. To kolejny powód, dla którego samodzielny dobór przewodów bez znajomości norm i doświadczenia może być ryzykowny.

Najczęstsze błędy przy doborze kabli: sprawdź, czy ich nie popełniasz

Nawet z najlepszymi intencjami, łatwo popełnić błędy przy planowaniu instalacji elektrycznej. Chcę Cię przestrzec przed najczęstszymi pułapkami, które mogą prowadzić do problemów, a nawet zagrożeń.

Błąd nr 1: "Jeden przekrój do wszystkiego": dlaczego to prosta droga do awarii

Jednym z najczęstszych i najbardziej niebezpiecznych błędów jest stosowanie jednego, uniwersalnego przekroju przewodu dla wszystkich obwodów w domu. Myślenie typu "2,5 mm² wystarczy na wszystko" jest niestety bardzo popularne, ale skrajnie błędne. Jak już wiesz, obwody oświetleniowe wymagają 1,5 mm², a gniazdka 2,5 mm². Ale co z urządzeniami o dużej mocy, takimi jak płyta indukcyjna czy piekarnik? Zasilanie ich przewodem 2,5 mm² to prosta droga do przeciążeń, przegrzewania się przewodów, częstego wybijania bezpieczników, a w najgorszym wypadku do awarii instalacji, a nawet pożaru. Każdy obwód w instalacji elektrycznej powinien być traktowany indywidualnie i mieć odpowiednio dobrany przekrój przewodu oraz zabezpieczenie.

Błąd nr 2: Ignorowanie mocy przyłączeniowej i zapasu na przyszłość

Kolejny błąd to koncentrowanie się wyłącznie na bieżących potrzebach, ignorując całkowitą moc przyłączeniową budynku oraz potencjalny zapas na przyszłość. Projektując instalację, musimy wziąć pod uwagę nie tylko to, co mamy dziś, ale także to, co możemy chcieć podłączyć za kilka lat. Czy planujesz rozbudowę domu? Dodanie klimatyzacji? Montaż pompy ciepła? Jeśli nie zostawimy odpowiedniego zapasu mocy i nie dobierzemy do niej odpowiednio WLZ (Wewnętrznej Linii Zasilającej) oraz zabezpieczeń, w przyszłości czekają nas kosztowne i uciążliwe modernizacje. Zawsze warto mieć pewien margines bezpieczeństwa i przewidzieć możliwość podłączenia dodatkowych urządzeń.

Błąd nr 3: Łączenie miedzi z aluminium bez specjalistycznych złączek

Chociaż w nowych instalacjach domowych dominują przewody miedziane, w starszych budynkach wciąż można spotkać instalacje aluminiowe. Błędem, który może mieć bardzo poważne konsekwencje, jest bezpośrednie łączenie przewodów miedzianych z aluminiowymi bez użycia specjalistycznych złączek. Miedź i aluminium to metale o różnych właściwościach elektrochemicznych i termicznych. Bezpośredni kontakt w wilgotnym środowisku prowadzi do korozji elektrochemicznej, która zwiększa rezystancję połączenia. Dodatkowo, aluminium ma większą rozszerzalność cieplną niż miedź, co powoduje, że połączenia mogą się luzować pod wpływem cykli nagrzewania i stygnięcia. W efekcie dochodzi do wzrostu rezystancji, przegrzewania się połączenia, a w skrajnych przypadkach do pożaru. Zawsze używaj specjalnych złączek Al/Cu lub złączek śrubowych z pastą kontaktową, które zapobiegają bezpośredniemu stykowi metali i zapewniają trwałe i bezpieczne połączenie.

Prawo, normy i zdrowy rozsądek: kiedy musisz wezwać elektryka?

Rozumiem, że ten artykuł dostarcza wielu praktycznych informacji, ale muszę podkreślić jedną, najważniejszą kwestię: praca przy instalacji elektrycznej to nie zabawa. Istnieją ściśle określone normy i przepisy, których należy przestrzegać, a co najważniejsze wymaga to odpowiednich kwalifikacji.

Polska Norma PN-HD 60364: co mówi o bezpieczeństwie Twojej instalacji?

W Polsce, projektowanie i wykonawstwo instalacji elektrycznych niskiego napięcia reguluje fundamentalna seria norm PN-HD 60364 "Instalacje elektryczne niskiego napięcia". To zbiór szczegółowych wytycznych dotyczących każdego aspektu instalacji od doboru przewodów, przez zabezpieczenia, aż po uziemienia i ochronę przeciwporażeniową. Oprócz norm, musimy pamiętać o podstawowych aktach prawnych, takich jak Ustawa Prawo budowlane oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Te dokumenty jasno określają, jakie wymagania musi spełniać instalacja elektryczna, aby była bezpieczna i legalna. Znajomość i przestrzeganie tych przepisów to podstawa każdej profesjonalnie wykonanej instalacji.

Przeczytaj również: Ile zapłacisz za światłowód? Kabel, spawanie, montaż pełen koszt

Dlaczego samodzielne modyfikacje instalacji to zły pomysł? Rola uprawnień SEP

Chociaż wiedza zawarta w tym artykule jest cenna, chcę jasno zaznaczyć: wszelkie prace związane z instalacją elektryczną, zwłaszcza te dotyczące doboru i montażu przewodów, powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Mówimy tu o uprawnieniach SEP (Stowarzyszenia Elektryków Polskich), które potwierdzają wiedzę i umiejętności w zakresie eksploatacji i dozoru urządzeń, instalacji i sieci elektrycznych. Samodzielne modyfikacje instalacji, bez odpowiedniej wiedzy i narzędzi, to ogromne ryzyko. Możesz nie tylko uszkodzić instalację, ale przede wszystkim narazić siebie i swoich bliskich na porażenie prądem, a nawet pożar. Pamiętaj również, że Prawo budowlane nakłada obowiązek przeprowadzania okresowych kontroli stanu technicznego instalacji elektrycznej, nie rzadziej niż co 5 lat. Te kontrole również muszą być wykonane przez uprawnionego elektryka. Zawsze powierzaj te zadania profesjonalistom to inwestycja w Twoje bezpieczeństwo i spokój ducha.
