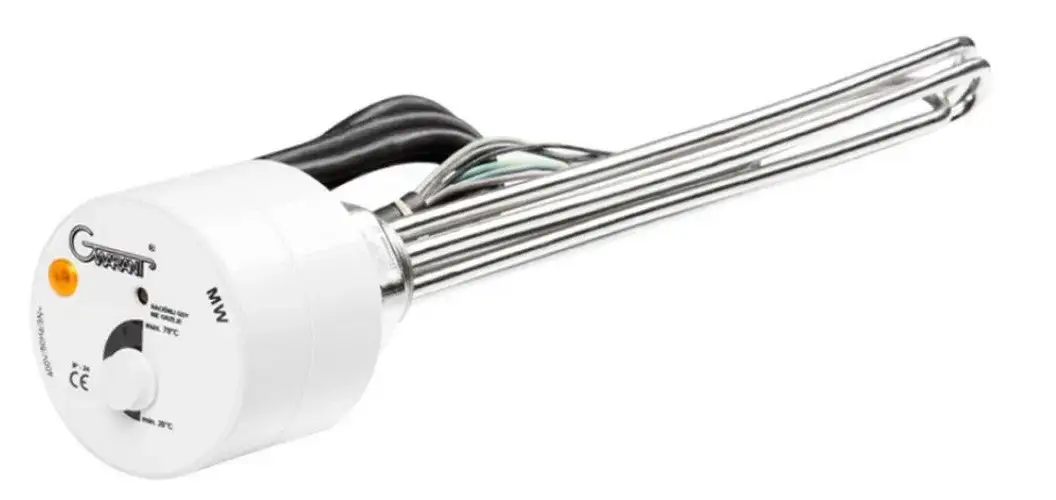

Grzałka 3kW: Jaki przewód wybrać? Przekrój, typ, zabezpieczenie 16A

Wybór odpowiedniego przewodu zasilającego do grzałki o mocy 3000W (3kW) to decyzja, która ma fundamentalne znaczenie nie tylko dla prawidłowego działania urządzenia, ale przede wszystkim dla bezpieczeństwa całej instalacji elektrycznej. Jako doświadczony praktyk, często spotykam się z pytaniami o to, jaki kabel będzie najlepszy i jak uniknąć typowych błędów. W tym artykule dostarczę Ci precyzyjnych i praktycznych wskazówek, które pomogą Ci podjąć świadomą decyzję, eliminując ryzyko przegrzania, awarii, a nawet pożaru.

Zrozumienie mocy 3000W: Co to oznacza dla Twojej instalacji elektrycznej?

Moc 3000W, czyli 3kW, to wartość, która w kontekście domowej instalacji elektrycznej jest już znacząca. Oznacza to, że grzałka pobiera z sieci sporą ilość energii, która następnie zamieniana jest na ciepło. Aby zrozumieć, co to oznacza dla Twojego przewodu, musimy przeliczyć tę moc na natężenie prądu. Używamy do tego prostego wzoru: I = P/U, gdzie I to natężenie prądu (w Amperach), P to moc (w Watach), a U to napięcie (w Voltach). Przyjmując standardowe napięcie 230V w Polsce, dla grzałki 3000W otrzymujemy natężenie prądu około 13,04A. Ta wartość jest kluczowa i stanowi punkt wyjścia do wszystkich dalszych decyzji dotyczących doboru kabla i zabezpieczeń.

Potencjalne zagrożenia: Skutki zastosowania zbyt cienkiego przewodu

Niestety, często widzę, jak ludzie bagatelizują kwestię doboru odpowiedniego przewodu, co prowadzi do poważnych konsekwencji. Zastosowanie zbyt cienkiego przewodu do grzałki 3kW to prosta droga do problemów. Oto najważniejsze zagrożenia, na które musisz uważać:

• Przegrzewanie się kabla: Zbyt mały przekrój przewodu powoduje zwiększony opór, co prowadzi do nadmiernego nagrzewania się żył. To nie tylko strata energii, ale przede wszystkim poważne zagrożenie.
• Ryzyko pożaru: Przegrzewający się przewód może doprowadzić do stopienia izolacji, zwarcia, a w skrajnych przypadkach nawet do zapłonu materiałów łatwopalnych znajdujących się w jego pobliżu na przykład izolacji ścian czy mebli.
• Uszkodzenie instalacji lub podłączonego urządzenia: Wysoka temperatura i przeciążenia mogą trwale uszkodzić zarówno sam przewód, jak i gniazdko, wtyczkę, a nawet wewnętrzne elementy grzałki.
• Nieprawidłowa praca grzałki: Zbyt cienki przewód może powodować znaczące spadki napięcia, co skutkuje tym, że grzałka nie będzie pracować z pełną mocą, a jej efektywność będzie niższa.

Jak obliczyć prąd płynący w kablu do grzałki 3kW?

Zawsze powtarzam, że podstawą bezpiecznej instalacji jest zrozumienie fizyki, która za nią stoi. Nie musisz być inżynierem, ale znajomość kilku podstawowych wzorów jest niezbędna.

Wzór na moc i natężenie: Jak 3kW i 230V przekładają się na ampery?

Jak już wspomniałem, kluczowym wzorem jest I = P/U. Pozwól, że rozłożę to na czynniki pierwsze dla naszej grzałki 3kW:

1. Moc (P) grzałki to 3kW, czyli 3000 Watów.
2. Napięcie (U) w domowej instalacji jednofazowej w Polsce to 230 Voltów.
3. Obliczenie: I = 3000W / 230V ≈ 13,04A.

Ta wartość, około 13,04 Ampera, to nominalny prąd, jaki będzie pobierać Twoja grzałka. Jest to punkt wyjścia do dalszych decyzji o doborze kabla i zabezpieczeń.

Dlaczego wartość ~13A jest tak istotna przy wyborze kabla i zabezpieczeń?

Wartość 13,04A jest krytyczna, ponieważ to ona determinuje, jaki przekrój przewodu będzie w stanie bezpiecznie przewodzić ten prąd bez nadmiernego nagrzewania się. Każdy przewód ma określoną obciążalność prądową, czyli maksymalne natężenie prądu, jakie może przez niego płynąć w sposób ciągły, nie powodując przegrzania. Ponadto, ta wartość jest podstawą do dobrania właściwego zabezpieczenia nadprądowego (tzw. "eski"), które musi zadziałać, jeśli prąd przekroczy bezpieczną wartość (np. w wyniku zwarcia lub przeciążenia), chroniąc w ten sposób całą instalację przed uszkodzeniem i pożarem. Zbyt słabe zabezpieczenie będzie wybijać, zbyt mocne nie ochroni przewodu.

Jaki przekrój kabla wybrać do grzałki 3kW?

To jedno z najczęściej zadawanych pytań i jednocześnie jedno z najważniejszych, jeśli chodzi o bezpieczeństwo.

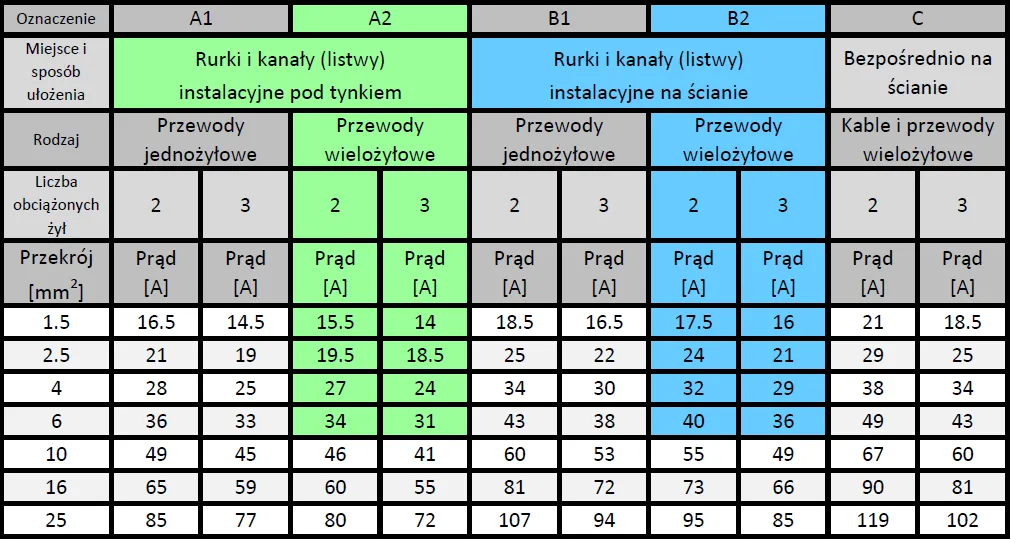

Minimum a rekomendacja: Czy kabel 1,5 mm² wystarczy?

Teoretycznie, przewód miedziany o przekroju 1,5 mm² jest w stanie bezpiecznie przewodzić prąd o natężeniu około 15-16A w sprzyjających warunkach (np. ułożony luźno w powietrzu). Biorąc pod uwagę nasze obliczone 13,04A, wydawać by się mogło, że jest to wystarczające. Jednak w praktyce instalatorskiej przewód 1,5 mm² jest absolutnym minimum i nie jest rozwiązaniem rekomendowanym dla grzałki 3kW. Dlaczego? Brak marginesu bezpieczeństwa, większe nagrzewanie się żył w typowych warunkach ułożenia (np. pod tynkiem) oraz potencjalne spadki napięcia, szczególnie przy dłuższych odcinkach, sprawiają, że nie jest to optymalny wybór. Warto zawsze mieć pewien zapas.

Dlaczego przewód 2,5 mm² to znacznie bezpieczniejszy i lepszy wybór?

Dla grzałki 3kW, przewód o przekroju 2,5 mm² to znacznie bezpieczniejszy i zdecydowanie lepszy wybór. Przewód 2,5 mm² może bezpiecznie przewodzić prąd o natężeniu około 20-25A (w zależności od warunków ułożenia), co daje nam komfortowy margines bezpieczeństwa. Korzyści są oczywiste:

• Mniejsze nagrzewanie: Przewód będzie pracował z niższą temperaturą, co wydłuży jego żywotność i zmniejszy ryzyko awarii.
• Niższe straty energii: Mniejszy opór przewodu oznacza mniejsze straty energii w postaci ciepła, co przekłada się na nieco niższe rachunki za prąd.
• Większy margines bezpieczeństwa: W przypadku krótkotrwałego przeciążenia, przewód 2,5 mm² lepiej sobie z nim poradzi, zanim zadziała zabezpieczenie.
• Zgodność z dobrymi praktykami: To standard, który stosują profesjonalni elektrycy dla tego typu obciążeń.

Zdecydowanie polecam wybór 2,5 mm² dla Twojej grzałki 3kW.

Kiedy długość kabla ma znaczenie? Wpływ odległości na spadki napięcia

Długość kabla ma ogromne znaczenie, zwłaszcza przy większych mocach. Im dłuższy przewód, tym większy opór i tym samym większe spadki napięcia. Spadek napięcia oznacza, że do grzałki dociera niższe napięcie niż nominalne 230V, co skutkuje jej niższą mocą i mniej efektywną pracą. Przy krótkich odcinkach (np. do 10 metrów) różnica między 1,5 mm² a 2,5 mm² może być niezauważalna dla użytkownika. Jednak przy dłuższych odcinkach kabla, powyżej 15-20 metrów, zastosowanie przekroju 2,5 mm² jest absolutnie wskazane. Minimalizuje to spadki napięcia, zapewniając, że grzałka będzie pracować z pełną efektywnością i bez niepotrzebnych strat energii. Pamiętaj, że każdy metr kabla to dodatkowy opór, a w konsekwencji potencjalny spadek napięcia.

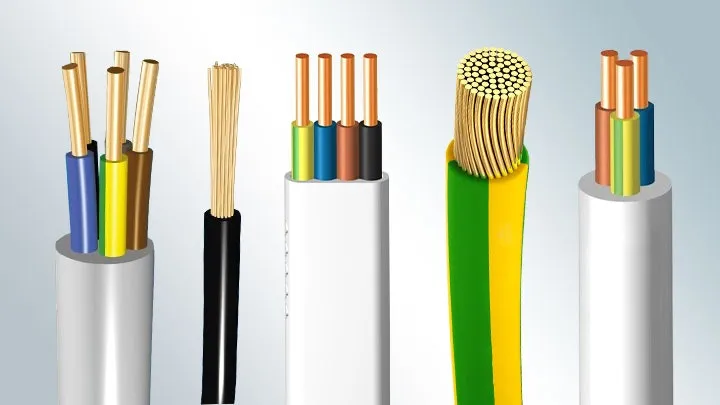

YDYp czy OWY: Jaki typ kabla do grzałki 3kW będzie najlepszy?

Poza przekrojem, równie ważny jest typ przewodu, który wybierzesz. Różne typy kabli są przeznaczone do różnych zastosowań.

Przewód YDYp (3x2,5): Idealne rozwiązanie do instalacji stałych

Przewód YDYp (lub jego okrągła wersja YDY) to klasyk w polskich instalacjach elektrycznych. Charakteryzuje się żyłami miedzianymi jednodrutowymi (tzw. drutem) i izolacją polwinitową. Jest sztywny, co sprawia, że jest idealny do układania na stałe zarówno pod tynkiem, jak i na tynku. Jeśli planujesz trwałe podłączenie grzałki w ścianie lub na jej powierzchni, YDYp (oczywiście w wersji 3x2,5 mm²) będzie standardowym i preferowanym wyborem. Jego sztywność ułatwia montaż i zapewnia stabilność instalacji.

Przewód OWY (3x2,5): Elastyczność niezbędna przy urządzeniach przenośnych

Z kolei przewód OWY to zupełnie inna bajka. Posiada żyły miedziane wielodrutowe (tzw. linka) i również izolację polwinitową. Jego główną zaletą jest elastyczność. To właśnie z przewodów OWY tworzy się przedłużacze i kable zasilające do urządzeń przenośnych, które są często przemieszczane lub zginane. Jeśli Twoja grzałka jest urządzeniem przenośnym (np. grzałka do basenu, do beczki) i wymaga częstego podłączania i odłączania, lub jeśli potrzebujesz przedłużacza do niej, to przewód OWY (również w wersji 3x2,5 mm²) będzie najlepszym wyborem. Jego elastyczność zapewnia wygodę użytkowania i odporność na uszkodzenia mechaniczne wynikające z wielokrotnego zginania.

Trzy żyły to podstawa: Rola przewodu fazowego, neutralnego i ochronnego (PE)

Niezależnie od tego, czy wybierzesz YDYp, czy OWY, przewód musi być bezwzględnie 3-żyłowy. To nie jest opcja, to wymóg bezpieczeństwa! Każda z żył pełni kluczową rolę:

• Żyła fazowa (L): Zazwyczaj w kolorze brązowym lub czarnym. To nią płynie prąd zasilający urządzenie.
• Żyła neutralna (N): Zawsze w kolorze niebieskim. Służy do zamknięcia obwodu elektrycznego i odprowadzenia prądu z powrotem do źródła.
• Żyła ochronna (PE): Zawsze w kolorze żółto-zielonym. Jest to najważniejsza żyła z punktu widzenia bezpieczeństwa użytkownika. Jej zadaniem jest odprowadzenie prądu upływowego do ziemi w przypadku uszkodzenia izolacji urządzenia, zapobiegając porażeniu prądem. Prawidłowe podłączenie żyły ochronnej (PE) jest absolutnie kluczowe i nie wolno go pomijać!

Jakie zabezpieczenie nadprądowe do grzałki 3kW?

Odpowiednie zabezpieczenie to druga, po właściwym przewodzie, noga bezpiecznej instalacji.

Wyłącznik nadprądowy 16A: Obowiązkowy element ochrony

Skoro wiemy, że grzałka 3kW pobiera około 13,04A, to instalacja, do której jest podłączona, musi być zabezpieczona wyłącznikiem nadprądowym o wartości znamionowej 16A. Tak zwana "eska" 16A jest idealnie dopasowana do obciążalności przewodu 2,5 mm² i zapewnia skuteczną ochronę. Jej funkcja jest prosta, ale niezwykle ważna: w przypadku przeciążenia (gdy prąd przekroczy 16A) lub zwarcia, wyłącznik natychmiast odcina dopływ prądu, zapobiegając uszkodzeniu instalacji, przegrzewaniu się przewodów i ryzyku pożaru.

Dlaczego bezpiecznik 10A jest za mały, a 20A zbyt niebezpieczny?

Wybór niewłaściwego zabezpieczenia to częsty błąd, który może prowadzić do frustracji lub, co gorsza, do poważnego zagrożenia.

• Bezpiecznik 10A jest za mały: Przy prądzie nominalnym grzałki wynoszącym około 13A, bezpiecznik 10A będzie zbyt często zadziałać (wybijać). Będzie to uciążliwe i świadczy o tym, że zabezpieczenie jest niedopasowane do obciążenia.
• Bezpiecznik 20A jest zbyt niebezpieczny: Zastosowanie bezpiecznika 20A jest niedopuszczalne dla przewodów o przekrojach 1,5 mm² i 2,5 mm². Przewód 1,5 mm² mógłby ulec przegrzaniu, zanim bezpiecznik 20A zadziała. Nawet dla 2,5 mm² bezpiecznik 20A daje zbyt mały margines bezpieczeństwa w przypadku długotrwałego, niewielkiego przeciążenia, które mogłoby doprowadzić do przegrzewania się przewodu, zanim zabezpieczenie zareaguje. Pamiętaj, że zabezpieczenie ma chronić przewód, a nie tylko urządzenie.

Twoja checklista bezpiecznego podłączenia grzałki 3kW

Podsumowując, aby mieć pewność, że Twoja grzałka 3kW jest podłączona bezpiecznie i prawidłowo, postępuj zgodnie z tą prostą checklistą:

Krok 1: Wybierz kabel o przekroju minimum 2,5 mm²

Krok 2: Upewnij się, że przewód jest 3-żyłowy (z żyłą PE)

Krok 3: Sprawdź zabezpieczenie nadprądowe (musi być 16A)

Przeczytaj również: Jaki kabel HDMI wybrać? Przewodnik po standardach 2.0 i 2.1

Krok 4: W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem
